Außerbetriebnahme

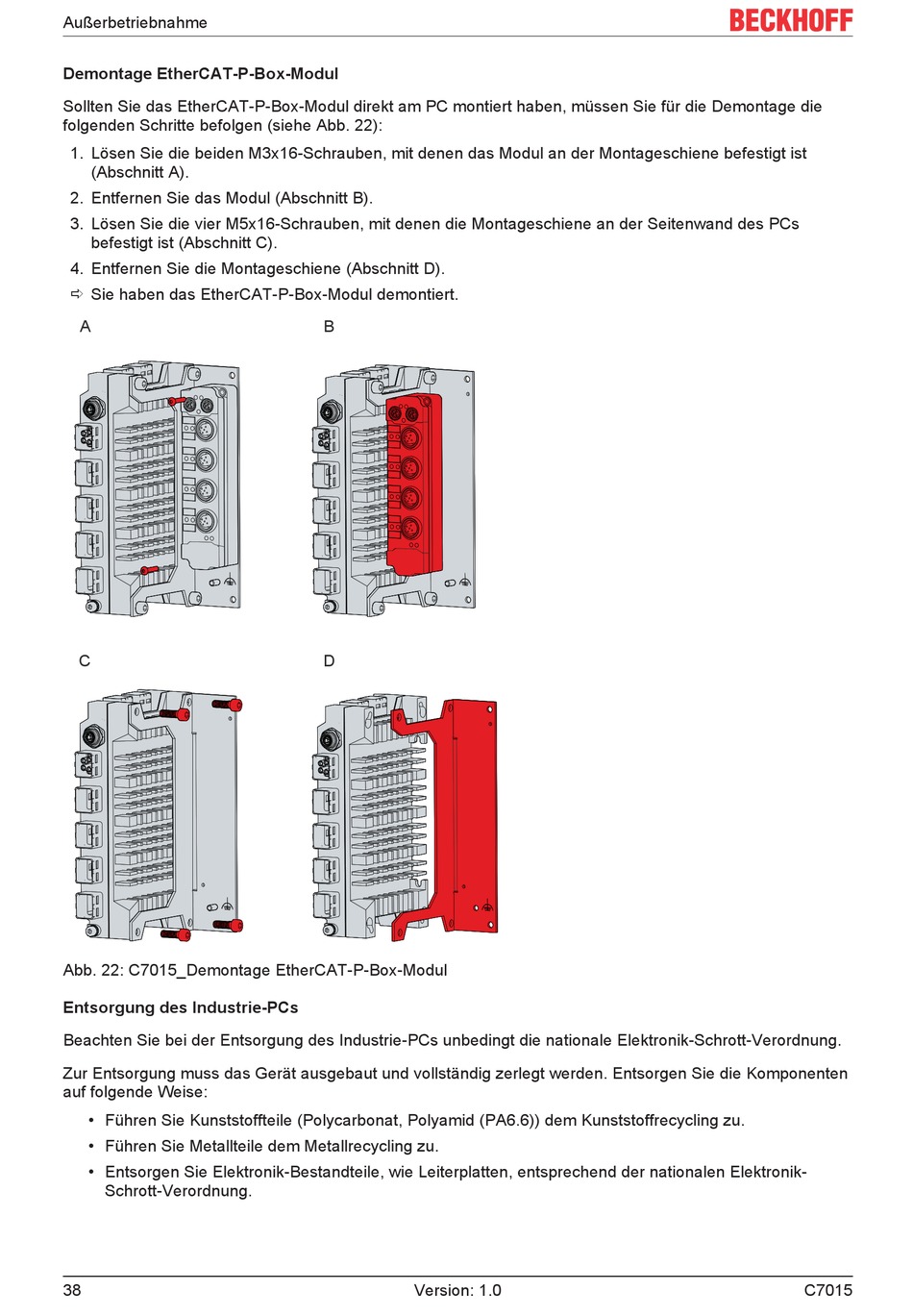

Demontage EtherCAT-P-Box-Modul
Sollten Sie das EtherCAT-P-Box-Modul direkt am PC montiert haben, müssen Sie für die Demontage die
folgenden Schritte befolgen (siehe Abb. 22):
1. Lösen Sie die beiden M3x16-Schrauben, mit denen das Modul an der Montageschiene befestigt ist
(Abschnitt A).
2. Entfernen Sie das Modul (Abschnitt B).
3. Lösen Sie die vier M5x16-Schrauben, mit denen die Montageschiene an der Seitenwand des PCs
befestigt ist (Abschnitt C).
4. Entfernen Sie die Montageschiene (Abschnitt D).
ð Sie haben das EtherCAT-P-Box-Modul demontiert.
A
C
Abb. 22: C7015_Demontage EtherCAT-P-Box-Modul
Entsorgung des Industrie-PCs
Beachten Sie bei der Entsorgung des Industrie-PCs unbedingt die nationale Elektronik-Schrott-Verordnung.
Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden. Entsorgen Sie die Komponenten
auf folgende Weise:
• Führen Sie Kunststoffteile (Polycarbonat, Polyamid (PA6.6)) dem Kunststoffrecycling zu.
• Führen Sie Metallteile dem Metallrecycling zu.
• Entsorgen Sie Elektronik-Bestandteile, wie Leiterplatten, entsprechend der nationalen Elektronik-
Schrott-Verordnung.
38
B
D
Version: 1.0
C7015
