4.2.2
Montage des Industrie-PCs
Extreme Umgebungsbedingungen
Durch extreme Umgebungsbedingungen können Sachschäden am Gerät entstehen.
• Vermeiden Sie extreme Umgebungsbedingungen.
• Schützen Sie das Gerät vor Feuchtigkeit und Hitze.
Beachten Sie beim Einbau in den Schaltschrank, dass für die Luftzirkulation des PCs 5 cm freier Raum
oberhalb und unterhalb des Geräts vorhanden sein muss.
Unabhängig davon, ob Sie den Industrie-PC innerhalb oder außerhalb eines Schaltschranks montieren
wollen, erfolgt dies über das flexible Montagekonzept. In beiden Fällen müssen Sie die für die Montage
vorgesehene Wand mit den erforderlichen Bohrungen für die Befestigungsschrauben entsprechend der
Geräteabmessungen des PCs (siehe Kapitel 4.2.1 Abmessungen [} 26]) ausstatten. Für die Befestigung
benötigen Sie M5-Schrauben.
Nachdem Sie die Bohrungen für die Befestigungsschrauben an der entsprechenden Wand vorgenommen
haben, können Sie nun den Industrie-PC mit dem Montagekonzept über die Rückwand oder die Seitenwand
montieren.

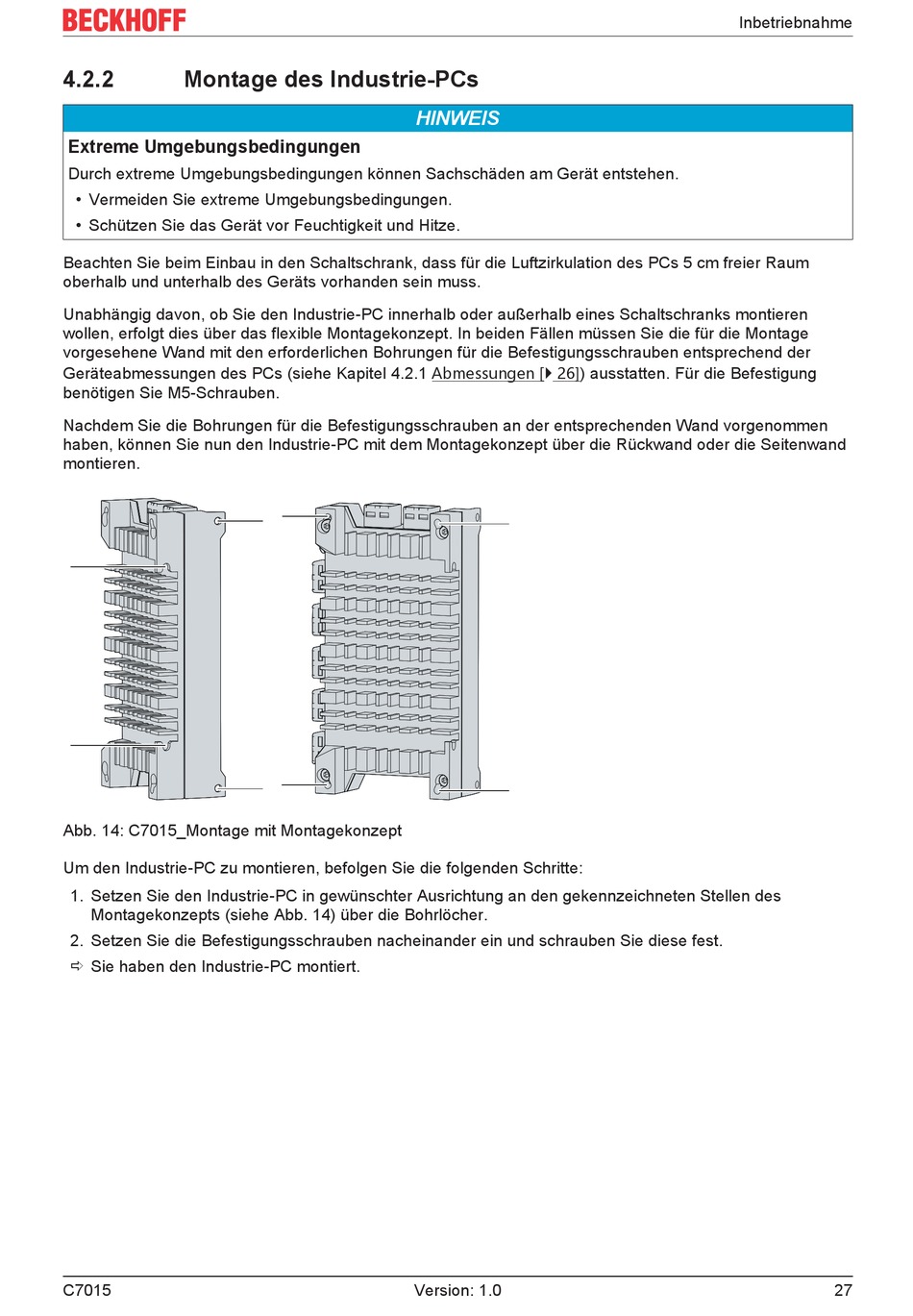

Abb. 14: C7015_Montage mit Montagekonzept
Um den Industrie-PC zu montieren, befolgen Sie die folgenden Schritte:
1. Setzen Sie den Industrie-PC in gewünschter Ausrichtung an den gekennzeichneten Stellen des
Montagekonzepts (siehe Abb. 14) über die Bohrlöcher.
2. Setzen Sie die Befestigungsschrauben nacheinander ein und schrauben Sie diese fest.
ð Sie haben den Industrie-PC montiert.
C7015
HINWEIS
Version: 1.0
Inbetriebnahme
27
