Inhaltszusammenfassung für Beckhoff CP6500-2000-0100

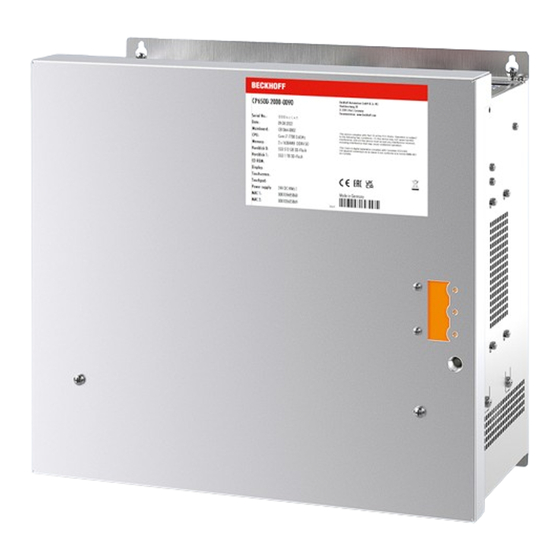

- Seite 1 Original-Handbuch | DE CP6500-2000-0100 Industrie-PC 30.10.2023 | Version: 1.0...
- Seite 3 Erdung des Industrie-PCs .................... 25 4.3.3 Leitungen und Spannungsversorgung anschließen............ 26 Industrie-PC ein- und ausschalten .................... 28 5 Beckhoff Device Manager ........................ 30 6 Außerbetriebnahme .......................... 32 Spannungsversorgung und Leitungen trennen ................ 32 Demontage und Entsorgung ...................... 33 7 Instandhaltung............................ 34 Reinigung ............................
- Seite 4 Inhaltsverzeichnis Version: 1.0 CP6500-2000-0100...
- Seite 5 Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. CP6500-2000-0100 Version: 1.0...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...
- Seite 9 • diverse Automatisierungs- und Visualisierungsaufgaben • umfangreiche IoT-Aufgaben mit Datenvorverarbeitung • aufwendige HMI-Applikationen • umfangreiche Achssteuerungen • kurze Zykluszeiten • großvolumiges Datenhandling Die Grundausstattung des CP6500-2000-0100 beinhaltet die folgenden Aspekte: • ATX-Motherboard ® • Intel -Prozessor • 2 x DRAM SODIMM •...
- Seite 10 Produktübersicht Aufbau Abb. 1: Aufbau Tab. 1: Legende Aufbau CP6500-2000-0100 Komponente Beschreibung Montagemöglichkeit Löcher zur Montage des Industrie-PCs im Schaltschrank Anschlussraum Zugang zu Schnittstellen des Industrie-PCs Gehäusedeckel Zugang zu austauschbaren Gerätekomponenten Status-LEDs Status-Anzeige für Festplatte, Power Typenschild Angaben zur Ausstattung des Industrie-PCs Version: 1.0...
- Seite 11 Sie zusätzlich einen externen Akkupack an PIN 4 und 5 anschließen. Abb. 2: Spannungsbuchse Pin-Nummerierung Tab. 2: Spannungsbuchse (X101) Pinbelegung Signal Beschreibung +24 V Pluspol Versorgungsspannung 24 V Minuspol Versorgungsspannung 24 V Schutzerdung +BAT Pluspol des Akkupacks -BAT Minuspol des Akkupacks CP6500-2000-0100 Version: 1.0...
- Seite 12 Beschreibung MDAT Mouse Data Reserviert Masse (S)VCC Versorgungsspannung 5 V MCLK Mouse Clock Reserviert Tab. 5: PS/2-Schnittstelle Tastatur Pin-Belegung Name Beschreibung KDAT Keyboard Data MDAT Mouse Data Masse (S)VCC Versorgungsspannung 5 V KCLK Keyboard Clock MCLK Mouse Clock Version: 1.0 CP6500-2000-0100...
- Seite 13 9 8 7 6 5 9 8 7 6 5 X108 X110 1 2 3 4 1 2 3 4 Abb. 5: USB-Schnittstelle Pin-Nummerierung Tab. 6: USB-Schnittstelle Pinbelegung Belegung Vbus StdA_SSRX - StdA_SSRX + GND_DRAIN StdA_SSTX - StdA_SSTX + CP6500-2000-0100 Version: 1.0...
- Seite 14 Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED grün. Werden Daten auf der Schnittstelle übertragen, blinkt die LED. Die in der Abbildung jeweils rechte LED zeigt die Geschwindigkeit der Datenübertragung an. Liegt die Geschwindigkeit bei 100 MBit/s leuchtet die LED orange, bei 1000 MBit/s leuchtet sie grün. Version: 1.0 CP6500-2000-0100...
- Seite 15 Bedarf aber mit Hilfe des BIOS-Setup auch manuell eingestellt werden. X116 Abb. 8: RS232-Schnittstelle Pin-Nummerierung Tab. 9: RS232 Pinbelegung Signal Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request to Send Clear to Send Ring Indicator CP6500-2000-0100 Version: 1.0...
- Seite 16 LVDS-Lane 1 + Masse LVDS-Lane 1 - LVDS-Lane 2 + Masse LVDS-Lane 2 - LVDS-Lane 3 + Masse LVDS-Lane 3 - Config 1 Config 2 AUX-Channel + Masse AUX-Channel - Hot Plug-Detection Stromversorgung: Masse Stromversorgung: 3,3 V/500 mA Version: 1.0 CP6500-2000-0100...
- Seite 17 Gemeinsame Masse (Rückleitung) Status-LEDs Der Industrie-PC verfügt über zwei Status-LEDs: HDD, Power. Sie geben Auskunft über die folgenden Aspekte: • die Festplattenaktivität • den Status des Powercontrollers Tab. 12: Bedeutung LEDs Farbe Bedeutung Zugriff auf Speichermedium Power grün Betrieb CP6500-2000-0100 Version: 1.0...
- Seite 18 Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx Abb. 12: Typenschild Tab. 13: Legende Typenschild CP6500-2000-0100 Beschreibung Modell: Die letzten vier Ziffern geben die Gerätegeneration an Seriennummer (BTN) Produktionsdatum Mainboard...
- Seite 19 3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 44]). CP6500-2000-0100 Version: 1.0...
- Seite 20 Der Industrie-PC für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 43]). Mithilfe des Montagekonzepts (siehe Abb. 13) können Sie den Industrie-PC im Schaltschrank montieren. Abb. 13: Montagekonzept Version: 1.0 CP6500-2000-0100...
- Seite 21 Um den Industrie-PC im Schaltschrank zu montieren, müssen Sie diesen mit den Bohrungen für die Befestigungsschrauben entsprechend der Geräteabmessungen des PCs (siehe oben) ausgestattet werden. Zur Befestigung benötigen Sie M4-Schrauben. Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können Sie nun den Industrie-PC im Schaltschrank montieren. CP6500-2000-0100 Version: 1.0...
- Seite 22 3. Rücken Sie den PC so weit nach unten, dass er auf den Schrauben hängt (Abschnitt B). 4. Setzen Sie die unteren Befestigungsschrauben in die Bohrlöcher im Schaltschrank (Abschnitt C). 5. Ziehen Sie alle Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Abb. 15: Schaltschrankeinbau Version: 1.0 CP6500-2000-0100...
- Seite 23 Kabelschelle und Befestigungsschrauben. Sollten Sie einen Ersatz für den Spannungsversorgungsstecker und das Zugentlastungsgehäuse benötigen, können Sie dies unter Angabe folgender Bestelloption beim Beckhoff Vertrieb bestellen: • C9900-P917: Stromversorgungsstecker für Industrie-PC, Stecker mit Zugentlastung für das externe Zuleitungskabel mit Aufkleber 24 V Montage Spannungsversorgungsleitung Die Mindesttemperatur der Spannungsversorgungsleitung muss 70 °C betragen.
- Seite 24 1. Biegen Sie mit den Fingern die Rastnasen am Unterteil leicht nach außen (siehe Abb. 17). 2. Hebeln Sie das Oberteil vom Unterteil herunter. 3. Lösen Sie die Schrauben der Zugentlastungsschelle. 4. Entfernen Sie die Zugentlastungsschelle. ð Sie haben das Zugentlastungsgehäuse entfernt. Abb. 17: Demontage Zugentlastungsgehäuse Version: 1.0 CP6500-2000-0100...
- Seite 25 Erdverbindung entweder ein breites, flaches Erdungsband oder einen Rundleiter mit einem Mindestquerschnitt von 10 mm . Im Fall eines Rundleiters, verwenden Sie außerdem einen Kabelschuh mit einem Ring und legen Sie den Ring über den Erdungsbolzen. Abb. 18: Erdungsbolzen Funktionserdung CP6500-2000-0100 Version: 1.0...
- Seite 26 Anschluss falscher Akkupacks Der Anschluss falscher Akkupacks kann zu Schäden am Industrie-PC und an den Akkupacks führen. • Schließen Sie ausschließlich den Beckhoff Akkupack C9900-U330 an Ihren Industrie-PC an. Leitungen anschließen Die Anschlüsse befinden sich auf der Oberseite des Industrie-PCs. Sie sind im Kapitel 3.1 Aufbau dokumentiert.
- Seite 27 Externer Akkupack bei C9900-P209 Haben Sie Ihr Gerät mit integrierter USV bestellt, dann können Sie einen externen Akkupack anschließen und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich einen Beckhoff Akkupack: Tab. 14: Bestellbezeichnung Akkupack Bestellbezeichnung Ausführung...
- Seite 28 Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt.
- Seite 29 Treibern installiert sein. Bei Auslieferung des PCs mit Betriebssystem sind Softwarekomponenten und Treiber bereits installiert. Andernfalls müssen Sie das Installationspaket Beckhoff USV selbst installieren. Sie erhalten das Installationspaket beim Beckhoff Service (service@beckhoff.com), der Ihnen das Paket zur Verfügung stellt. Mit dem Installationspaket installieren Sie dann die USV-Softwarekomponenten. Unter den USV-Softwarekomponenten befindet sich eine ausführliche Hilfe-Funktion.
- Seite 30 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 31 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 32 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. ð Sie haben die Spannungsversorgung und die Leitungen getrennt. Version: 1.0 CP6500-2000-0100...
- Seite 33 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. CP6500-2000-0100 Version: 1.0...
- Seite 34 • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. • Halten Sie den Umgebungstemperaturbereich von 0 °C bis 55 °C ein. Version: 1.0 CP6500-2000-0100...
- Seite 35 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion...
- Seite 36 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. Version: 1.0 CP6500-2000-0100...
- Seite 37 4. Klappen Sie die beiden Hebel nach oben (Abschnitt D). 5. Klappen Sie das Innenchassis nach unten auf (Abschnitt E). ð Sie haben nun Zugang zu Batterie (1), Lüftern (2), CPU-Kühler (3) und Speichermedium (4) (Abschnitt Abb. 23: Zugang Gerätekomponenten CP6500-2000-0100 Version: 1.0...
- Seite 38 Austausch Batterie HINWEIS Falscher Batterietyp Das Einsetzen des falschen Batterietyps kann das Gerät beschädigen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. HINWEIS Batteriebeschädigung Durch falschen Umgang mit der Motherboard-Batterie kann diese beschädigt werden.
- Seite 39 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
- Seite 40 Falscher Lüftertyp Durch das Einsetzen des falschen Lüftertyps kann der Industrie-PC beschädigt werden. • Tauschen Sie die Lüfter ausschließlich gegen einen Lüfter aus dem Beckhoff Service. Bevor Sie Lüfter und CPU-Kühler tauschen können, müssen Sie sich Zugang zum Innenraum des Industrie- PCs verschaffen (siehe Kapitel 7.2 Wartung [} 35]).
- Seite 41 3. Entnehmen Sie den Lüfter nach oben aus dem PC heraus (Abschnitt B). 4. Setzen Sie den neuen Lüfter wieder ein. 5. Verbinden Sie das Versorgungskabel mit dem Motherboard. 6. Ziehen Sie die beiden M4-Schrauben wieder fest. ð Sie haben den Lüfter getauscht. Abb. 27: Austausch Lüfter Unterseite CP6500-2000-0100 Version: 1.0...
- Seite 42 Austausch CPU-Kühler Den CPU-Kühler auf dem Motherboard können Sie ebenfalls tauschen. Wenden Sie sich für einen neuen Kühler an den Beckhoff Service. Um den CPU-Kühler zu tauschen, befolgen Sie die folgenden Schritte, die in Abbildung 28 dargestellt sind: 1. Drehen Sie die vier Verriegelungselemente in der darauf abgebildeten Pfeilrichtung, um den Kühler von dem Motherboard zu entriegeln.
- Seite 43 Technische Daten Technische Daten Tab. 17: Technische Daten Produktbezeichnung CP6500-2000-0100 Abmessungen (B x H x T) 332,5 x 309,3 x 162,6 mm Gewicht 8,5 kg bei Grundausstattung Versorgungsspannung 22-30 VDC, max. 10 A Leistungsaufnahme Datenblatt Leistungsaufnahme und Verlustleistung im Downloadfinder: https://www.beckhoff.com/de-de/support/...
- Seite 44 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt.
- Seite 45 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. CP6500-2000-0100 Version: 1.0...
- Seite 46 Abb. 17 Demontage Zugentlastungsgehäuse ................... Abb. 18 Erdungsbolzen Funktionserdung ....................Abb. 19 Verdrahtungsplan......................... Abb. 20 Beckhoff Device Manager - Change Passwords................Abb. 21 Beckhoff Device Manager - Startseite..................Abb. 22 Demontage aus dem Schaltschrank .................... Abb. 23 Zugang Gerätekomponenten .......................
- Seite 47 RS232 Pinbelegung ........................Tab. 10 DisplayPort Pinbelegung......................Tab. 11 Klinkenstecker Pinbelegung......................Tab. 12 Bedeutung LEDs .......................... Tab. 13 Legende Typenschild CP6500-2000-0100................... Tab. 14 Bestellbezeichnung Akkupack ..................... Tab. 15 Austauschempfehlungen PC-Komponenten ................Tab. 16 Technische Daten der eingesetzten Batterie ................Tab. 17 Technische Daten ........................
- Seite 49 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
