Produktübersicht
3.2.4
Mini-DisplayPort
Der Industrie-PC verfügt über einen Mini-DisplayPort nach IP65/67 (X106), der den Anschluss von Geräten
mit Mini-DisplayPort ermöglicht. Dadurch können Bildsignale übertragen werden.
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Wenden Sie sich dafür an
Ihren Beckhoff Vertrieb.
Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines
Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation 1.1 automatisch auf
HDMI-Signale um.
X106
20
19
2
1

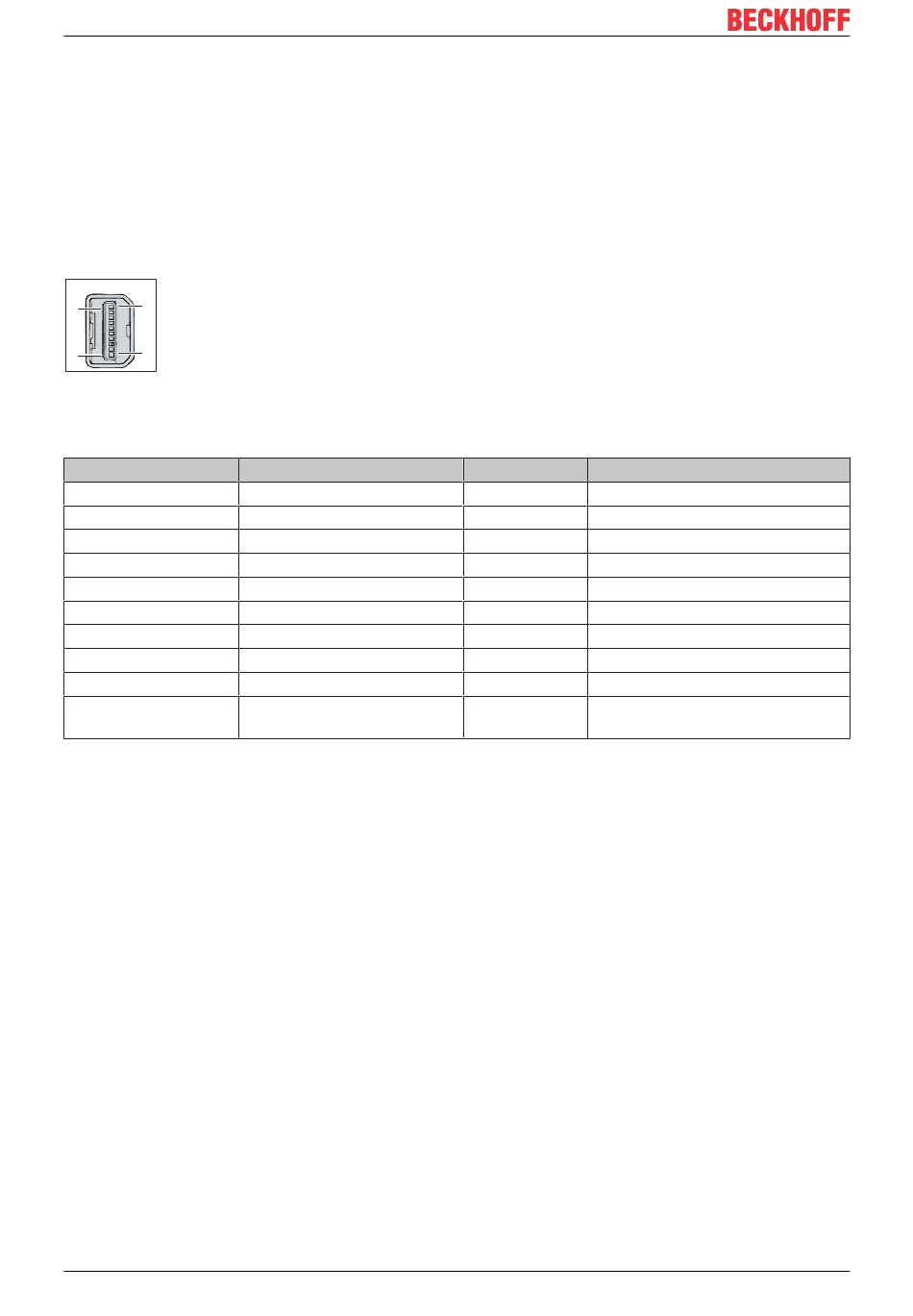

Abb. 7: C7015_Mini-DisplayPort Pin-Nummerierung
Tab. 6: Mini-DisplayPort Pinbelegung
Pin
1
3
5
7
9
11
13
15
17
19
14
Belegung
Masse
LVDS-Lane 0 +
LVDS-Lane 0 -
Masse
LVDS-Lane 1 +
LVDS-Lane 1 -
Masse
LVDS-Lane 2 +
LVDS-Lane 2 -
Masse
Pin
2
4
6
8
10
12
14
16
18
20
Version: 1.0
Belegung
Hot Plug Detect
Config 1
Masse
Masse
LVDS-Lane 3 +
LVDS-Lane 3 -
Masse
AUX-Channel +
AUX-Channel -
Spannungsversorgung: 3,3 V/500
mA
C7015
