4.2
Montage
Fehlerhafte Montage
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchti-
gen.
• Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen.
Der Industrie-PC C7015 ist für die flexible und platzsparende Montage in der Maschinen- und
Anlagenintegration konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen
(siehe Kapitel 9 Technische Daten [} 43]).
Mithilfe des flexiblen Montagekonzepts können Sie die Kabelzuführung nach den
Anwendungsanforderungen ausrichten. Das Montagekonzept ermöglicht sowohl die Montage über die
Rückseite als auch über die rechte Seitenwand des Industrie-PCs. Der C7015 kann entweder innerhalb
eines Schaltschranks montiert oder außerhalb eines Schaltschranks an der Maschine bzw. Anlage integriert
werden.

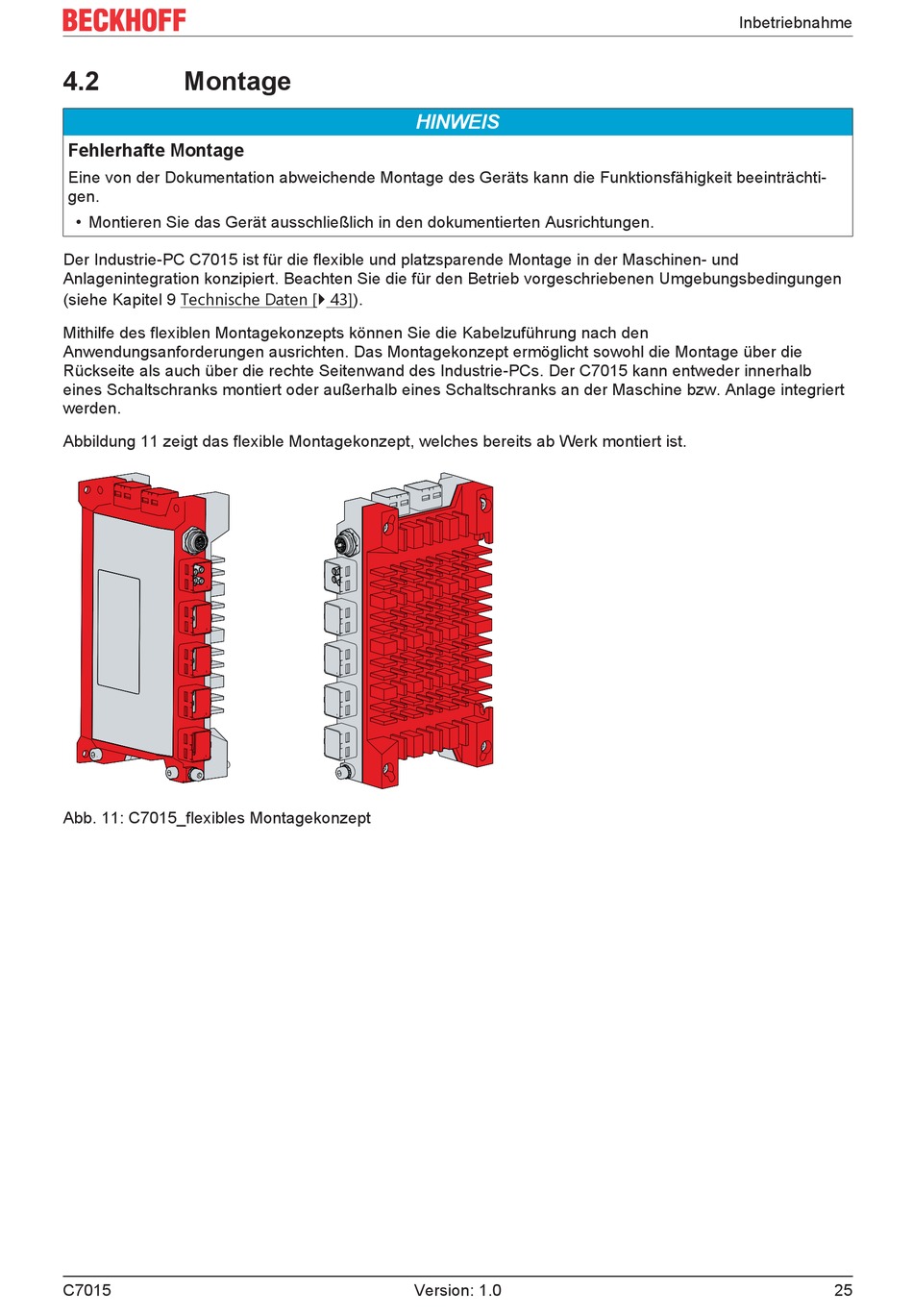

Abbildung 11 zeigt das flexible Montagekonzept, welches bereits ab Werk montiert ist.
Abb. 11: C7015_flexibles Montagekonzept
