4.2.3

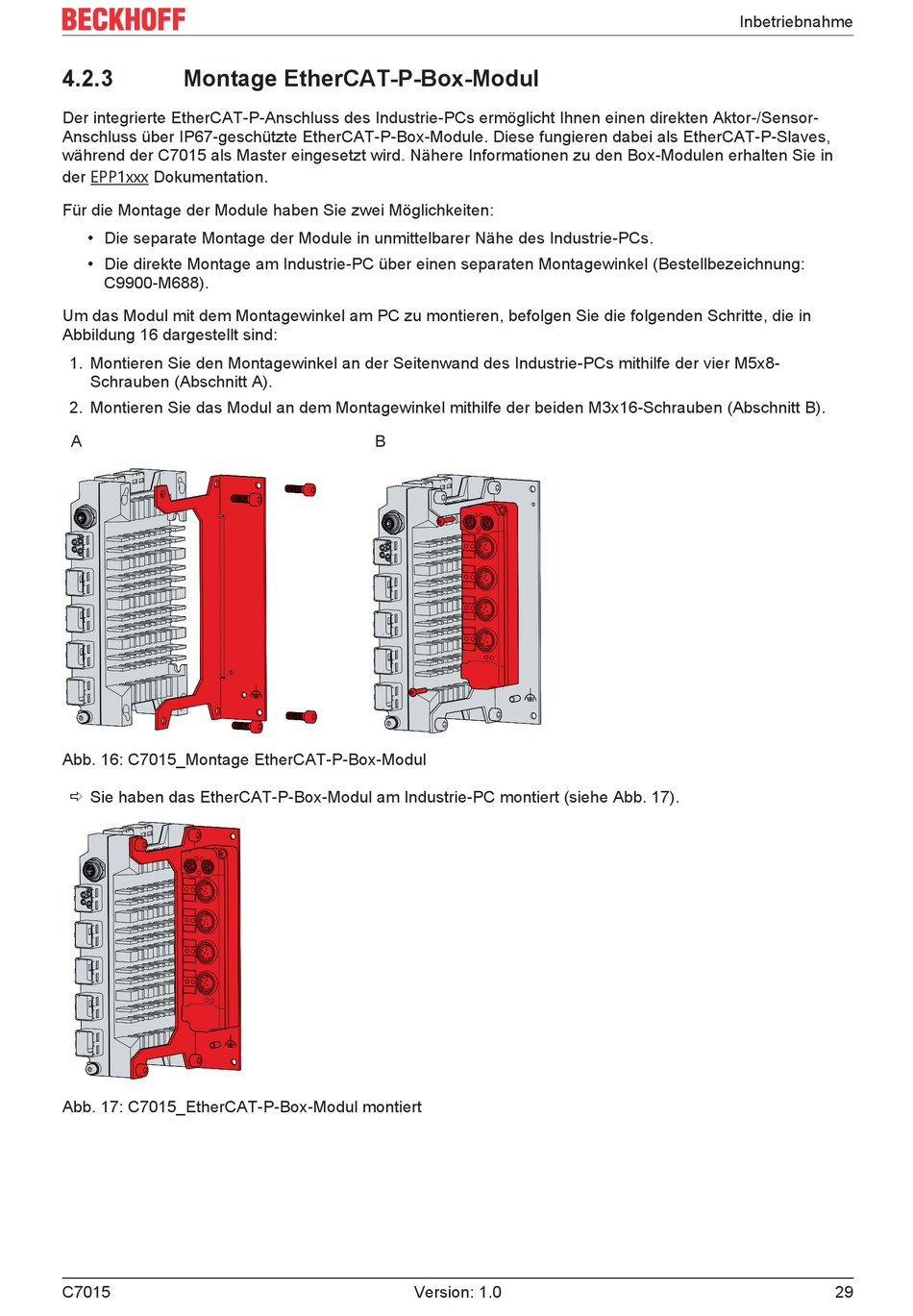

Montage EtherCAT-P-Box-Modul

Der integrierte EtherCAT-P-Anschluss des Industrie-PCs ermöglicht Ihnen einen direkten Aktor-/Sensor-
Anschluss über IP67-geschützte EtherCAT-P-Box-Module. Diese fungieren dabei als EtherCAT-P-Slaves,
während der C7015 als Master eingesetzt wird. Nähere Informationen zu den Box-Modulen erhalten Sie in
der EPP1xxx Dokumentation.
Für die Montage der Module haben Sie zwei Möglichkeiten:
• Die separate Montage der Module in unmittelbarer Nähe des Industrie-PCs.
• Die direkte Montage am Industrie-PC über einen separaten Montagewinkel (Bestellbezeichnung:
C9900-M688).
Um das Modul mit dem Montagewinkel am PC zu montieren, befolgen Sie die folgenden Schritte, die in
Abbildung 16 dargestellt sind:
1. Montieren Sie den Montagewinkel an der Seitenwand des Industrie-PCs mithilfe der vier M5x8-
Schrauben (Abschnitt A).
2. Montieren Sie das Modul an dem Montagewinkel mithilfe der beiden M3x16-Schrauben (Abschnitt B).
A
Abb. 16: C7015_Montage EtherCAT-P-Box-Modul
ð Sie haben das EtherCAT-P-Box-Modul am Industrie-PC montiert (siehe Abb. 17).
Abb. 17: C7015_EtherCAT-P-Box-Modul montiert
C7015
B
Version: 1.0
Inbetriebnahme
29
