Produktübersicht
3.1
Aufbau
1
2
3
4
5
6

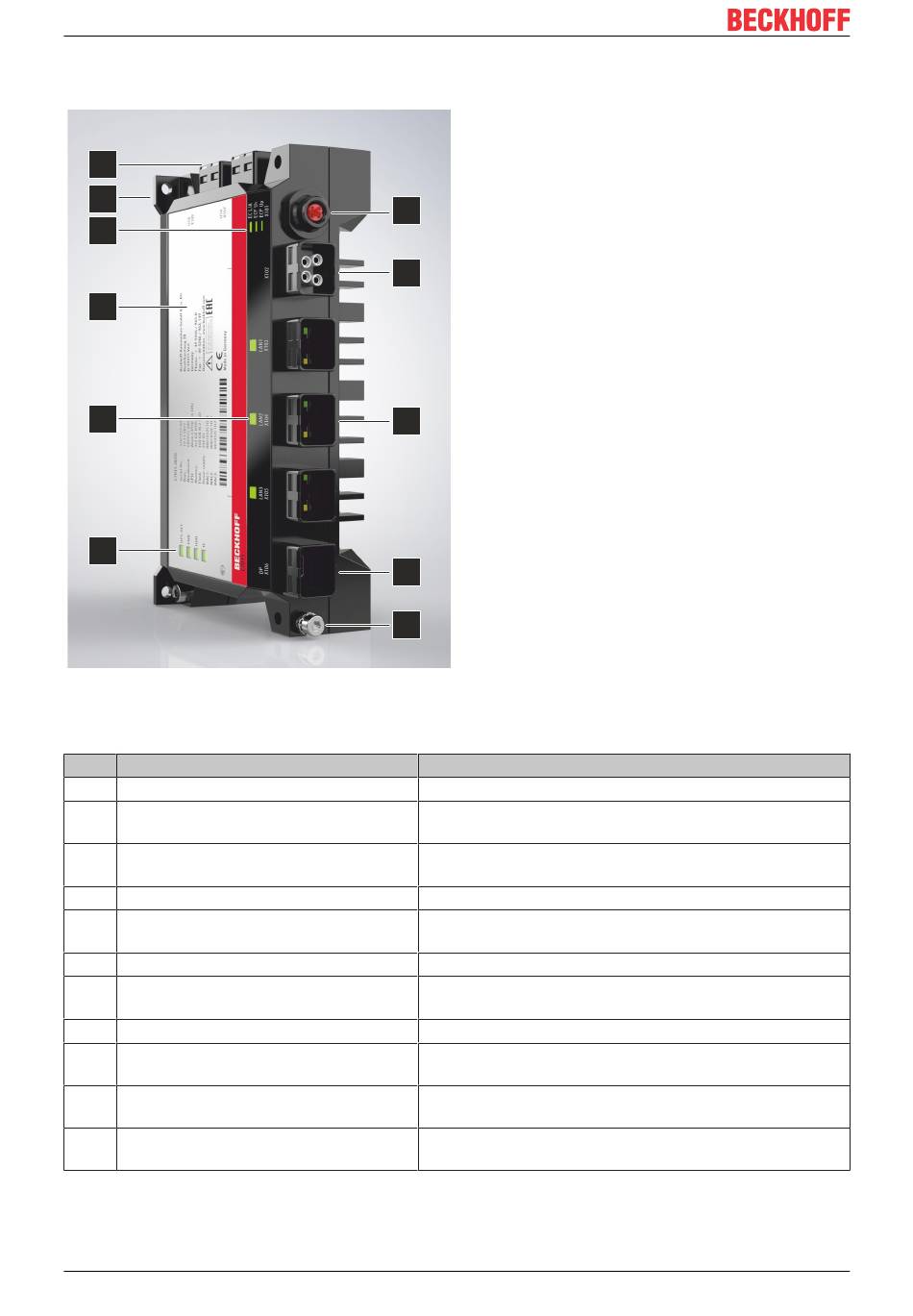

Abb. 1: C7015_Aufbau
Tab. 1: Legende Aufbau C7015
Nr.
Komponente
1
USB-Schnittstellen (X107, X108)
2
Flexibles Montagekonzept
3
EtherCAT-P-LEDs
4
Typenschild
5
Ethernet-LEDs
6
Status-LEDs
7
Schutzleiteranschluss PE
8
Mini-DisplayPort (X106)
9
Ethernet-Schnittstellen RJ45 (X103-
X105)
10
Spannungsversorgung (X102)
11
EtherCAT-P-Schnittstelle (X101)
10
11
10
9
8
7
Beschreibung
Anschluss von Peripheriegeräten
Zur Montage innerhalb oder außerhalb des Schaltschranks
über die Rück- oder Seitenwand
Anzeige für Link Activity, Systemspannung,
Peripheriespannung
Angaben zur Ausstattung des Industrie-PCs
Anzeige der Aktivität und Geschwindigkeit der Ethernet-
Schnittstellen
Status-Anzeige für UPS-OCT, Power, SSD, TwinCAT
Niederohmige Schutzerdung und Funktionserdung des
Industrie-PCs
Übertragung des Videosignals
Anschluss des Industrie-PCs an ein 100/1000BASE-T-
Netzwerk
Anschluss der Spannungsversorgung und externe
Beschaltung des Industrie-PCs
Spannungsversorgung und Kommunikation zu EtherCAT-
P-Slaves über ein Kabel
Version: 1.0
C7015
