3.2.5
USB
Der Industrie-PC verfügt über zwei USB-3.0-Schnittstellen (X107, X108) nach IP65/67. Die Schnittstellen
dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss.
Entgegen der Spezifikation liefern die Kanäle nur Strom bis 500 mA. Für höhere Leistungsansprüche
müssen Geräte mit einer eigenen Spannungsversorgung genutzt werden. Die USB-Schnittstellen sind
elektronisch abgesichert.
5
5
4
4
6
6
3
3
7
7
2
2
8
8
1
1
9
9
X108
X107

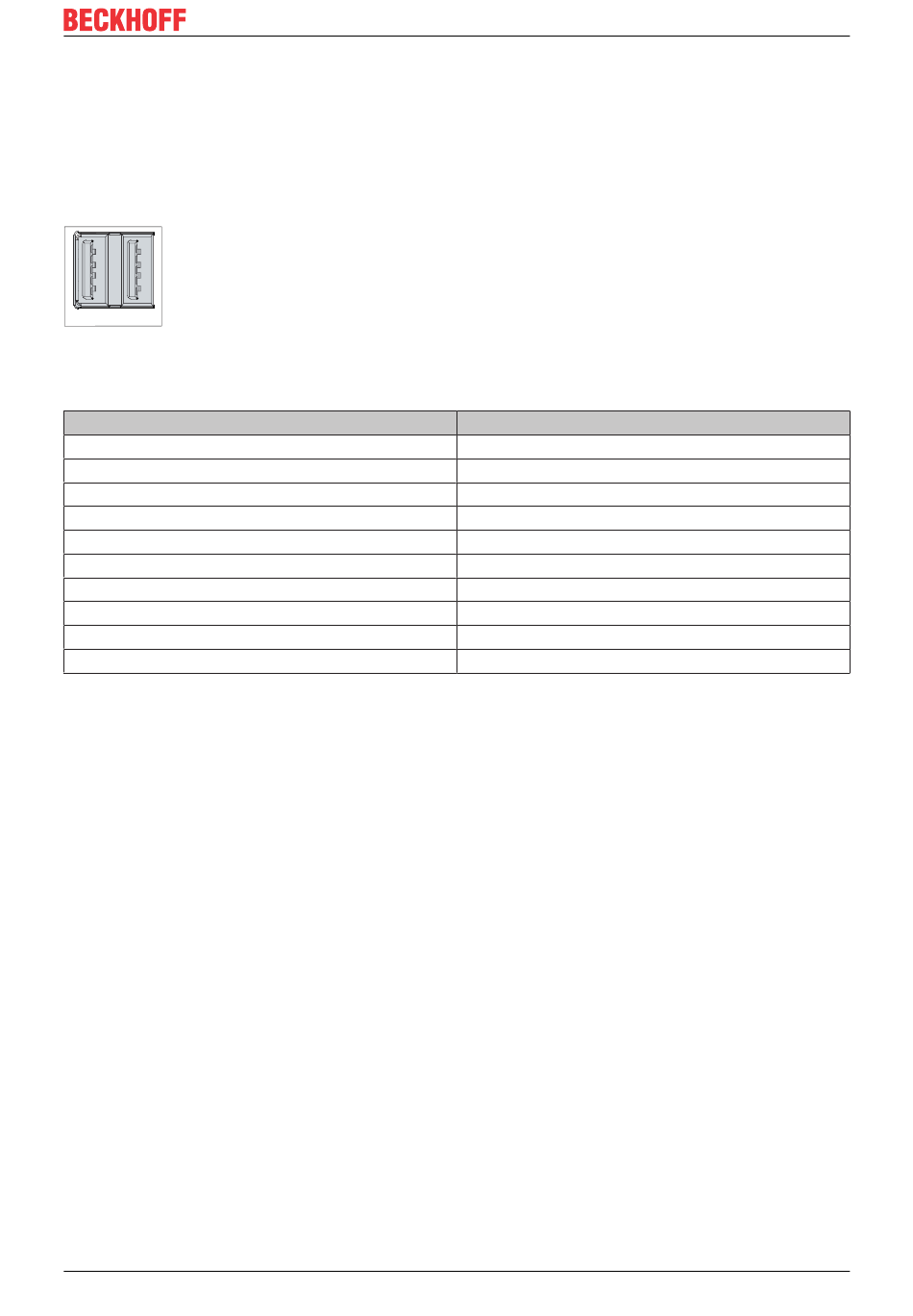

Abb. 8: C7015_USB-Schnittstellen Pin-Nummerierung
Tab. 7: USB-Schnittstelle Pinbelegung
Pin
Schirm
1
2
3
4
5
6
7
8
9
C7015
Belegung
GND
Vbus
D -
D +
GND
StdA_SSRX -
StdA_SSRX +
GND_DRAIN
StdA_SSTX -
StdA_SSTX +
Version: 1.0
