SmartRunner 3-D ToF
Bedienung mit ViSolution
Navigationsleiste
Abbildung 6.6

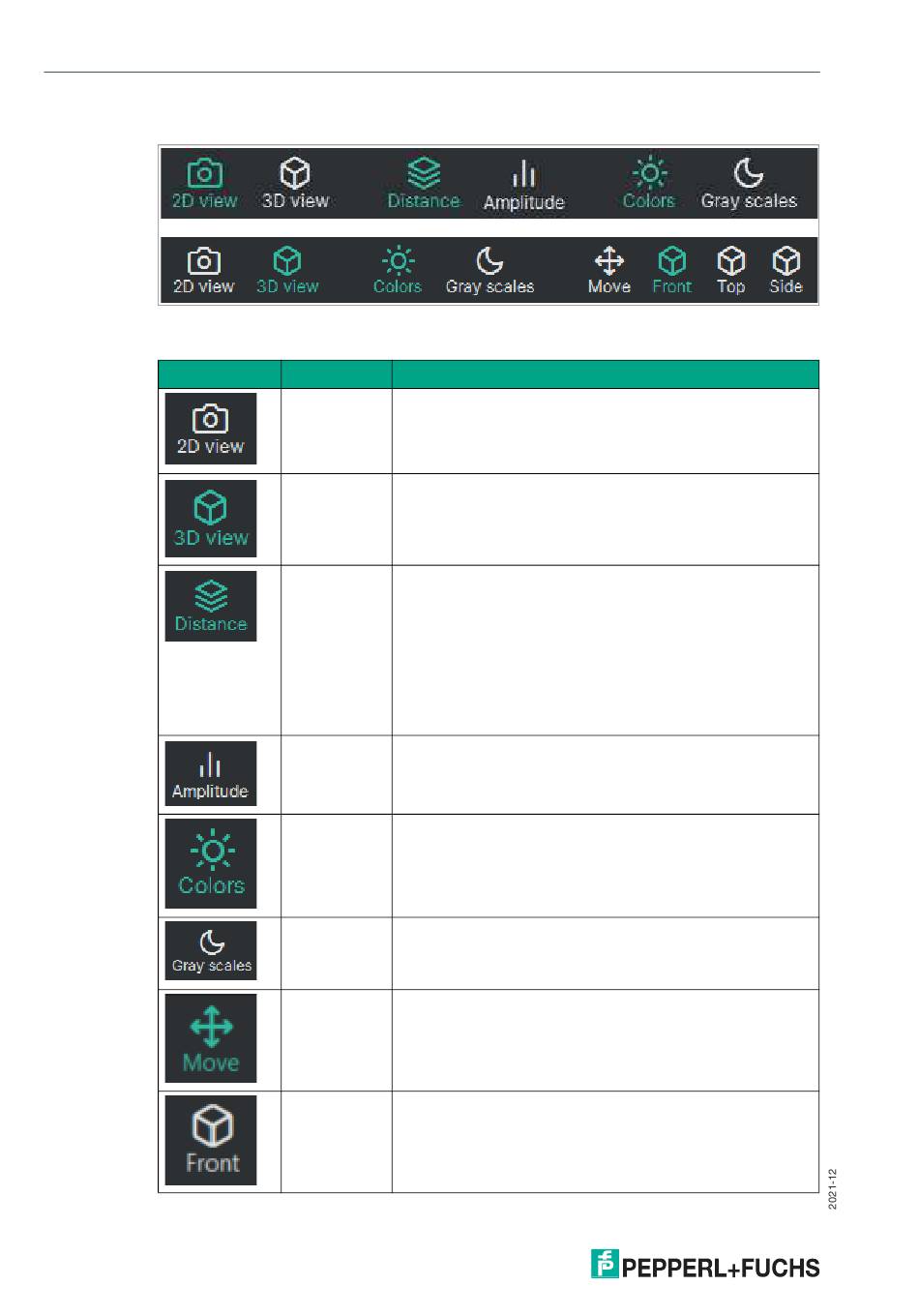

Steuerelemente
Steuerelement Bezeichnung Funktion
48
Navigationsleiste
2D Ansicht
Im Anzeigefenster werden die Sensordaten als 2D-Visuali-
(2D view)
sierung angezeigt und werden entsprechend der Entfer-
nungswerte farbig bzw. in Graustufen dargestellt.
3D Anisicht
Im Anzeigefenster werden die Sensordaten als 3D-Visuali-
(3D view)
sierung angezeigt und werden entsprechend der Entfer-
nungswerte farbig bzw. in Graustufen dargestellt.
Entfernung
In der 2-D-Ansicht wird die Entfernung zum Objekt unter
(Distance)
dem Reiter "Cursor info" in der Informationsleiste als z-Koor-
dinate in mm dargestellt.
HINWEIS: Ob sich ein Entfernungsbild oder ein Amplituden-
bild (Helligkeit) besser zur Anzeige eignet, hängt von Form
und Reflexionsvermögen der Objekte ab.:
- Entfernungsbild: Markante Formen der Objekte (z. B. Kiste
mit Flaschen)
- Amplitudenbild: Objekte mit kontrastreichen Reflektivitäts-
werten im Infrarotbereich
Amplitude
In der 2-D-Ansicht wird der Amplitudenwert unter dem Rei-
ter "Cursor info" in der Informationsleiste angezeigt.
Stellt die Pixel entsprechend der Amplitudenwerte dar (Hel-
ligkeit).
Farben
Darstellung von Amplitude bzw. Entfernung als Farbverlauf.
(Colors)
Graustufen
Umschaltung vom farbigen Bild auf Graustufen.
(Gray scales)
Bewegen
Mit gedrückter linker Maustaste, können Sie die 3-D-Ansicht
(Move)
frei bewegen.
Mit gedrückter Shift-Taste und linker Maustaste können Sie
die gesamte 3-D-Ansicht nach links/rechts und oben/unten
bewegen.
Vorderansicht
Einstellungen der 3-D-Ansicht: Vorderansicht
(Front)
