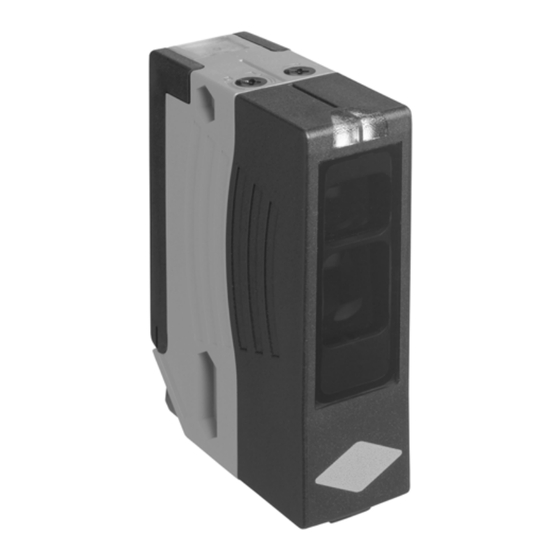

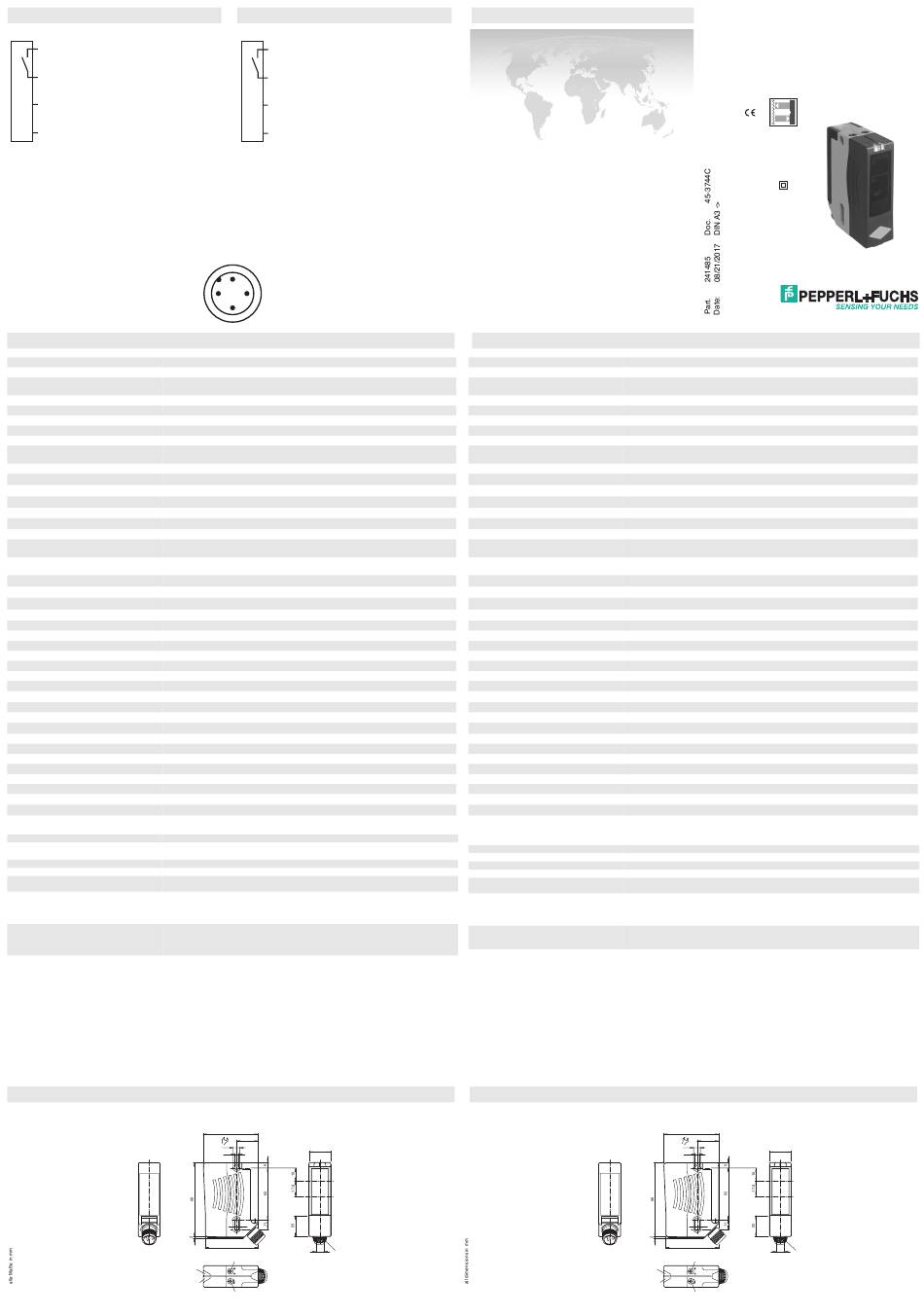

Pepperl+Fuchs RLK28-55-1518 Kurzanleitung

Elektrischer Anschluss
1
NO
2 C
3 ~/+UB
4
~/0 V
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 17 m
Reflektorabstand 0,05 ... 17 m
Grenzreichweite 21 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht , 660 nm
Polarisationsfilter ja
Lichtfleckdurchmesser ca. 290 mm im Abstand von 17 m
Öffnungswinkel Sender 1°,
Empfänger 2°
Fremdlichtgrenze 80000 Lux
Kenndaten funktionale Sicherheit
MTTF 600 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige 2 LEDs gelb, leuchten bei freiem Lichtstrahl, blinken bei Unterschreiten der Funktions-
reserve, aus bei Strahlunterbrechung.
Bedienelemente Empfindlichkeitseinsteller (Einstellung bis < 25 % der Betriebsreichweite) , Hell-/Dun-
kelumschalter
Elektrische Daten
Betriebsspannung U 12 ... 240 V AC/DC
B
Leistungsaufnahme P ≤ 3,5 VA
0
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang Relais, 1 Schließer
Schaltspannung max. 250 V AC/DC
Schaltstrom max. 2 A
Schaltleistung DC: max. 50 W AC: max: 500 VA
Schaltfrequenz f 25 Hz
Ansprechzeit 20 ms
Umgebungsbedingungen
Umgebungstemperatur -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Gehäusebreite 25,8 mm
Gehäusehöhe 88 mm
Gehäusetiefe 65,5 mm
Schutzart IP67
Anschluss Gerätestecker M18, 4-polig
Material
Kunststoff ABS
Gehäuse
Kunststoffscheibe
Lichtaustritt
Masse 112 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
Niederspannungsrichtlinie 2006/95/ EN 60947-5-2:2007+A1:2012
EG
EN 60947-5-2:2007+A1:2012
EMV-Richtlinie 2004/108/EG
Normenkonformität
EN 60947-5-2:2007+A1:2012
Produktnorm
IEC 60947-5-2:2007 + A1:2012
UL 60947-5-2: 2014
Normen
EN 62471:2008
Zulassungen und Zertifikate
Schutzklasse II, Bemessungsisolationsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach
IEC 60664-1 Ausgangskreis basisisoliert vom Kontrollkreis nach IEC 61140.
Achtung !
Die Schutzklasse 2 ist nur gültig bei geschlossenem Klemmraum.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
LED-Schaltzustand
LED-Betriebsanzeige
Electrical connection
1 NO
2 C
3
~/+UB
4
~/0 V
1
4 2
3
65.5
26
8
25.8
ø5
Sender
Empfänger
5
63
9.6
Schwalbenschwanz-
aufnahme
Hell-/Dunkel-Schalter
Empfindlichkeitseinsteller
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 17 m
Reflector distance 0.05 ... 17 m
Threshold detection range 21 m
Reference target H85-2 reflector
Light source LED
Light type modulated visible red light , 660 nm
Polarization filter yes
Diameter of the light spot approx. 290 mm at a distance of 17 m
Angle of divergence emitter 1.2°
receiver 2°
Ambient light limit 80000 Lux
Functional safety related parameters
MTTF 600 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green
Function indicator 2 LEDs yellow, light up when light beam is free, flash when falling short of the stability
control, off when light beam is interrupted
Control elements sensitivity adjustment (Adjustment to < 25% of the effective operating range) , Light-
on/dark-on changeover switch
Electrical specifications
Operating voltage U 12 ... 240 V AC/DC
B
Power consumption P ≤ 3.5 VA
0
Output
Switching type light/dark on switchable
Signal output relay, 1 NO
Switching voltage max. 250 V AC/DC
Switching current max. 2 A
Switching power DC: max. 50 W AC: max. 500 VA
Switching frequency f 25 Hz
Response time 20 ms
Ambient conditions
Ambient temperature -40 ... 60 °C (-40 ... 140 °F)
Storage temperature -40 ... 75 °C (-40 ... 167 °F)
Mechanical specifications
Housing width 25.8 mm
Housing height 88 mm
Housing depth 65.5 mm
Degree of protection IP67
Connection connector M18, 4-pin
Material
Plastic ABS
Housing
Plastic pane
Optical face
Mass 112 g
Compliance with standards and direc-
tives
Directive conformity
EN 60947-5-2:2007+A1:2012
Low Voltage Directive 2006/95/EC
EN 60947-5-2:2007+A1:2012
EMC Directive 2004/108/EC
Standard conformity
Product standard EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
Standards UL 60947-5-2: 2014
EN 62471:2008
Approvals and certificates
Protection class II, rated insulation voltage ≤ 250 V AC with pollution degree 1-2 according to IEC
60664-1 nicht uebersetzt! Caution!
The protection class 2 is only valid when the terminal compartment is closed.
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
LED-switch status
LED-operating display
Reflexionslichtschranke
Gerätestecker M18, 4-polig
Retroreflective sensor
connector M18, 4-pin
RLK28-55-1518
65.5
26
8
25.8
ø5
Transmitter
Receiver
5
63
9.6
Dovetail mount
Light/dark switch
Sensitivity adjuster
