Erfassungsbereich

In den folgenden Abbildungen werden Sichtfelder bei verschiedenen Messabständen darge-
stellt. Die Werte dienen dabei als Anhaltspunkt.
Der maximale Messabstand des Sensors VTE7500-F400-B12-A1500 beträgt 7,5 m.

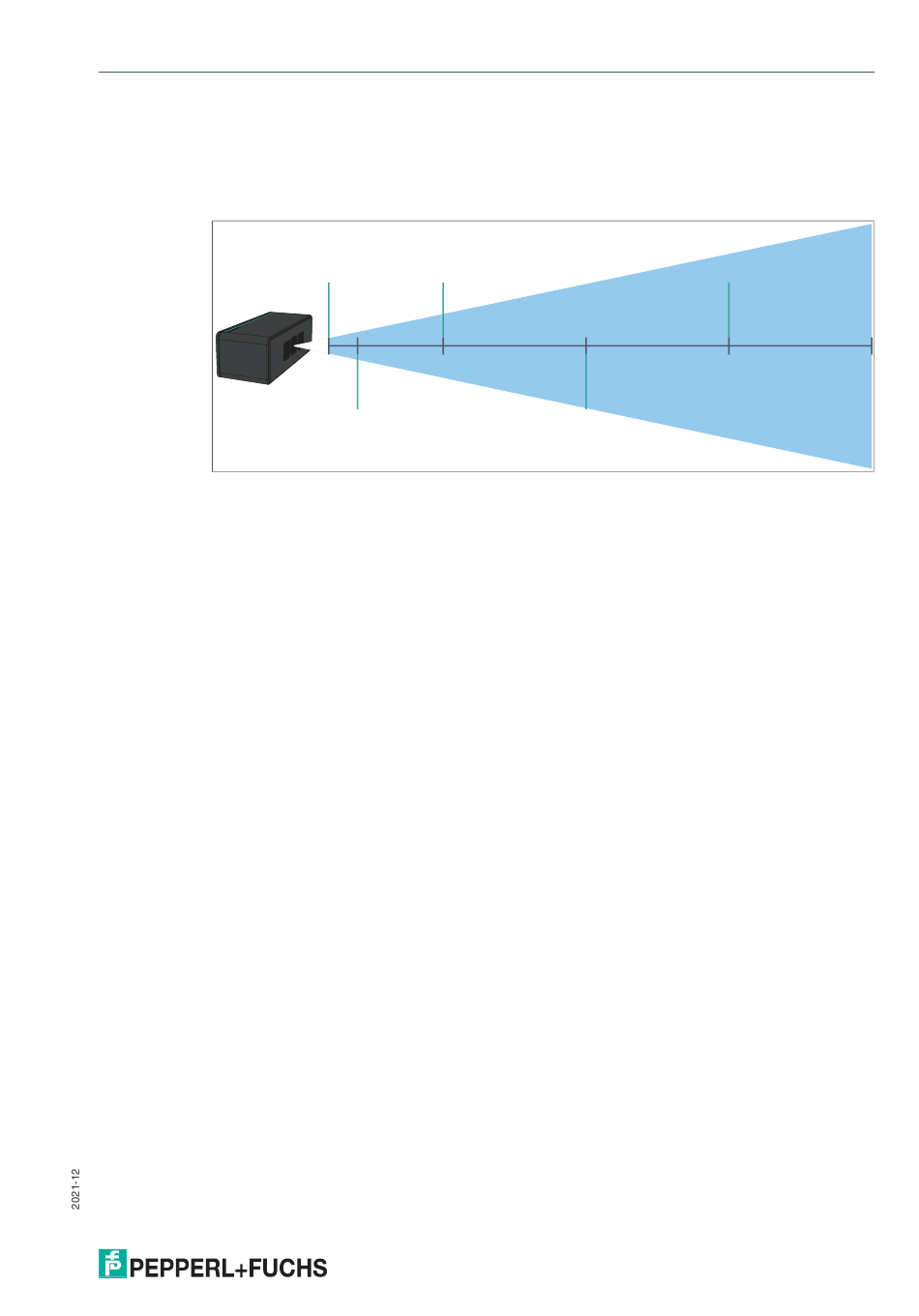

Abbildung 3.1
A Tiefenauflösung
B Bildfenstergröße x,y
C Auflösung x,y
D Min. Objektgröße
A: ± 2,5 mm A: ± 12,5 mm
B: 440 x 330 mm B: 2200 x 1650 mm
C: 0,7 mm C: 3,5 mm
D: 2 mm D: 10 mm
1000 mm
500 mm 2500 mm
A: ± 10 mm
B: 880 x 660 mm
C: 1,5 mm
D: 4 mm
Erfassungsbereich - VTE7500-F400-B12-A1500
A: ± 40 mm
B: 6600 x 4950 mm
C: 10,5 mm
D: 31 mm
5000 mm
7500 mm
A: ± 25 mm
B: 4400 x 3300 mm
C: 7 mm
D: 20 mm
10000 mm
