SmartRunner 3-D ToF
Bedienung mit ViSolution

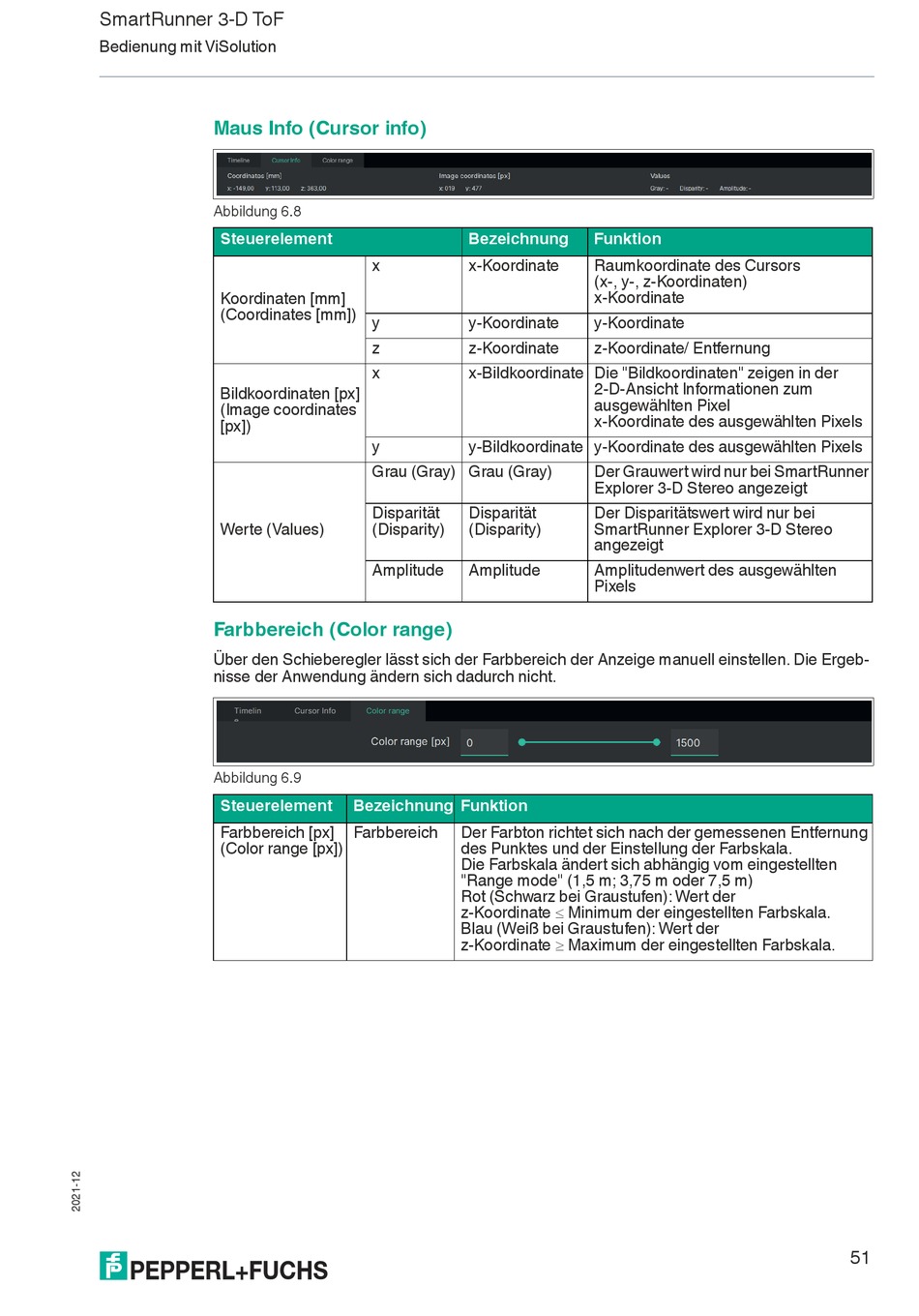

Maus Info (Cursor info)
Abbildung 6.8
Steuerelement
Koordinaten [mm]
(Coordinates [mm])
Bildkoordinaten [px]
(Image coordinates
[px])
Werte (Values)
Farbbereich (Color range)
Über den Schieberegler lässt sich der Farbbereich der Anzeige manuell einstellen. Die Ergeb-
nisse der Anwendung ändern sich dadurch nicht.
Abbildung 6.9
Steuerelement
Farbbereich [px]
(Color range [px])
Bezeichnung
x
x-Koordinate
y
y-Koordinate
z
z-Koordinate
x
x-Bildkoordinate Die "Bildkoordinaten" zeigen in der
y
y-Bildkoordinate y-Koordinate des ausgewählten Pixels
Grau (Gray) Grau (Gray)
Disparität
Disparität
(Disparity)
(Disparity)
Amplitude
Amplitude
Bezeichnung Funktion
Farbbereich
Der Farbton richtet sich nach der gemessenen Entfernung
des Punktes und der Einstellung der Farbskala.
Die Farbskala ändert sich abhängig vom eingestellten
"Range mode" (1,5 m; 3,75 m oder 7,5 m)
Rot (Schwarz bei Graustufen): Wert der
z-Koordinate Minimum der eingestellten Farbskala.
Blau (Weiß bei Graustufen): Wert der
z-Koordinate Maximum der eingestellten Farbskala.
Funktion
Raumkoordinate des Cursors
(x-, y-, z-Koordinaten)
x-Koordinate
y-Koordinate
z-Koordinate/ Entfernung
2-D-Ansicht Informationen zum
ausgewählten Pixel
x-Koordinate des ausgewählten Pixels
Der Grauwert wird nur bei SmartRunner
Explorer 3-D Stereo angezeigt
Der Disparitätswert wird nur bei
SmartRunner Explorer 3-D Stereo
angezeigt
Amplitudenwert des ausgewählten
Pixels
51
