Schalten Sie den Motor aus durch Loslassen des Bügels Motorstopp,
vergewissern Sie sich, dass alle bewegten Teile vollkommen still stehen,
– wenn Sie den Mäher anheben oder kippen müssen, z. B. zum
Transport;
– wenn Sie die Maschine zur Mähfläche hin- und wieder
wegtransportieren
– beim Fahren außerhalb des Rasens;
– wenn Sie die Maschine für kurze Zeit verlassen;
– wenn Sie die Schnitthöhe verstellen wollen;
– bevor Sie den Grasfangsack abnehmen.
Pos: 11.8.1 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/1.1 Wartung und Lagerung @ 0\mod_1115184259875_6.docx @ 243 @ 2 @ 1

Wartung und Lagerung

Pos: 11.8.2 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Ungenügende Wartung ..... sicherheitsrelevanten Mängeln. @ 25\mod_1377160559113_6.docx @ 186917 @ @ 1
• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
Pos: 11.8.3 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Schraubverbindungen fest ... sicherer Arbeitszustand ... @ 0\mod_1115184352828_6.docx @ 245 @ @ 1
• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das
Gerät in einem sicheren Arbeitszustand ist.
Pos: 11.8.4 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Öffnen Auswurfklappe..Grasfangsack abnehmen @ 0\mod_1125399571673_6.docx @ 891 @ @ 1
Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks darf
nur bei ausgeschaltetem Motor erfolgen.
Pos: 11.8.5 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Steinflug, Grasfangeinrichtung prüfen Mäher @ 19\mod_1346241978491_6.docx @ 148301 @ @ 1
Prüfen Sie vor jedem Mähen die Grasfangeinrichtung auf Verschleiß oder
Verlust der Funktionsfähigkeit.
Pos: 11.8.6 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/vor jedem Mähen ...Zustand ...Messers prüfen Mäher Elektromäher @ 19\mod_1346241269612_6.docx @ 147995 @ @ 1
Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers.
Die Messerbefestigungsschraube muss immer von einer autorisierten
Fachwerkstatt angezogen werden, da nach Reparatur- und
Wartungsarbeiten an Isolationsteilen (z.B. Messerschraube) gemäß
bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung
durchgeführt werden muss. Ein abgenutztes oder beschädigtes Messer
muss unbedingt ersetzt werden.
Pos: 11.8.7 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Auswechseln, Nachschleifen ...Auswuchten ...Messers Elektromäher @ 0\mod_1115185753187_6.docx @ 259 @ @ 1
Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von
einer autorisierten Fachwerkstatt durchgeführt werden, da nach Reparatur-
oder Wartungsarbeiten an Isolationsteilen (z.B. Messerschraube) gemäß
bestehender Norm DIN EN 60335 eine Isolationsschutzprüfung durchgeführt
werden muss.
Pos: 11.8.8 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Beschädigte Teile ersetzen @ 0\mod_1115186070093_6.docx @ 261 @ @ 1
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
Pos: 11.8.9 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Schutzhandschuhe tragen @ 0\mod_1115186195468_6.docx @ 263 @ @ 1
Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu
tragen.
Pos: 11.8.10 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Netzstecker abziehen @ 26\mod_1377184199602_6.docx @ 192862 @ @ 1
Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor
und abgezogenem Netzstecker durchzuführen. Achten Sie beim Warten
der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle
abgeschaltet ist, die Schneidmesser bewegt werden können. Eine
regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung
der Leistungsfähigkeit.
Pos: 11.8.11 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Gerät nicht ...fließendes Wasser @ 0\mod_1125473581015_6.docx @ 943 @ @ 1
Das Gerät nicht unter fließendem Wasser oder mit Druckreinigern
säubern.
Die elektrische Anlage könnte beschädigt werden.
Pos: 11.8.12 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Nur Originalersatzteile verwenden SABO+JD @ 26\mod_1377168488208_6.docx @ 187531 @ @ 1
Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur
Originalersatzteile verwendet werden.
Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre
Sicherheit gefährden.
Pos: 11.8.13 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Schweiz @ 0\mod_1125474167283_6.docx @ 947 @ @ 1
• Hinweis für die Schweiz:
Elektro-Geräte dürfen nur betrieben werden, wenn ein Fehlerstrom-Schutzschalter
mit einem maximalen Auslösestrom von 30 mA vorgeschaltet ist.
Pos: 11.8.14 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Österreich @ 0\mod_1125474640679_6.docx @ 949 @ @ 1
• Hinweis Österreich:
Die Kupplungssteckdose des Anschlusskabels muss spritzwassergeschützt sein.
Pos: 12.1 /---------- 1 Leerzeile ---------- @ 0\mod_1114611787140_6.docx @ 41 @ @ 1
Pos: 12.2 /Innenteil/Beschreibung der Bauteile/1 BESCHREIBUNG DER BAUTEILE @ 0\mod_1115187892468_6.docx @ 271 @ 1 @ 1

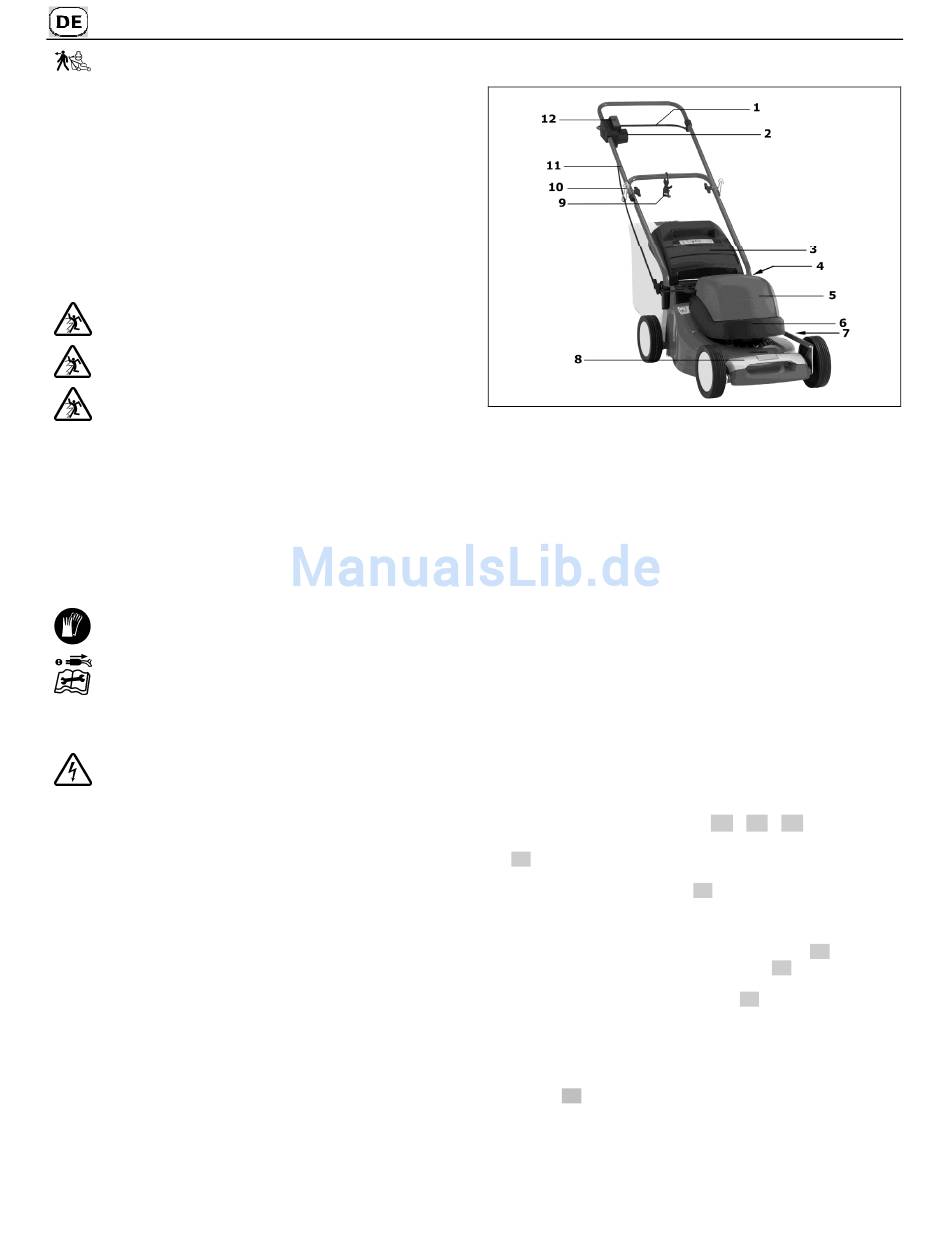

7 BESCHREIBUNG DER BAUTEILE

Pos: 12.3 /Innenteil/Beschreibung der Bauteile/Bild 43-EL COMPACT E Redesign @ 26\mod_1377185317754_0.docx @ 193052 @ @ 1
Pos: 12.4 /Innenteil/Beschreibung der Bauteile/Beschreibung der Bauteile 40-EL SPIRIT, R40EL, 43-EL COMPACT Text @ 21\mod_1351680861553_6.docx @ 162646 @ @ 1
1 Betätigungsbügel für Motor (Sicherheitsschaltbügel)
2 Elektrokabel-Anschluss-Stecker
3 Auswurfklappe
4 Verstellgriff für Schnitthöheneinstellung (Tragegriff hinten) mit Drucktaste
5 Haube Elektro-Motor
6 Motorträger
7 Schnitthöhen-Anzeige
8 Tragegriff vorn
9 Zugentlastung für Elektro-Kabel
10 Kabelführung
11 Überzugsschlauch am Holmoberteil
12 Arretierungsknopf (rot)
Pos: 13.1 /---------- 1 Leerzeile ---------- @ 0\mod_1114611787140_6.docx @ 41 @ @ 1
Pos: 13.2 /Innenteil/Vorbereitende Arbeiten/1 VORBEREITENDE ARBEITEN @ 0\mod_1115194917734_6.docx @ 291 @ 1 @ 1

8 VORBEREITENDE ARBEITEN

Pos: 13.3 /Innenteil/Vorbereitende Arbeiten/Vorbereitende Arbeiten Text 43/47/54er SABO+JD @ 39\mod_1440419073397_6.docx @ 415216 @ @ 1
Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:
• Mäher mit vormontiertem Führungsholm
• Fangtuch, Fangsackgestell
• Werkzeugbeutel mit folgendem Inhalt:
– Betriebsanleitung mit Konformitätserklärung
– Garantiebedingungen (Modellabhängig)
– diverse Befestigungsteile.
Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in
Verbindung.
Pos: 13.4 /Innenteil/Vorbereitende Arbeiten/1.1 Führungsholm hochstellen (Abbildung A1 + E1 + B1) @ 0\mod_1125644224779_6.docx @ 951 @ 2 @ 1
Führungsholm hochstellen (Abbildung A1 + E1 + B1 )
Pos: 13.5 /Innenteil/Vorbereitende Arbeiten/Führungsholm hochstellen Text Elektromäher 36er, 40er, 43er @ 0\mod_1125653368024_6.docx @ 991 @ @ 1
– Den Z-förmig zusammengeklappten Führungsholm nach oben auseinander ziehen
A1 .
– Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die
Flügelmuttern von Hand fest anziehen E1 .
– Am Führungsholm-Unterteil die Enden mit den gezahnten Kunststoffanpassungen
so weit nach hinten schwenken, bis diese in die gleichfalls gezahnte Aussparung
am Mähergehäuse einrasten.
Es können drei unterschiedliche Holmhöhen eingestellt werden B1 .
– Die beidseitigen Flügelmuttern von Hand fest anziehen B1 .
– Das Kabel in die Kabelführung einlegen. Dadurch wird ein Einklemmen des Kabels
beim Umklappen des Führungsholms verhindert E1 .
– Das Kabel mit Hilfe der Kabelbänder aus dem Werkzeugbeutel am Unterholm
befestigen. Beim Umklappen des Oberholms darauf achten, dass das Kabel
freigängig ist.
Pos: 13.6 /Innenteil/Vorbereitende Arbeiten/Holmhöhenverstellung...Umschlagen des Holms Hinweis 36er, 40er, 43er, 47er @ 13\mod_1280321957086_6.docx @ 110480 @ @ 1
VORSICHT
Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der
Flügelmuttern B1 zur Befestigung des Holm-Unterteils am Gehäuse (nur soweit
lösen, dass der Holm frei beweglich ist) und Ausrasten der gezahnten
Kunststoffanpassungen aus der Aussparung am Gehäuse zu einem
unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich
Quetschstellen zwischen Holm-Unterteil und Gehäuse ergeben. Es besteht
Verletzungsgefahr!
