3.4 Schnittzeichnungen Lüftungsgerät
Zu den Schnittzeichnungen anderer Varianten Ihres Lüftungsgerätes siehe die Montageanleitung
Ihres speziellen Außenabschlusses.

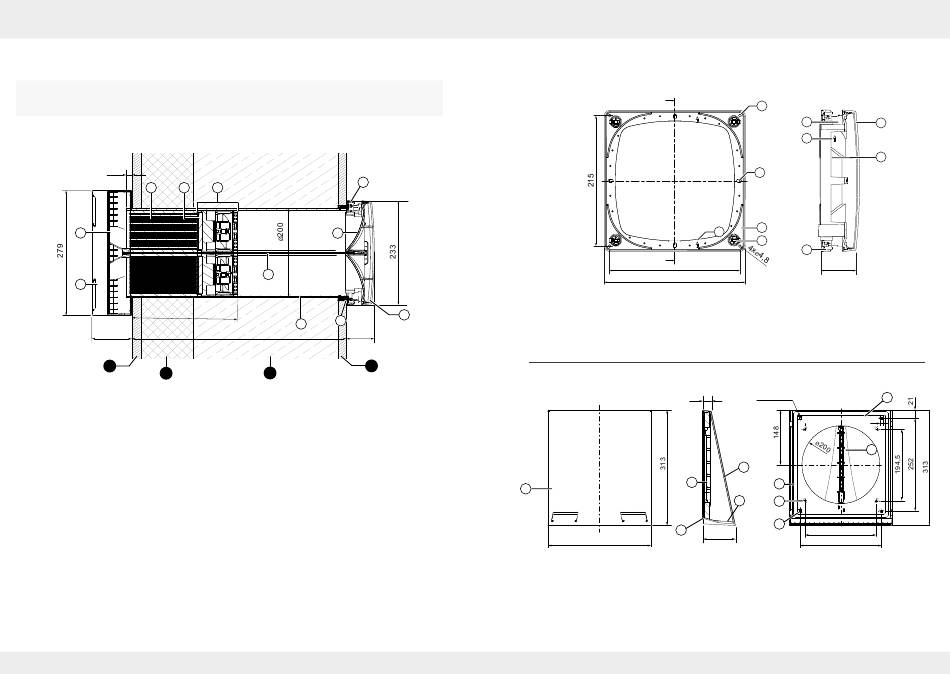

Schnittzeichnung Lüftungsgerät iV-Twin+, Variante Standard
10
9 10
8
7
250
89
D
C
Abbildung 5: Schnittzeichnung Lüftungsgerät iV-Twin+ (Draufsicht)
A Innenputz/ Innenaufbau
B Mauerwerk
1 Grundplatte Innenblende
2 Trennelement Innenblende Flair Twin+
(vormontiert)
3 Abdeckung Innenblende
4 Befestigungselemente für Innenblende
Flair Twin+
5 Wandeinbauhülse R-D200
6 Trennelement Wandeinbauhülse
16
16
1
11
2
6
4
5
≥ 270 61
A
B
C Dämmung
D Außenputz
7 Wetterschutzhaube Flex Twin+
8 Trennelement Wetterschutzhaube
Flex Twin+ (vormontiert)
9 Halbzylinder Wärmespeicher
10 Staubfilter ISO Coarse ≥ 45% (G3)
(Teil der Ventilatoreinheit)
11 Ventilatoreinheit Halbzylinder
Lüftungsgerät iV-Twin+ | Montageanleitung
3.5 Maßzeichnungen Komponenten
Innenblende Flair Twin+
Abbildung 6: Maßzeichnung Innenblende Flair Twin+ V-233x233
3
1 Abdeckung Innenblende
2 Trennelement Innenblende (vormontiert)
3 Abstandshalter (4 x)
4 Grundplatte Innenblende
Wetterschutzhaube Flex Twin+
6
Abdeckung Wetterschutzhaube
Abbildung 7: Maßzeichnung Wetterschutzhaube Flex Twin+
1 Grundplatte Wetterschutzhaube
2 Trennelement Flex Twin+ (vormontiert)
3 Befestigungsbohrung Außenwand (4 x)
Ø 8 mm, min. 50 mm tief (4 x)
4 Befestigungsbohrung Simplex (4 x)
Lüftungsgerät iV-Twin+ | Montageanleitung
A
7
6
4
5
3
A
215
□
233
5 Markierungspfeil
6 Befestigungsbohrung Wandeinbauhülse
7 optional: Befestigungsbohrung Innen-
wand Ø 6 mm, 40 mm tief ( 4x )
4 x
23
Ø
6
2
7
8
89
279
Grundplatte Wetterschutzhaube
5 Führung für Dichtband
6 Abdeckung Wetterschutzhaube
7 Schutzgitter
8 Abtropfkante
