MOnTAGE / AnTRIEBSSEITIGE MOnTAGE DER DREHMOMEnTSTÜTZE
4.4.1
Anbauvergleich HMG10 und HOG10
Die beste Kompatibilität zum HOG10 Anbau wird erreicht, wenn die Drehmo-
mentstütze in dieser Anordnung (von Motorseite abgewandt) angebaut wird�
Dies kann jedoch nur mit 1x Klemmenkasten (Anschlusskennziffer -P) und
180° gedrehtem Anbau oder mit M23 Flanschdosen erreicht werden�

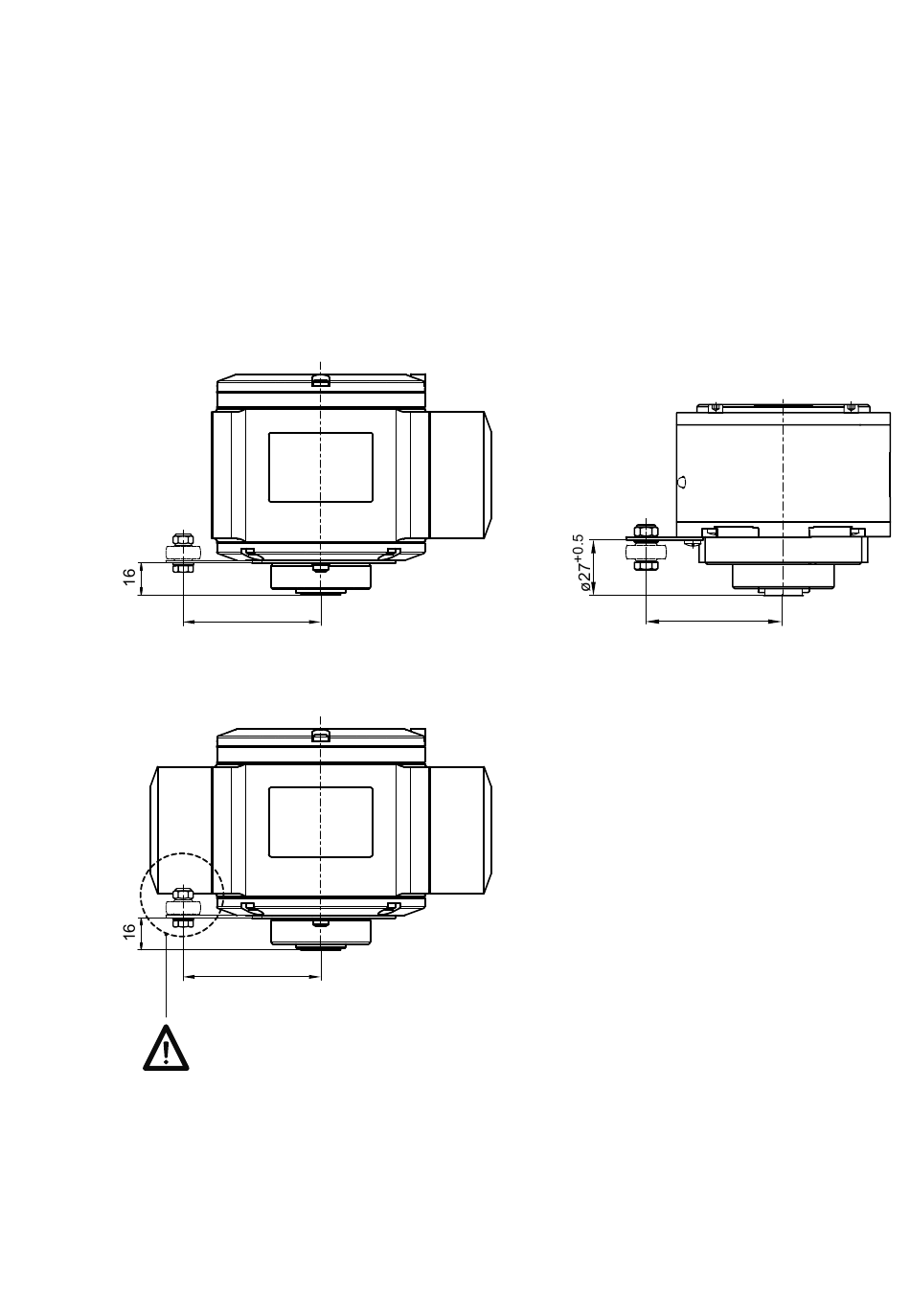

Vergleich / Stützblech
HMG10 mit 1x Klemmenkasten
HMG10 mit 2x Klemmenkasten
16/40
69.5
69.5
MB258DE - 11196410, 21A1, Baumer_HMG10-Inc_DE_202103_MI_11196410
HOG 10
69.5
