RU

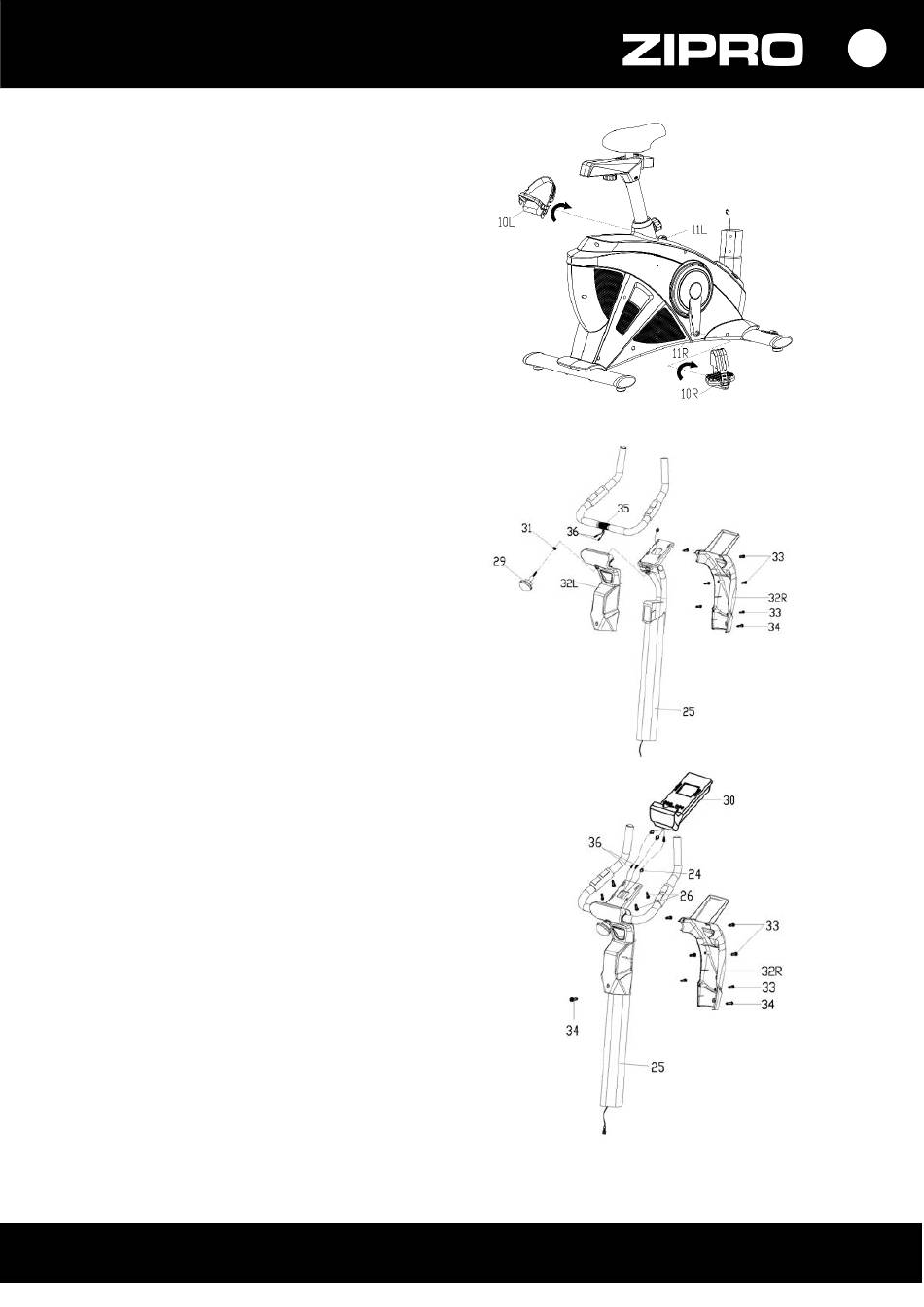

ШАГ 3.
Привинтите педали (10L/R) к шатунам (11L/R).
Винт правой (10R) затяните по часовой стрелке.
Винт левой (10L) затянитепротив часовой
стрелки.
ВНИМАНИЕ! Правая и левая педали (10L/R)
обозначены как "R" для правой и "L" для левой.
ШАГ 4.
Снимите заводские передний и задний кожухи
рулевой колонки (32L/R) и выкрутите ручку
регулировки руля (29).
Пропустите провод для измерения пульса (36)
через рулевую колонку (25). Ручку регулировки
руля (29) установите сзади руля (32L) при
помощи плоской шайбы (31).
Установите руль (35) на колонке (25) в нужное
положение и заблокируйте его ручкой
регулировки руля (29).
ШАГ 5.
Подсоедините провод для измерения пульса
(36) и провод компьютера (24) к компьютеру
(30). Установите компьютер (30) на рулевую
колонку (25) при помощи винта компьютера
(26). Убедитесь, что каждый винт надежно
затянут.
При помощи винтов с крестообразным шлицем
прикрутите заднюю и переднюю крышки
(32L/R) к рулевой колонке (25).
64
