RU
ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты,
входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.

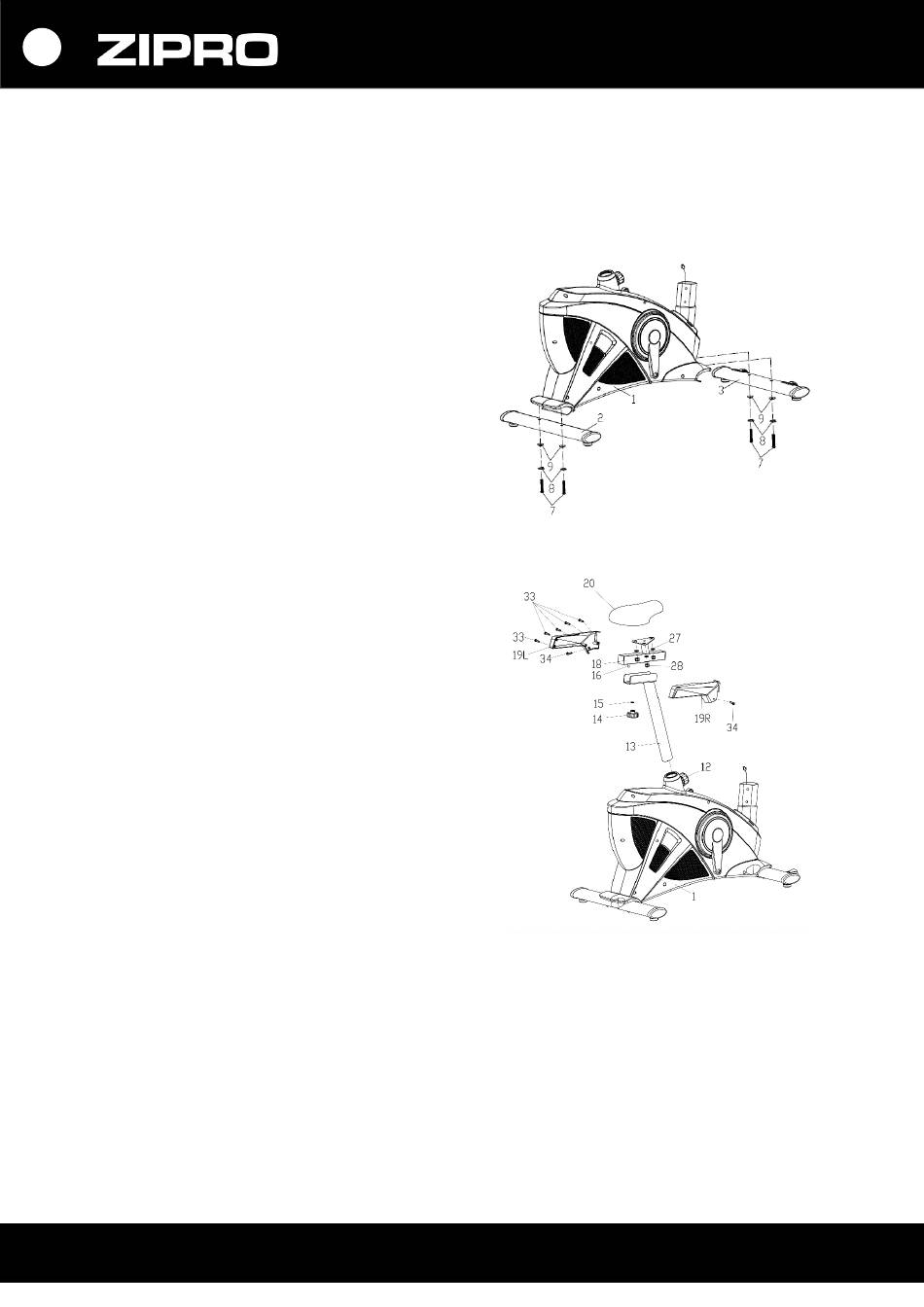

ШАГ 1.
Прикрепите заднее (2) и переднее (3)
основание к главной раме (1) с помощью
шестигранных винтов (7), сферических шайб (8)
и гаек к шестигранному винту (9).
ВНИМАНИЕ! Перед сборкой оснований следует
удалить пластиковые либо картонные
транспортировочные прокладки, если такие
присутствуют.
ШАГ 2.
Закрепите седло (20) и держатель для
полотенец (42) на направляющей (18) при
помощи контргаек (28) и плоских шайб (27).
Направляющую (18) с седлом (20) присоедините
к подседельному штырю (13).
Установите седло в желаемое положение,
заблокировав его маховичком горизонтальной
регулировки (14), шайбой (15) и U-образный
кронштейн для горизонтальной установки
седла (16).
Штырь (13) с седлом (18) вставьте
в заднюю часть главной рамы. Установите
седло на желаемой высоте, заблокировав его
маховичком вертикальной регулировки (12).
При помощи винтов с крестообразным шлицем
(33 и 34) прикрутите левый и правый кожухи
направляющей седла (19 L/R) к подседельному
штырю (13).
ВНИМАНИЕ! При регулировке высоты седла не
превышайте отмеченную минимальную
и максимальную высоту.
ВНИМАНИЕ! Перед использованием устройства
убедитесь, что седло надежно установлено на
направляющей.
