DE
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem
Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen
durchzuführen.

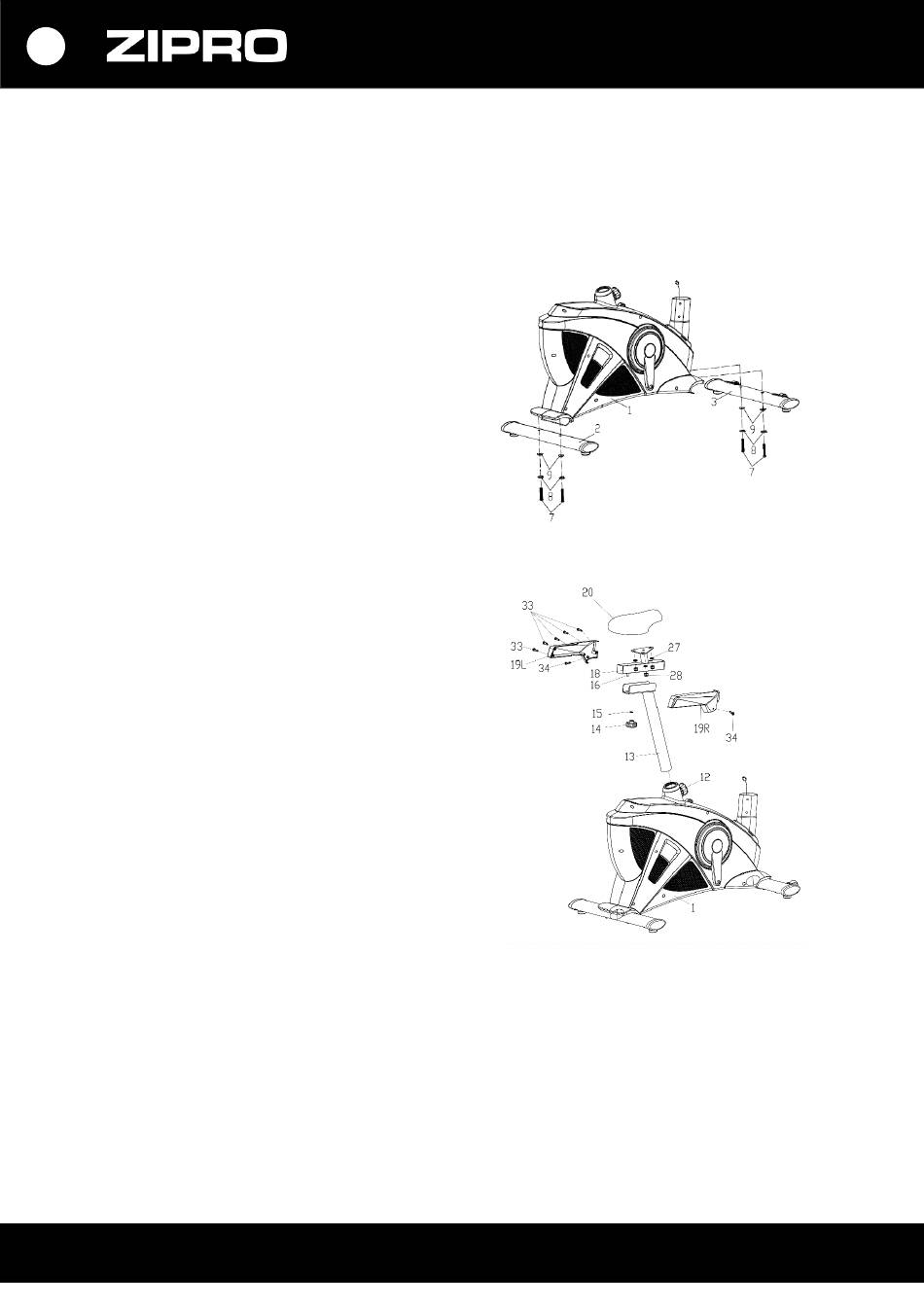

SCHRITT 1.
Befestigen Sie den hinteren (2) und vorderen Fuß (3)
mithilfe der Sechskantschrauben (7), gewölbten
Scheiben (8) und Muttern für Sechskantschrauben (9)
an den Hauptrahmen (1).
ACHTUNG! Vor der Montage der Basis die Plastik-
oder Karton-Transportschutzvorrichtungen entfernen,
falls vorhanden.
SCHRITT 2.
Befestigen Sie den Sattel (20) und ein Handtuchhalter
(42) mithilfe der Sicherungsmuttern (28) und der
flachen Unterlegscheiben (27) an der Sattelführung
(18). Befestigen Sie die Sattelführung (18) mit dem
Sattel (20) an der Sattelkolumne (13).
Stellen Sie den Sattel in die gewünschte Position und
blockieren Sie ihn mit dem Drehknopf für die
horizontale Einstellung (14), der Unterlegscheibe (15)
und U-Stütze für die horizontale Satteleinstellung
(16).
Setzen Sie die Kolumne (13) mit dem Sattel (18) in den
hinteren Teil des Hauptrahmens. Stellen Sie den
Sattel in die gewünschte Position und blockieren Sie
sie mit dem Drehknopf für die vertikale Einstellung
(14) Mit den Kreuzschlitzschrauben (33 und 34)
befestigen Sie die linke und rechte
Sattelführungsabdeckung (19 L/R) an der
Sattelkolumne (13).
ACHTUNG! Bei der Einstellung der Sattelhöhe darf die
angegebene minimale und maximale Höhe nicht
überschritten werden.
ACHTUNG! Vor dem Gebrauch des Gerätes
Vergewissern Sie sich, dass der Sattel fest auf der
Führung sitzt.
