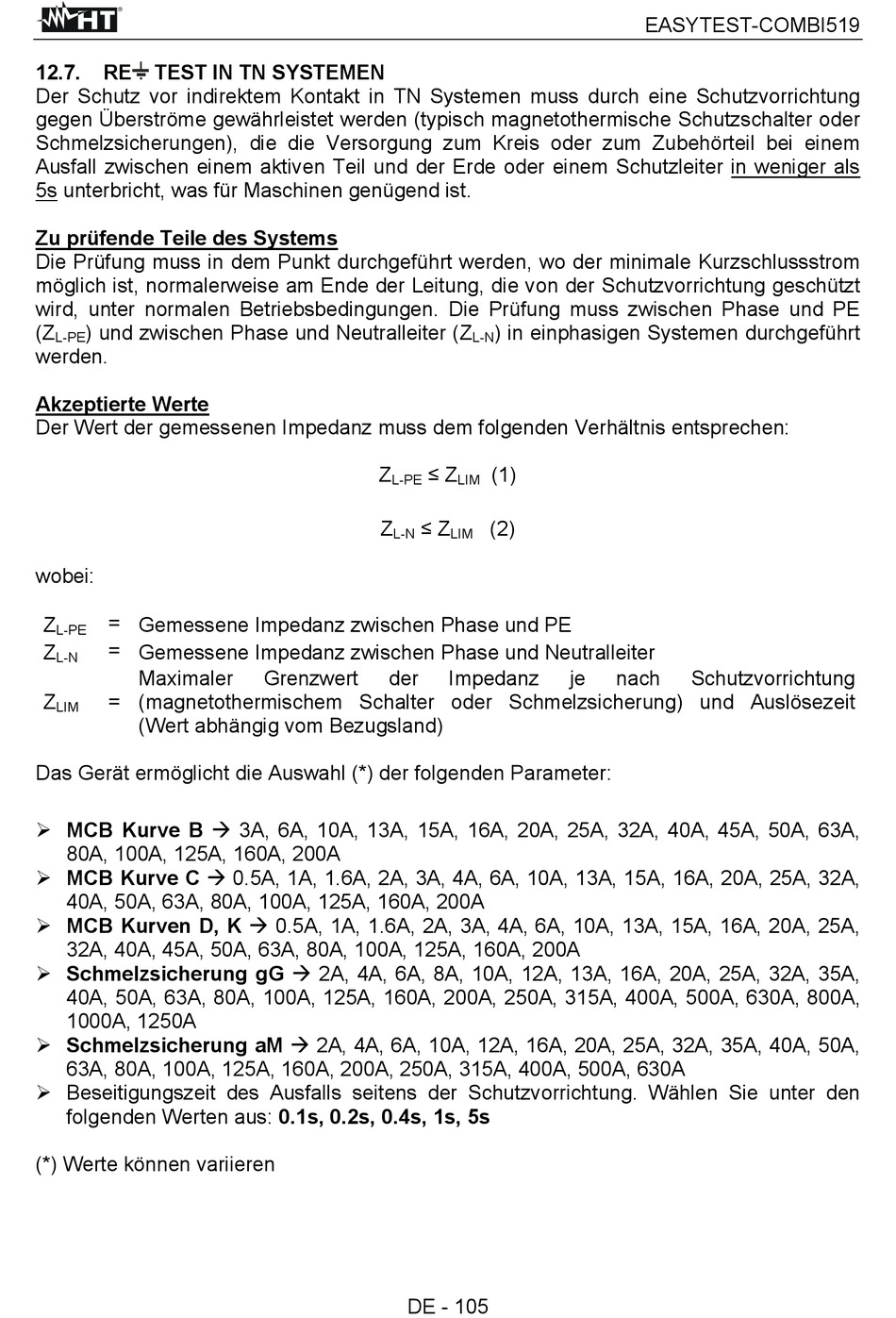

12.7.
RE
TEST IN TN SYSTEMEN
Der Schutz vor indirektem Kontakt in TN Systemen muss durch eine Schutzvorrichtung
gegen Überströme gewährleistet werden (typisch magnetothermische Schutzschalter oder
Schmelzsicherungen), die die Versorgung zum Kreis oder zum Zubehörteil bei einem
Ausfall zwischen einem aktiven Teil und der Erde oder einem Schutzleiter in weniger als
5s unterbricht, was für Maschinen genügend ist.
Zu prüfende Teile des Systems
Die Prüfung muss in dem Punkt durchgeführt werden, wo der minimale Kurzschlussstrom
möglich ist, normalerweise am Ende der Leitung, die von der Schutzvorrichtung geschützt
wird, unter normalen Betriebsbedingungen. Die Prüfung muss zwischen Phase und PE
(Z
) und zwischen Phase und Neutralleiter (Z
L-PE
werden.
Akzeptierte Werte
Der Wert der gemessenen Impedanz muss dem folgenden Verhältnis entsprechen:
wobei:
= Gemessene Impedanz zwischen Phase und PE
Z
L-PE
= Gemessene Impedanz zwischen Phase und Neutralleiter
Z
L-N
Maximaler
Z
=
(magnetothermischem Schalter oder Schmelzsicherung) und Auslösezeit
LIM
(Wert abhängig vom Bezugsland)
Das Gerät ermöglicht die Auswahl (*) der folgenden Parameter:
MCB Kurve B 3A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 32A, 40A, 45A, 50A, 63A,
80A, 100A, 125A, 160A, 200A
MCB Kurve C 0.5A, 1A, 1.6A, 2A, 3A, 4A, 6A, 10A, 13A, 15A, 16A, 20A, 25A, 32A,
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A
MCB Kurven D, K 0.5A, 1A, 1.6A, 2A, 3A, 4A, 6A, 10A, 13A, 15A, 16A, 20A, 25A,
32A, 40A, 45A, 50A, 63A, 80A, 100A, 125A, 160A, 200A
Schmelzsicherung gG 2A, 4A, 6A, 8A, 10A, 12A, 13A, 16A, 20A, 25A, 32A, 35A,
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 630A, 800A,
1000A, 1250A
Schmelzsicherung aM 2A, 4A, 6A, 10A, 12A, 16A, 20A, 25A, 32A, 35A, 40A, 50A,
63A, 80A, 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 630A
Beseitigungszeit des Ausfalls seitens der Schutzvorrichtung. Wählen Sie unter den
folgenden Werten aus: 0.1s, 0.2s, 0.4s, 1s, 5s
(*) Werte können variieren
Z
≤ Z
L-PE
Z
≤ Z
L-N
Grenzwert
der
DE - 105
) in einphasigen Systemen durchgeführt
L-N
(1)
LIM
(2)
LIM
Impedanz
je
nach
EASYTEST-COMBI519
Schutzvorrichtung
