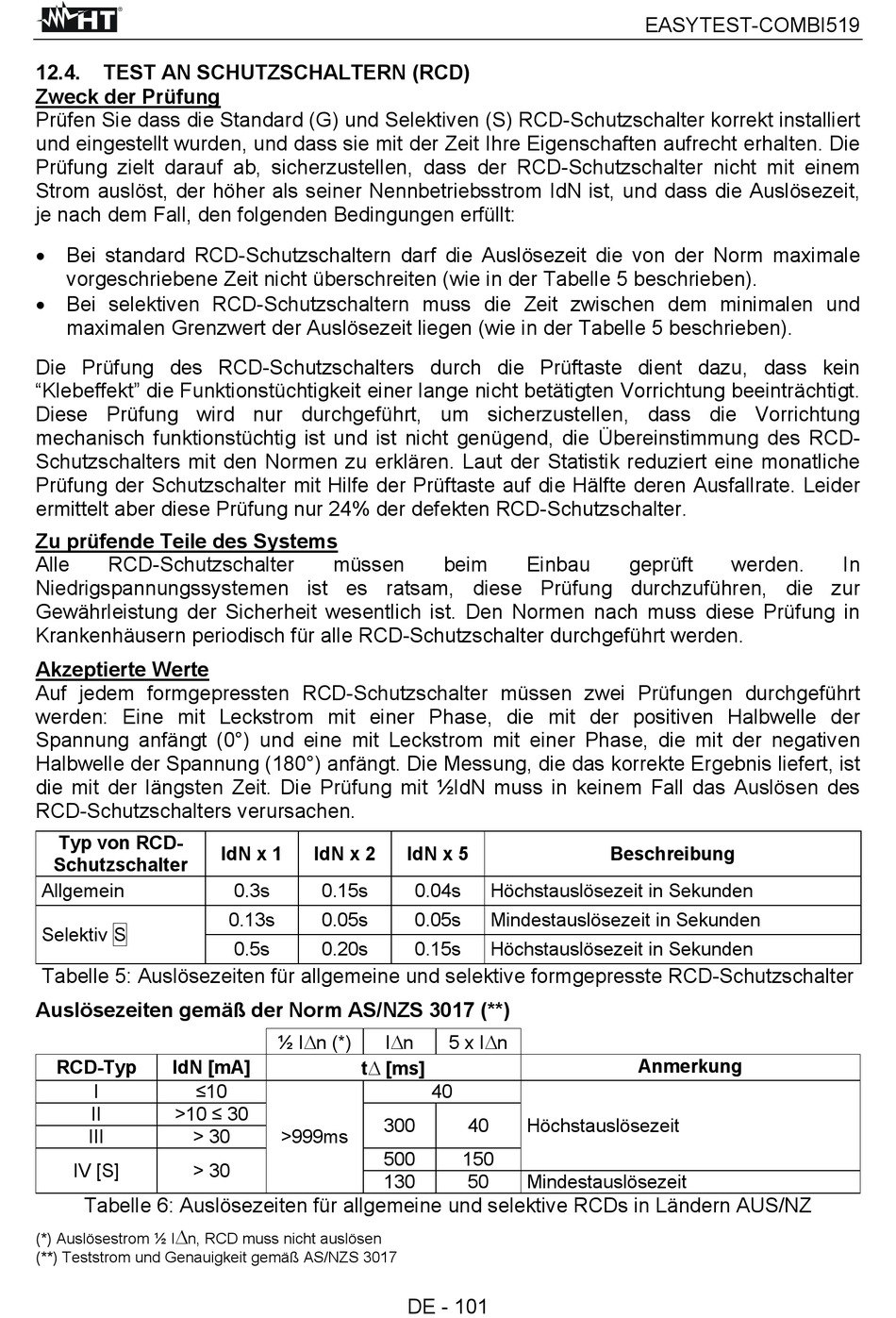

TEST AN SCHUTZSCHALTERN (RCD)
Zweck der Prüfung
Prüfen Sie dass die Standard (G) und Selektiven (S) RCD-Schutzschalter korrekt installiert
und eingestellt wurden, und dass sie mit der Zeit Ihre Eigenschaften aufrecht erhalten. Die
Prüfung zielt darauf ab, sicherzustellen, dass der RCD-Schutzschalter nicht mit einem
Strom auslöst, der höher als seiner Nennbetriebsstrom IdN ist, und dass die Auslösezeit,
je nach dem Fall, den folgenden Bedingungen erfüllt:
Bei standard RCD-Schutzschaltern darf die Auslösezeit die von der Norm maximale
vorgeschriebene Zeit nicht überschreiten (wie in der Tabelle 5 beschrieben).
Bei selektiven RCD-Schutzschaltern muss die Zeit zwischen dem minimalen und
maximalen Grenzwert der Auslösezeit liegen (wie in der Tabelle 5 beschrieben).
Die Prüfung des RCD-Schutzschalters durch die Prüftaste dient dazu, dass kein
"Klebeffekt" die Funktionstüchtigkeit einer lange nicht betätigten Vorrichtung beeinträchtigt.
Diese Prüfung wird nur durchgeführt, um sicherzustellen, dass die Vorrichtung
mechanisch funktionstüchtig ist und ist nicht genügend, die Übereinstimmung des RCD-
Schutzschalters mit den Normen zu erklären. Laut der Statistik reduziert eine monatliche
Prüfung der Schutzschalter mit Hilfe der Prüftaste auf die Hälfte deren Ausfallrate. Leider
ermittelt aber diese Prüfung nur 24% der defekten RCD-Schutzschalter.
Zu prüfende Teile des Systems
Alle
RCD-Schutzschalter
Niedrigspannungssystemen ist es ratsam, diese Prüfung durchzuführen, die zur
Gewährleistung der Sicherheit wesentlich ist. Den Normen nach muss diese Prüfung in
Krankenhäusern periodisch für alle RCD-Schutzschalter durchgeführt werden.
Akzeptierte Werte
Auf jedem formgepressten RCD-Schutzschalter müssen zwei Prüfungen durchgeführt
werden: Eine mit Leckstrom mit einer Phase, die mit der positiven Halbwelle der
Spannung anfängt (0°) und eine mit Leckstrom mit einer Phase, die mit der negativen
Halbwelle der Spannung (180°) anfängt. Die Messung, die das korrekte Ergebnis liefert, ist
die mit der längsten Zeit. Die Prüfung mit ½IdN muss in keinem Fall das Auslösen des
RCD-Schutzschalters verursachen.
Typ von RCD-
Schutzschalter
Allgemein
Selektiv S
Tabelle 5: Auslösezeiten für allgemeine und selektive formgepresste RCD-Schutzschalter
Auslösezeiten gemäß der Norm AS/NZS 3017 (**)
RCD-Typ
IdN [mA]
I
≤10
II
>10 ≤ 30
III
> 30
IV [S]
> 30
Tabelle 6: Auslösezeiten für allgemeine und selektive RCDs in Ländern AUS/NZ
(*) Auslösestrom ½ I
n, RCD muss nicht auslösen
(**) Teststrom und Genauigkeit gemäß AS/NZS 3017
müssen
IdN x 1
IdN x 2
0.3s
0.15s
0.13s
0.05s
0.5s
0.20s
½ I
n (*)
I
t
[ms]
300
>999ms
500
130
beim
Einbau
IdN x 5
0.04s
Höchstauslösezeit in Sekunden
0.05s
Mindestauslösezeit in Sekunden
0.15s
Höchstauslösezeit in Sekunden
n
5 x I
n
40
40
Höchstauslösezeit
150
50
Mindestauslösezeit
