THEORIE
12.1.
DURCHGANGSPRÜFUNG AN SCHUTZLEITERN
Zweck der Prüfung
Die Durchgangsprüfung dient zur Überprüfung des Durchgangs von:
Schutzleitern (PE), primären (EQP) und sekundären Potentialausgleichsleitern (EQS)
in TT und TN-S Systemen
Neutralleitern mit Funktion als Schutzleiter (PEN) in TN-C Systemen.
Bevor Sie diese Prüfung ausführen, vergewissern Sie sich, dass die gelb-grünen Schutz-
und Potentialausgleichsleiter vorhanden sind und dass die verwendeten Abschnitte den
Normen entsprechen.
Zu prüfende Teile des Systems

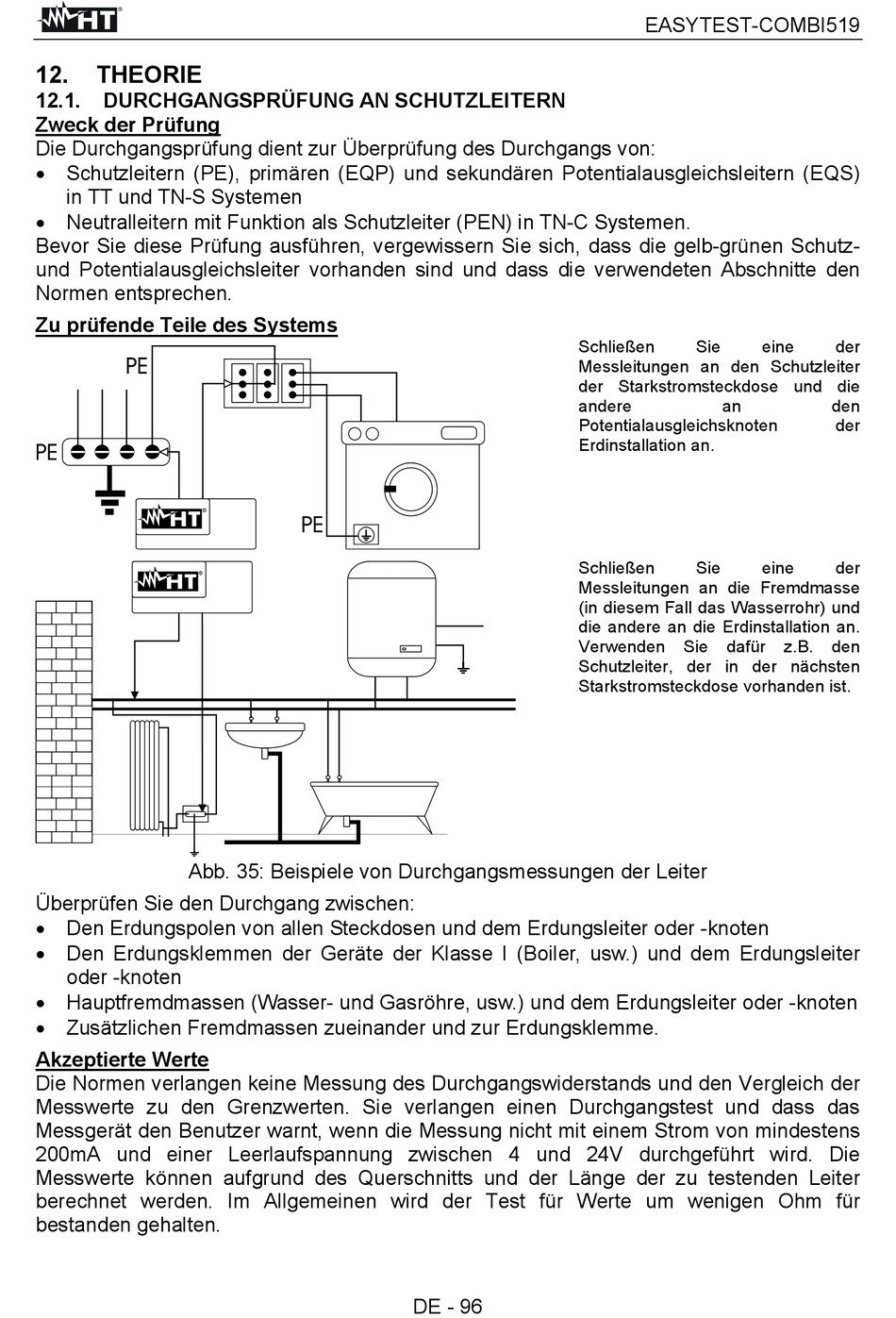

Abb. 35: Beispiele von Durchgangsmessungen der Leiter
Überprüfen Sie den Durchgang zwischen:
Den Erdungspolen von allen Steckdosen und dem Erdungsleiter oder -knoten
Den Erdungsklemmen der Geräte der Klasse I (Boiler, usw.) und dem Erdungsleiter
oder -knoten
Hauptfremdmassen (Wasser- und Gasröhre, usw.) und dem Erdungsleiter oder -knoten
Zusätzlichen Fremdmassen zueinander und zur Erdungsklemme.
Akzeptierte Werte
Die Normen verlangen keine Messung des Durchgangswiderstands und den Vergleich der
Messwerte zu den Grenzwerten. Sie verlangen einen Durchgangstest und dass das
Messgerät den Benutzer warnt, wenn die Messung nicht mit einem Strom von mindestens
200mA und einer Leerlaufspannung zwischen 4 und 24V durchgeführt wird. Die
Messwerte können aufgrund des Querschnitts und der Länge der zu testenden Leiter
berechnet werden. Im Allgemeinen wird der Test für Werte um wenigen Ohm für
bestanden gehalten.
Schließen
Messleitungen an den Schutzleiter
der Starkstromsteckdose und die
andere
Potentialausgleichsknoten
Erdinstallation an.
Schließen
Messleitungen an die Fremdmasse
(in diesem Fall das Wasserrohr) und
die andere an die Erdinstallation an.
Verwenden
Schutzleiter, der in der nächsten
Starkstromsteckdose vorhanden ist.
DE - 96
EASYTEST-COMBI519
Sie
eine
an
Sie
eine
Sie
dafür
z.B.
der
den
der
der
den
