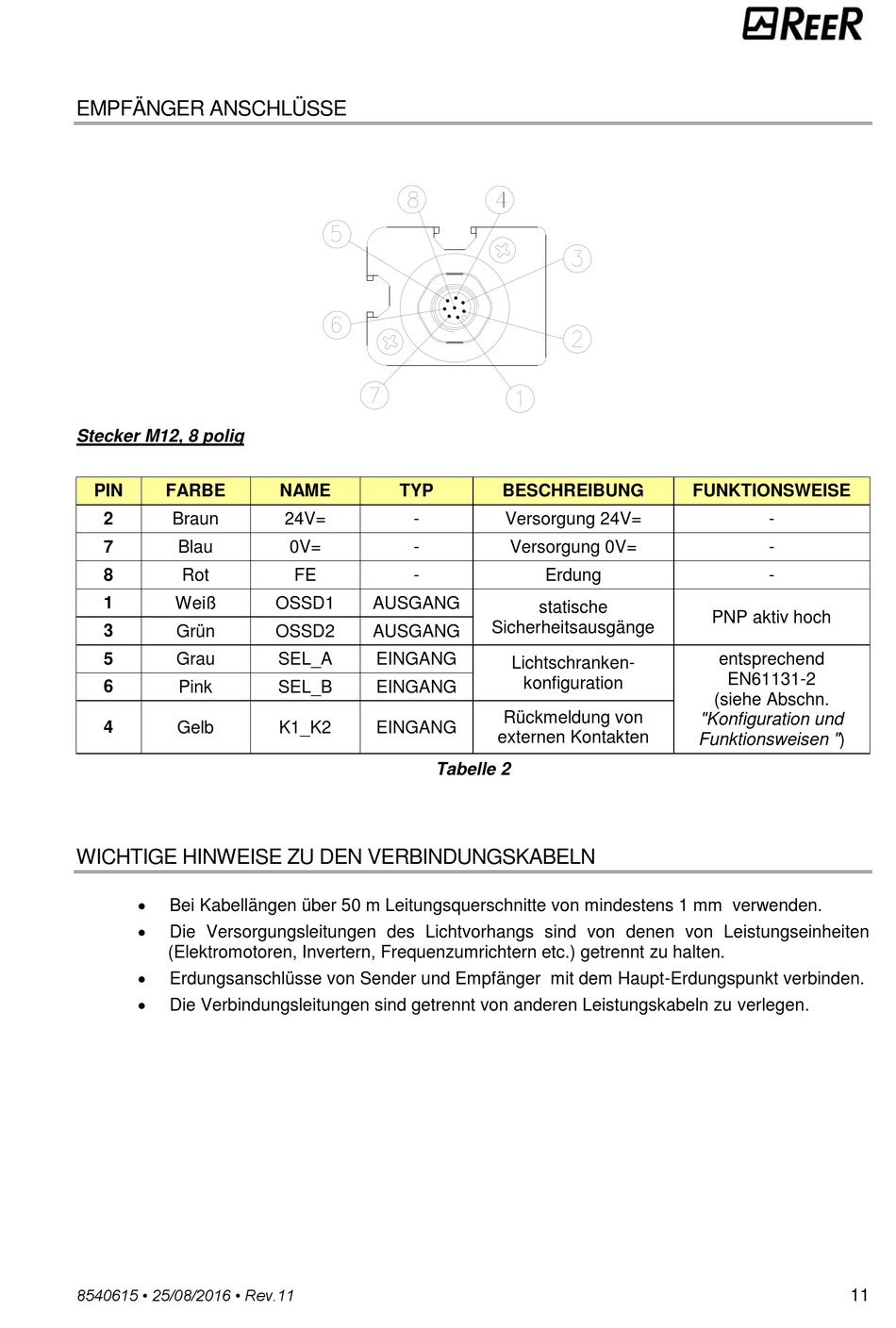

EMPFÄNGER ANSCHLÜSSE
Stecker M12, 8 polig
PIN
FARBE
2
Braun
7
Blau
8
Rot
1
Weiß
3
Grün
5
Grau
6
Pink
4
Gelb
WICHTIGE HINWEISE ZU DEN VERBINDUNGSKABELN
Bei Kabellängen über 50 m Leitungsquerschnitte von mindestens 1 mm verwenden.
Die Versorgungsleitungen des Lichtvorhangs sind von denen von Leistungseinheiten
(Elektromotoren, Invertern, Frequenzumrichtern etc.) getrennt zu halten.
Erdungsanschlüsse von Sender und Empfänger mit dem Haupt-Erdungspunkt verbinden.
Die Verbindungsleitungen sind getrennt von anderen Leistungskabeln zu verlegen.
8540615 • 25/08/2016 • Rev.11
NAME
TYP
24V=
-
0V=
-
FE
-
OSSD1
AUSGANG
OSSD2
AUSGANG
SEL_A
EINGANG
SEL_B
EINGANG
K1_K2
EINGANG
Tabelle 2
BESCHREIBUNG
Versorgung 24V=
Versorgung 0V=
Erdung
statische
Sicherheitsausgänge
Lichtschranken-
konfiguration
Rückmeldung von
externen Kontakten
FUNKTIONSWEISE
-
-
-
PNP aktiv hoch
entsprechend
EN61131-2
(siehe Abschn.
"Konfiguration und
Funktionsweisen ")
11
