4.13
Anschlussklemmen und Verdrahtung
Die Anschlussklemmen sind gemäß IP20 fingersicher konstruiert und für Feld- und Fabrikverdrahtung
geeignet.
Type
Anschlussquerschnitt
Anschlussquerschnitt
(AWG)
Abisolierlänge
e* = eindrähtig, Draht massiv
f* = feindrähtig, Litze
a* = mit Aderendhülse
4.14
Anschlussschemata

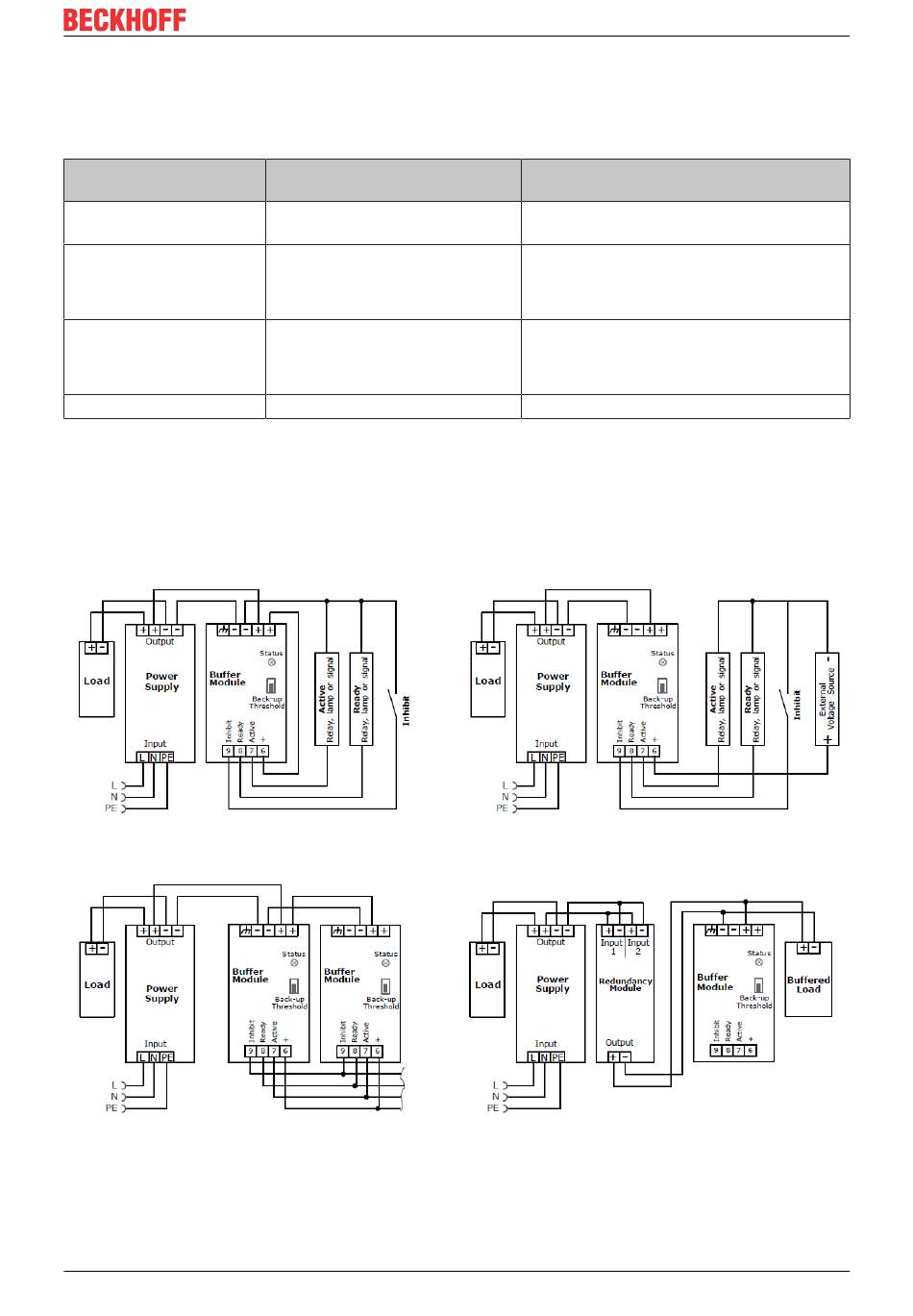

Abb. 15: Allgemeines Anschlussschema; Signale, die von einer externen Spannungsquelle versorgt werden
Abb. 16: Parallelschalten von Puffermodulen; Entkopplung von gepufferten Strängen
PS9031-4820-0001
Versorgungsspannung, Gehäu-
semasse
Schnellanschluss-
Federzugklemmen
e*: max. 6mm²
f*: max. 4mm²
a*: max 4mm² (d<2,8mm)
e*: AWG 20-10
f*: AWG 20-10
a* AWG 20-10
10mm
Version: 1.0
Technische Daten, Anwendungshinweise, Verdrahtung
Signal
Steckbare Schraubklemmen
e*: max. 2,5mm²
f*: max. 2,5mm²
a*: max. 2,5mm² (d<2,25mm)
e*: AWG 22-14
f*: AWG 22-14
a*: AWG 22-14
6mm
21
