Übersicht

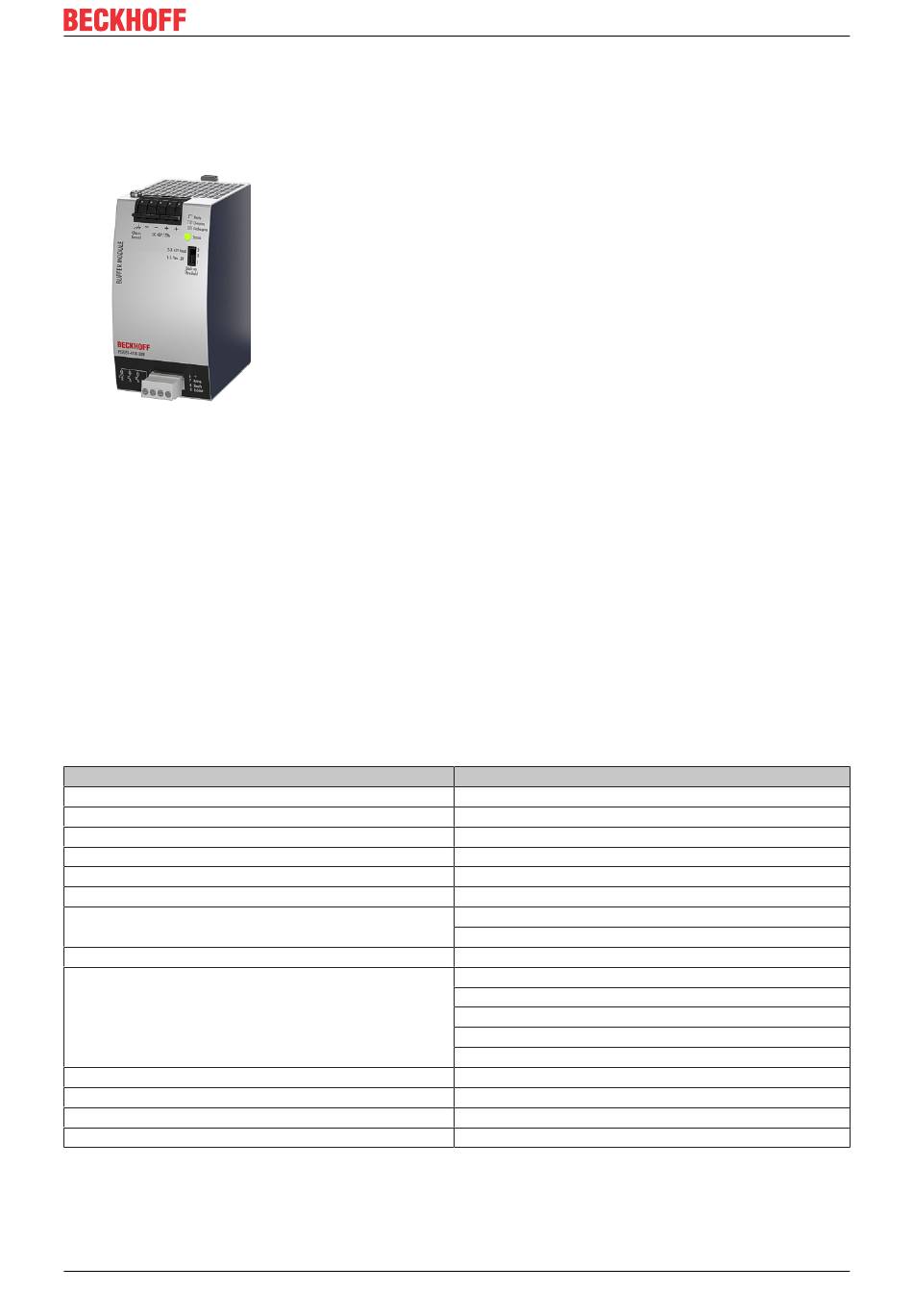

PS9031-4820-0001 | Puffermodul 48V, 20A, 100 ms
Das Puffermodul 9031-4820-0001 ist ein Zusatzgerät für geregelte DC-48V-Netzteile, das für verschiedene
Zwecke eingesetzt werden kann:
• Überbrückung von Ausfällen des DC-Spannungsnetzes mit zusätzlicher Leistung
• Verlängern der Überbrückungszeit nach Ausfall der AC-Spannung.
• Kurzzeitige Bereitstellung eines zusätzlichen Spitzenstroms, der über dem Nennstrom des Netzteils
liegt.
Das Puffermodul verwendet wartungsfreie Elektrolytkondensatoren zur Energiespeicherung, die den Einsatz
auch bei Umgebungstemperaturen bis zu +70°C ermöglichen.
Das Gerät benötigt keine Steuerverdrahtung. Es kann an beliebiger Stelle parallel zum Lastkreis geschaltet
werden.
Puffermodule können parallelgeschaltet werden, um die Ausgangsstrombelastbarkeit oder die
Überbrückungszeit zu erhöhen
Technische Daten in Kurzform
Tech. Dat. in Kurzform
Versorgungsspannung
Erforderliche Spannung zum Laden der Kondensatoren
Schwellenspannung für Pufferbetrieb
Pufferspannung
Pufferstrom
Ladedauer
Stromaufnahme
Verlustleistung
Pufferzeit
Temperaturbereich
Abmessungen (B x H x T)
Gewicht
Kennzeichnungen/Zulassungen
*) Alle Werte typisch für 48V, 20A, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders
angegeben
PS9031-4820-0001
• Pufferung mit Elektrolytkondensatoren
• Pufferung von 48V-Lasten
• Minimale Überbrückungszeit 0,1s bei 20A, 0,2s bei 10A und längere Überbrückungszeit bei
kleineren Lasten
• Eindeutige Statusanzeige durch Status-LED und Meldeklemmen
• Schnellanschlussklemmen mit Federklemmen
*)
PS9031-4820-0001
DC48V, -20%/+25% (38,4-60Vdc)
46Vdc
45V / V
45V / V
20A
Typ. 21s
Typ. 40mA (Stand-by-Modus)
Max. 500mA (beim Laden)
1.9W (Stand-by-Modus)
Min. 100ms (bei 45V, 20A)
Min. 200ms (bei 45V, 10A)
Typ. 150ms (bei 45V, 20A)
Typ. 300ms (bei 45V, 10A)
Typ. 21s (bei 45V, 0.1A)
-25°C to +70°C (im Betrieb)
64x124x102mm
740g
CE, cULus
Version: 1.0
-1V (einstellbar)
IN
-1V (einstellbar)
IN
