Abmessungen und Gewicht
Baubreite
Höhe
Tiefe
Gewicht
DIN-Schiene
Gehäusewerkstoff
Eindringschutz
Einbauabstände

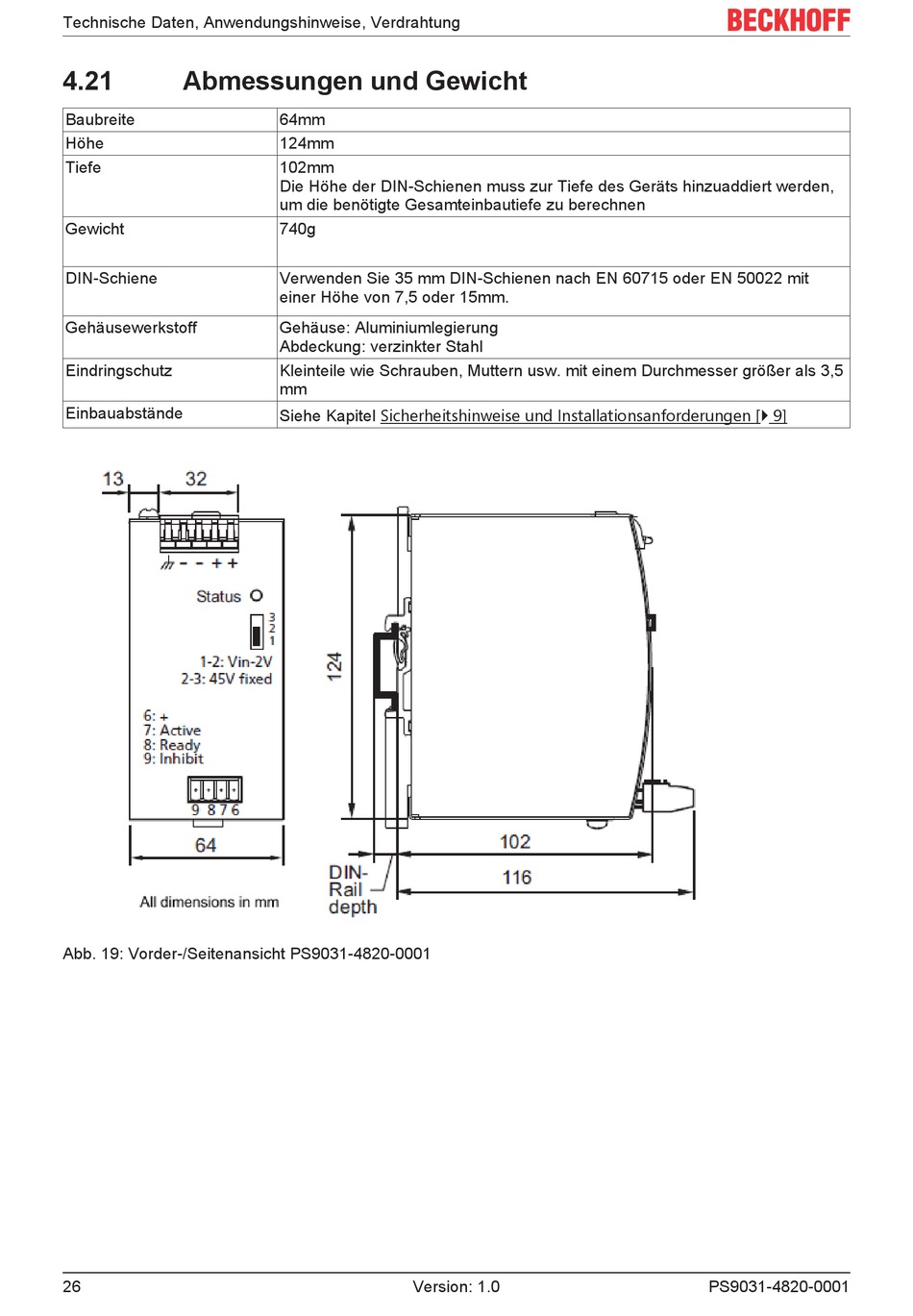

Abb. 19: Vorder-/Seitenansicht PS9031-4820-0001
26
64mm
124mm
102mm
Die Höhe der DIN-Schienen muss zur Tiefe des Geräts hinzuaddiert werden,
um die benötigte Gesamteinbautiefe zu berechnen
740g
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit
einer Höhe von 7,5 oder 15mm.
Gehäuse: Aluminiumlegierung
Abdeckung: verzinkter Stahl
Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser größer als 3,5
mm
Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9]
Version: 1.0
PS9031-4820-0001
