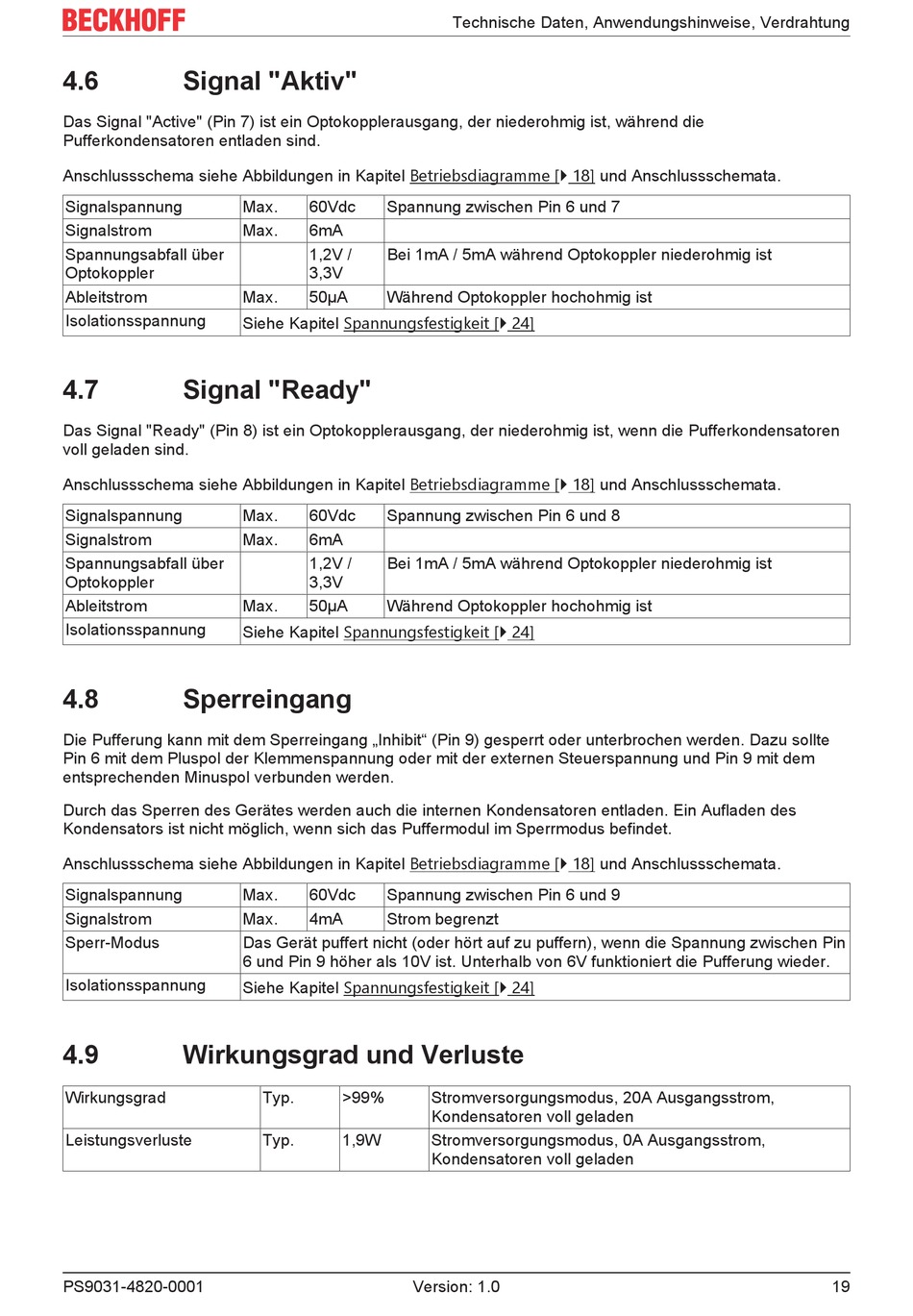

4.6
Signal "Aktiv"
Das Signal "Active" (Pin 7) ist ein Optokopplerausgang, der niederohmig ist, während die
Pufferkondensatoren entladen sind.
Anschlussschema siehe Abbildungen in Kapitel Betriebsdiagramme [} 18] und Anschlussschemata.
Signalspannung
Signalstrom
Spannungsabfall über
Optokoppler
Ableitstrom
Isolationsspannung
4.7
Signal "Ready"
Das Signal "Ready" (Pin 8) ist ein Optokopplerausgang, der niederohmig ist, wenn die Pufferkondensatoren
voll geladen sind.
Anschlussschema siehe Abbildungen in Kapitel Betriebsdiagramme [} 18] und Anschlussschemata.
Signalspannung
Signalstrom
Spannungsabfall über
Optokoppler
Ableitstrom
Isolationsspannung
4.8
Sperreingang
Die Pufferung kann mit dem Sperreingang „Inhibit" (Pin 9) gesperrt oder unterbrochen werden. Dazu sollte
Pin 6 mit dem Pluspol der Klemmenspannung oder mit der externen Steuerspannung und Pin 9 mit dem
entsprechenden Minuspol verbunden werden.
Durch das Sperren des Gerätes werden auch die internen Kondensatoren entladen. Ein Aufladen des
Kondensators ist nicht möglich, wenn sich das Puffermodul im Sperrmodus befindet.
Anschlussschema siehe Abbildungen in Kapitel Betriebsdiagramme [} 18] und Anschlussschemata.
Signalspannung
Signalstrom
Sperr-Modus
Isolationsspannung
4.9
Wirkungsgrad und Verluste
Wirkungsgrad
Leistungsverluste
PS9031-4820-0001
Max.
60Vdc
Spannung zwischen Pin 6 und 7
Max.
6mA
1,2V /
Bei 1mA / 5mA während Optokoppler niederohmig ist
3,3V
Max.
50µA
Während Optokoppler hochohmig ist
Siehe Kapitel Spannungsfestigkeit [} 24]
Max.
60Vdc
Spannung zwischen Pin 6 und 8
Max.
6mA
1,2V /
Bei 1mA / 5mA während Optokoppler niederohmig ist
3,3V
Max.
50µA
Während Optokoppler hochohmig ist
Siehe Kapitel Spannungsfestigkeit [} 24]
Max.
60Vdc
Spannung zwischen Pin 6 und 9
Max.
4mA
Strom begrenzt
Das Gerät puffert nicht (oder hört auf zu puffern), wenn die Spannung zwischen Pin
6 und Pin 9 höher als 10V ist. Unterhalb von 6V funktioniert die Pufferung wieder.
Siehe Kapitel Spannungsfestigkeit [} 24]
Typ.
>99%
Typ.
1,9W
Version: 1.0
Technische Daten, Anwendungshinweise, Verdrahtung
Stromversorgungsmodus, 20A Ausgangsstrom,
Kondensatoren voll geladen
Stromversorgungsmodus, 0A Ausgangsstrom,
Kondensatoren voll geladen
19
