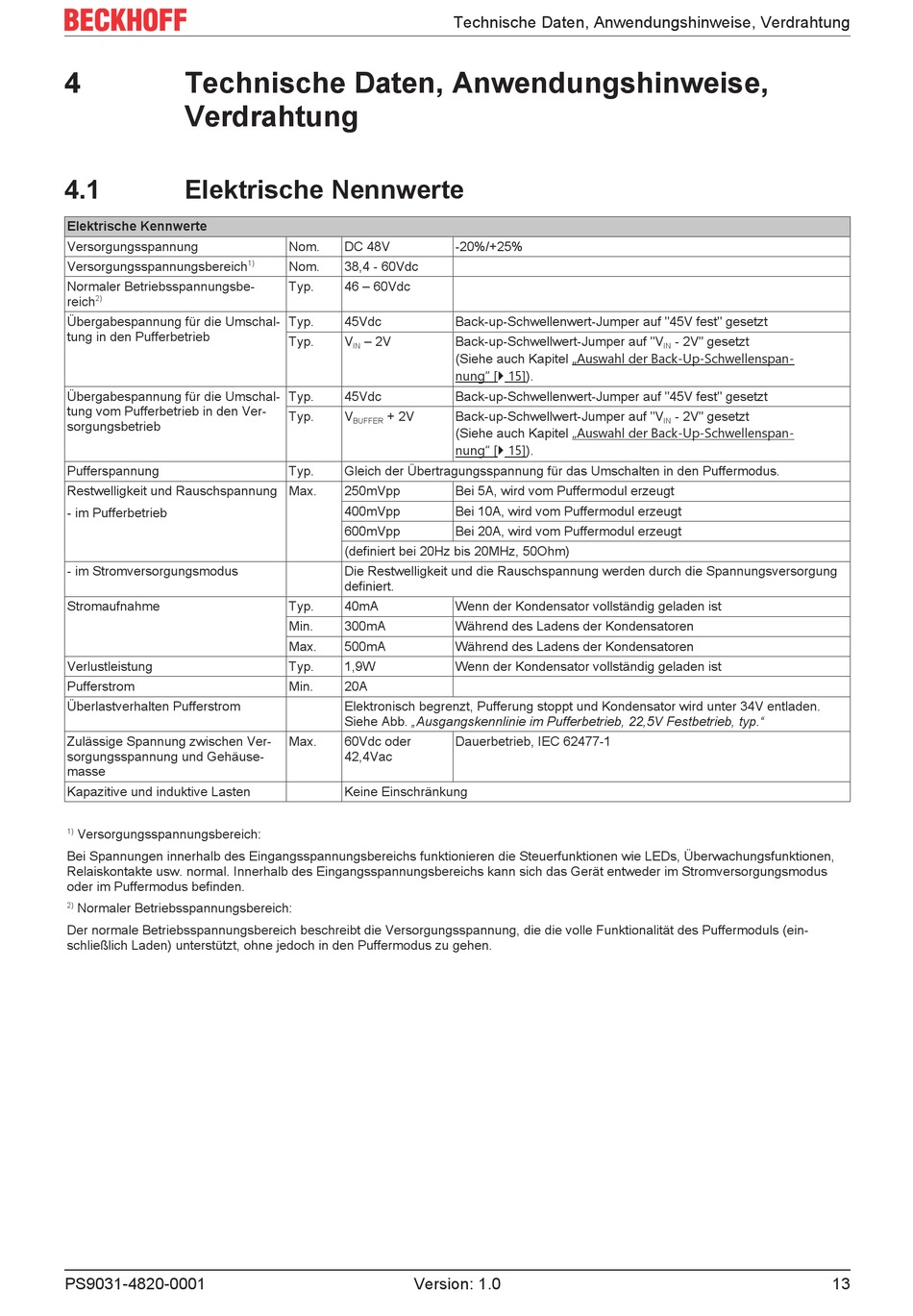

4
Technische Daten, Anwendungshinweise,
Verdrahtung
4.1
Elektrische Nennwerte
Elektrische Kennwerte
Versorgungsspannung
Versorgungsspannungsbereich
Normaler Betriebsspannungsbe-
2)
reich
Übergabespannung für die Umschal-
tung in den Pufferbetrieb
Übergabespannung für die Umschal-
tung vom Pufferbetrieb in den Ver-
sorgungsbetrieb
Pufferspannung
Restwelligkeit und Rauschspannung
- im Pufferbetrieb
- im Stromversorgungsmodus
Stromaufnahme
Verlustleistung
Pufferstrom
Überlastverhalten Pufferstrom
Zulässige Spannung zwischen Ver-
sorgungsspannung und Gehäuse-
masse
Kapazitive und induktive Lasten
1)
Versorgungsspannungsbereich:
Bei Spannungen innerhalb des Eingangsspannungsbereichs funktionieren die Steuerfunktionen wie LEDs, Überwachungsfunktionen,
Relaiskontakte usw. normal. Innerhalb des Eingangsspannungsbereichs kann sich das Gerät entweder im Stromversorgungsmodus
oder im Puffermodus befinden.
2)
Normaler Betriebsspannungsbereich:
Der normale Betriebsspannungsbereich beschreibt die Versorgungsspannung, die die volle Funktionalität des Puffermoduls (ein-
schließlich Laden) unterstützt, ohne jedoch in den Puffermodus zu gehen.
PS9031-4820-0001
Nom.
DC 48V
1)
Nom.
38,4 - 60Vdc
Typ.
46 – 60Vdc
Typ.
45Vdc
Typ.
V
– 2V
IN
Typ.
45Vdc
Typ.
V
+ 2V
BUFFER
Typ.
Gleich der Übertragungsspannung für das Umschalten in den Puffermodus.
Max.
250mVpp
400mVpp
600mVpp
(definiert bei 20Hz bis 20MHz, 50Ohm)
Die Restwelligkeit und die Rauschspannung werden durch die Spannungsversorgung
definiert.
Typ.
40mA
Min.
300mA
Max.
500mA
Typ.
1,9W
Min.
20A
Elektronisch begrenzt, Pufferung stoppt und Kondensator wird unter 34V entladen.
Siehe Abb. „Ausgangskennlinie im Pufferbetrieb, 22,5V Festbetrieb, typ."
Max.
60Vdc oder
42,4Vac
Keine Einschränkung
Version: 1.0
Technische Daten, Anwendungshinweise, Verdrahtung
-20%/+25%
Back-up-Schwellenwert-Jumper auf "45V fest" gesetzt
Back-up-Schwellwert-Jumper auf "V
(Siehe auch Kapitel „Auswahl der Back-Up-Schwellenspan-
nung" [} 15]).
Back-up-Schwellenwert-Jumper auf "45V fest" gesetzt
Back-up-Schwellwert-Jumper auf "V
(Siehe auch Kapitel „Auswahl der Back-Up-Schwellenspan-
nung" [} 15]).
Bei 5A, wird vom Puffermodul erzeugt
Bei 10A, wird vom Puffermodul erzeugt
Bei 20A, wird vom Puffermodul erzeugt
Wenn der Kondensator vollständig geladen ist
Während des Ladens der Kondensatoren
Während des Ladens der Kondensatoren
Wenn der Kondensator vollständig geladen ist
Dauerbetrieb, IEC 62477-1
- 2V" gesetzt
IN
- 2V" gesetzt
IN
13
