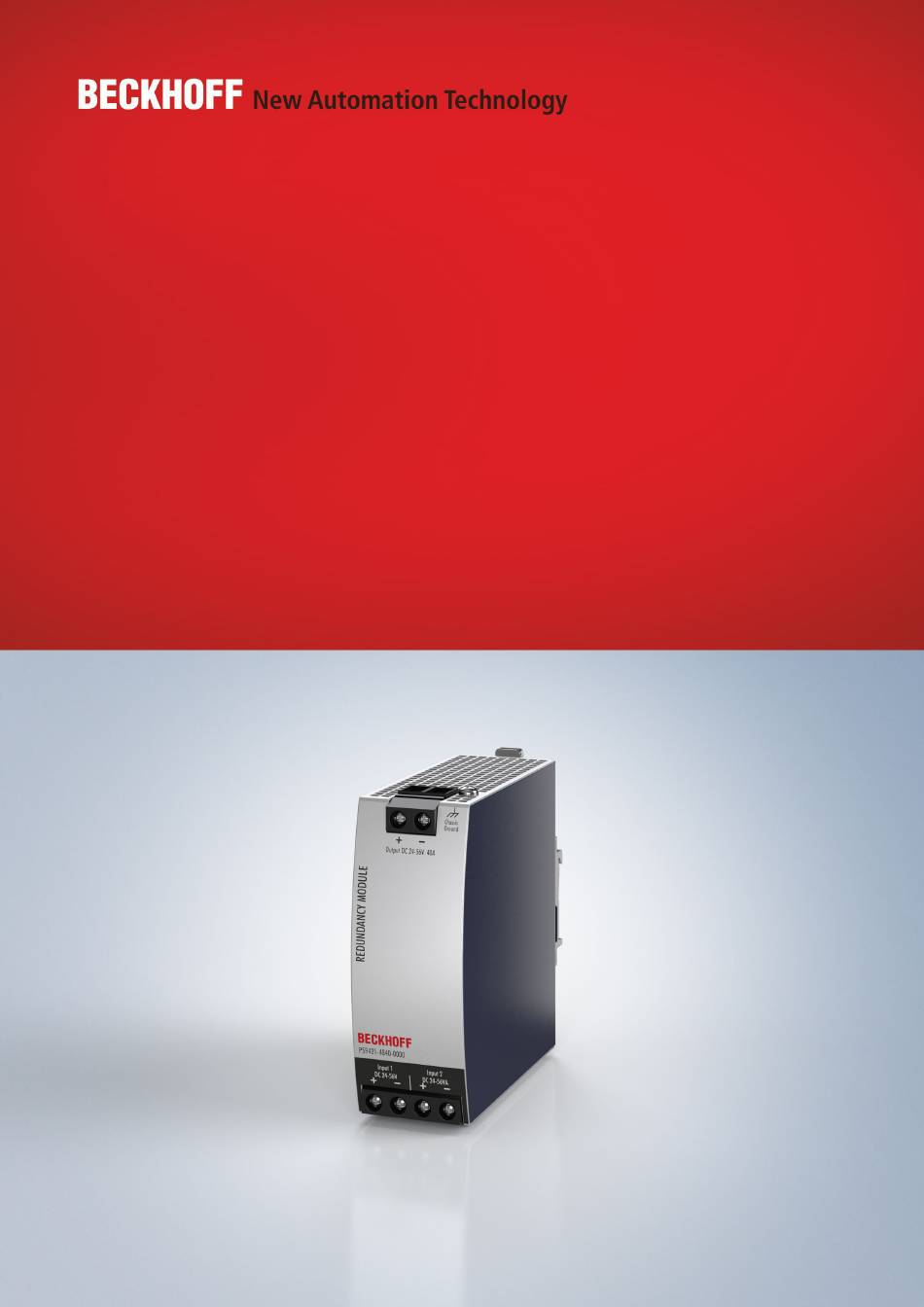

- Seite 1 Dokumentation | DE PS9421-4840-0000 Redundanz-Modul 24 - 56 V DC, 40 A 21.06.2021 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
3.12 Konformitätserklärung und Zulassungen .................. 20 3.13 Abmessungen und Gewicht...................... 21 4 Anwendungshinweise .......................... 22 Empfehlungen für Redundanzbetrieb .................... 22 Seitliche Installationsabstände ...................... 22 Applikationsbeispiele ........................ 23 Einbaulagen............................. 25 5 Anhang .............................. 27 Zubehör ............................ 27 Kompatible Stromversorgungen für PS9421-4840-0000.............. 29 Ausgabestände der Dokumentation .................... 30 Support und Service ........................ 31 PS9421-4840-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS9421-4840-0000...
-
Seite 5: Übersicht
• Breite nur 46mm • Robustes Metallgehäuse Das PS9421-4840-0000 ist ein Redundanz-Modul, das zum Aufbau von 1+1 und N+1-redundanten Systemen verwendet werden kann. Es verfügt über zwei Eingangskanäle, an die Stromversorgungen mit bis zu 20 A Ausgangsstrom angeschlossen werden können, und einen Ausgang, der Nennströme bis zu 40 A führen kann. -
Seite 6: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS9421-4840-0000 Redundanz-Modul GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Schalten Sie die Spannungsversorgung aus, bevor Sie am Gerät arbeiten. Sorgen Sie für eine Absiche- rung gegen ungewolltes Wiedereinschalten. • Öffnen, verändern oder reparieren Sie das Gerät nicht.
- Seite 9 • Die maximale Temperatur der Umgebungsluft beträgt +70°C (+158°F). Die Betriebstemperatur entspricht der Umgebungslufttemperatur und ist 2 cm unterhalb des Geräts definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5 % und 95 % relativer Luftfeuchtigkeit aus- gelegt. PS9421-4840-0000 Version: 1.0...
-
Seite 10: Terminologie Und Abkürzungen
Weiterbetrieb nach den meisten Ausfällen eines einzelnen Netzteils zu gewährleisten. Alle Stromversorgungsausgänge sollten durch Dioden oder andere Schaltvorrichtungen voneinander isoliert werden. Beispiel: Um ein 40-A-Redundanzsystem zu erreichen, werden fünf 10-A-Netzteile in einem N+1-Redundanzsystem benötigt. Abb. 1: Verdrahtungsschema für 1+1-Redundanz und N+1-Redundanz Version: 1.0 PS9421-4840-0000... -
Seite 11: Technische Daten, Montage, Verdrahtung
Gilt für Überlastungen, die zu Spannungen unter 6 V führen. Stellen Sie sicher, dass der Effektivstrom diesen Wert nicht überschreitet. Rückwärtsstrom Max. Bei 48V, pro Eingang, -40°C bis +70°C Rückwärtsspannung Max. 65Vdc Am Ausgang anliegende Spannung, dauerhaft zulässig Ausgangskapazität Typ. 310µF PS9421-4840-0000 Version: 1.0... - Seite 12 Technische Daten, Montage, Verdrahtung Abb. 2: Spannungsabfall zwischen Eingang und Ausgang, wenn beide Eingänge Strom ziehen, (typische 1+1-Redundanz, wenn die Ausgangsspannungen der beiden Geräte gleich sind) Abb. 3: Spannungsabfall zwischen Eingang und Ausgang, wenn nur ein Eingang Strom zieht Version: 1.0 PS9421-4840-0000...
-
Seite 13: Verlustleistung
Verlustleistung Eingang an eine Stromquelle angeschlossen Typ. 0,22W 0,62W Bei keinem Ausgangsstrom, wenn beide Eingänge an eine Stromquelle angeschlossen sind Abb. 4: Verlustleistung, wenn beide Eingänge den gleichen Strom aufnehmen Abb. 5: Verlustleistung, wenn nur ein Eingang verwendet wird PS9421-4840-0000 Version: 1.0... -
Seite 14: Funktionsschaltbild
AWG 22-8 (AWG) f*: AWG 22-8 f*: AWG 22-8 a*: AWG 22-8 (d<5,2mm) a*: AWG 22-8 (d<5,2mm) Abisolierlänge 12mm / 0.5inch 12mm / 0.5inch e* = eindrähtig, Draht massiv f* = feindrähtig, Litze a* = mit Aderendhülse Version: 1.0 PS9421-4840-0000... -
Seite 15: Frontseite Und Anschlusselemente

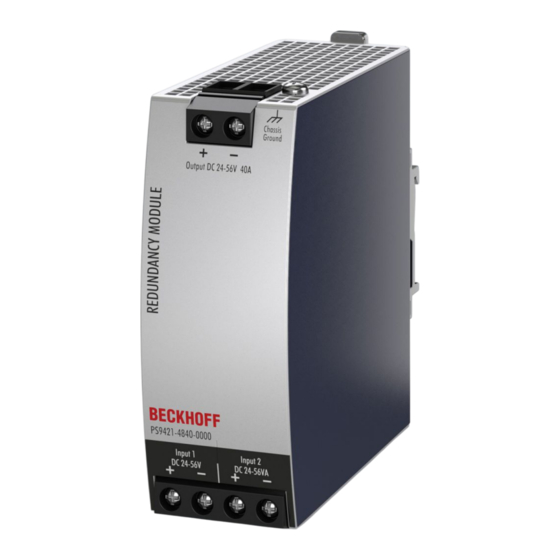

Technische Daten, Montage, Verdrahtung Frontseite und Anschlusselemente Abb. 7: PS9421-4840-0000, Frontansicht Ausgangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Positiver Ausgang Negativer Ausgang Eingangsklemmen (Schraubklemmen) Bezeichnung (B1) Beschreibung Positiver Eingang Kanal 1 Negativer Eingang Kanal 1 Bezeichnung (B2) Beschreibung Positiver Eingang Kanal 2 Negativer Eingang Kanal 2... -
Seite 16: Lebenserwartung
IEC 61709 MTBF 211.000h 178.000h Bei 48V, +40°C Ground Fixed GF40 MIL HDBK 217F 288.000h 238.000h Bei 48V, +25°C Ground Fixed GF25 959.000h 839.000h Bei 48V, +40°C, Ground Benign GB40 1.332.000h 1.144.000h Bei 48V, +25°C, Ground Benign GB25 Version: 1.0 PS9421-4840-0000... -
Seite 17: Emv
CISPR 16-2-1 Leitungsgebundene Störaussendung IEC/CISPR 16-1-2, IEC/ Grenzwerte für DC-Netzanschlüsse nach EN 61000-6-3 erfüllt Ausgangsleitungen CISPR 16-2-1 Störaussendung EN 55011, EN 55022 Klasse B Schaltfrequenzen Wandler für Hilfsversorgungsspannung 55 bis180kHz Die Frequenz ist abhängig von der Eingangsspannung PS9421-4840-0000 Version: 1.0... -
Seite 18: Umgebung
30g 6ms, 20g 11ms Nach IEC 60068-2-27 3 Stöße/Richtung, 18 Stöße gesamt Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Abb. 8: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS9421-4840-0000... -
Seite 19: Sicherheits- Und Schutzfunktionen
2s runter) anlegen. Verbinden Sie vor der Prüfung alle Eingangsklemmen miteinander sowie alle Ausgangspole. Stellen Sie bei der Prüfung die Einstellungen für den Abschaltstrom auf den Wert in der untenstehenden Tabelle ein. Abb. 9: Spannungsfestigkeit Typprüfung 500Vac Stückprüfung 500Vac Feldprüfung 500Vac Einstellungen des Feldtest- > 2mA Abschaltstroms PS9421-4840-0000 Version: 1.0... -
Seite 20: Konformitätserklärung Und Zulassungen
Class I Division 2 Groups A, B, C, D locations and for use in Group II Category 3 (Zone 2) environments Applicable for US and Canada Classification: ATEX: EPS 11 ATEX 1 312 X, II 3G EX ec IIC T4 Gc Classification: IECEx EPS 21.0018X Version: 1.0 PS9421-4840-0000... -
Seite 21: Abmessungen Und Gewicht
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder 15mm. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: verzinkter Stahl Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser größer als 3,6 Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Abb. 10: Vorder-/Seitenansicht PS2001-4810-0000 PS9421-4840-0000 Version: 1.0... -
Seite 22: Anwendungshinweise
Der Abstand zwischen den Netzteilen und dem Redundanzmodul kann auf Null reduziert werden, wenn folgende Bedingungen erfüllt sind: • 1+1-Redundanzanwendungen. • Die Stromversorgungen sind ebenfalls von Beckhoff. • Das Redundanzmodul befindet sich zwischen den beiden Netzteilen. • Die Ausgangsspannung ist bei beiden Netzteilen auf den gleichen Pegel eingestellt. -
Seite 23: Applikationsbeispiele
Anwendungshinweise Applikationsbeispiele 1+1 Redundanz bis zu 48V, 20A 1+1-Redundanz bis 20A erfordert zwei 48V, 20A Netzteile und ein Redundanzmodul 40 A. Abb. 12: Anschlussplan, 1+1 Redundanz, 20A Ausgangsstrom PS9421-4840-0000 Version: 1.0... - Seite 24 Anwendungshinweise N+1-Redundanz, Beispiel mit 48V, 60A Für eine N+1-Redundanz bis 60A sind vier Netzteile mit 48V, 20A und zwei Redundanzmodule 40 A erforderlich. Abb. 13: Anschlussplan, N+1-Redundanz, 60A Ausgangsstrom Version: 1.0 PS9421-4840-0000...
-
Seite 25: Einbaulagen
Die in diesem Datenblatt aufgeführten Werte für Lebensdauer und MTBF gelten nur für die Standardmontageausrichtung. Die folgenden Kurven geben einen Anhaltspunkt für zulässige Ausgangsströme für Höhen bis zu 2000m. Abb. 14: Einbaulage A (Standard-Einbaulage) Abb. 15: Einbaulage B (auf dem Kopf stehend) Abb. 16: Einbaulage C (Tischmontage) Abb. 17: Einbaulage D (Horizontal im Uhrzeigersinn) PS9421-4840-0000 Version: 1.0... - Seite 26 Anwendungshinweise Abb. 18: Einbaulage E (Horizontal gegen den Uhrzeigersinn) Version: 1.0 PS9421-4840-0000...
-
Seite 27: Anhang
Abb. 20: Isometrische Ansicht, Einbaumaße Winkel für Wandmontage ZS5301-0005 – Winkel für die seitliche Montage Diese Halterung wird verwendet, um die Geräte seitlich mit oder ohne Verwendung einer DIN-Schiene zu montieren. Die beiden Aluminiumhalterungen und der schwarze Kunststoffgleiter der Einheit müssen abgenommen PS9421-4840-0000 Version: 1.0... - Seite 28 Anhang werden, damit die Stahlhalterungen montiert werden können. Für die seitliche DIN-Schienenmontage müssen die entfernten Aluminiumhalterungen und der schwarze Kunststoffgleiter an der Stahlhalterung montiert werden. Abb. 21: Isometrische Ansicht, Seitenmontage ohne und mit DIN-Schienenhalter; Montage Abmessungen Version: 1.0 PS9421-4840-0000...
-
Seite 29: Kompatible Stromversorgungen Für Ps9421-4840-0000
Anhang Kompatible Stromversorgungen für PS9421-4840-0000 Redundanzmodul Stromversorgungen 10 A 20 A PS9421-4840-0000 PS1021-2405-0000 PS1011-2410-0000 PS1011-2420-0000 PS1061-2405-0000 PS1061-2410-0000 PS1061-2420-0000 PS2001-2405-0000 PS2001-2410-0000 PS2001-2420-0000 PS2001-4810-0001 PS3001-2420-0001 PS3001-2410-0001 PS3011-4820-0000 PS3031-4810-0001 PS3031-4820-0000 PS9421-4840-0000 Version: 1.0... -
Seite 30: Ausgabestände Der Dokumentation
Anhang Ausgabestände der Dokumentation Version Kommentar - Korrekturen und Ergänzungen - 1. Veröffentlichung - Ergänzungen & Korrekturen - Ergänzungen & Korrekturen - Vorläufige Dokumentation für PS9421-4840-0000 Version: 1.0 PS9421-4840-0000... -
Seite 31: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 33 Mehr Informationen: www.beckhoff.de/ps9421-4840-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
