Beckhoff PS9011-2440-0000 Dokumentation
Puffer-modul 24 v dc, 40 a, 160 ms
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Beckhoff PS9011-2440-0000
Inhaltszusammenfassung für Beckhoff PS9011-2440-0000
- Seite 1 Dokumentation | DE PS9011-2440-0000 Puffer-Modul 24 V DC, 40 A, 160 ms 21.06.2021 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
4.15 Frontseite und Bedienelemente....................... 22 4.16 EMV .............................. 23 4.17 Umgebung ............................ 23 4.18 Schutzfunktionen und Sicherheitsmerkmale ................... 24 4.19 Spannungsfestigkeit ........................ 24 4.20 Konformitätserklärung und Zulassungen .................. 25 4.21 Abmessungen und Gewicht...................... 26 5 Anhang .............................. 27 Zubehör ............................ 27 Ausgabestände der Dokumentation .................... 28 Support und Service ........................ 29 PS9011-2440-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS9011-2440-0000...
-
Seite 5: Übersicht
• Minimale Überbrückungszeit 0,16s bei 40A, längere Überbrückungszeit bei kleineren Lasten • Eindeutige Statusanzeige durch Status-LED und Meldeklemmen • Extra große Schraubklemmen Das Puffermodul PS9011-2440-0000 ist ein Zusatzgerät für geregelte DC-24V-Netzteile, das für verschiedene Zwecke eingesetzt werden kann: • Überbrückung von Ausfällen des DC-Spannungsnetzes mit zusätzlicher Leistung •... -
Seite 6: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 • Verwenden Sie das Gerät nicht an feuchten Standorten oder in Bereichen, in denen mit Feuchtigkeit oder Betauung zu rechnen ist. • Berühren Sie das Gerät nicht im eingeschalteten Zustand oder unmittelbar nach dem Ausschalten. Hei- ße Oberflächen können zu Verbrennungen führen. Version: 1.0 PS9011-2440-0000...
- Seite 9 Umgebungslufttemperatur und ist 2 cm unterhalb des Gerätes definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5 % und 95 % relativer Luftfeuchtigkeit aus- gelegt. • Aus EMV-Gründen müssen die Signalleitungen (Bereit, Aktiv, Inaktiv) kürzer als 30 m sein. PS9011-2440-0000 Version: 1.0...
-
Seite 10: Terminologie Und Abkürzungen
Ein Wert mit der Einheit (Vac oder Vdc) am Ende ist ein Momentanwert, der keine zusätzlichen Toleranzen enthält. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. Version: 1.0 PS9011-2440-0000... -
Seite 11: Funktionsgrundlagen
Einfach zu handhaben, erweiterbar und wartungsfrei Das Puffermodul benötigt keine Steuerverdrahtung. Es kann an beliebiger Stelle parallel zum Lastkreis eingefügt werden. Puffermodule können parallelgeschaltet werden, um die Ausgangsstrombelastbarkeit oder die Überbrückungszeit zu erhöhen. Abb. 4: Parallelschaltung ohne Steuerverdrahtung PS9011-2440-0000 Version: 1.0... - Seite 12 Funktionsgrundlagen Abb. 5: Typische Verdrahtung Abb. 6: Übergangsverhalten Version: 1.0 PS9011-2440-0000...
-
Seite 13: Technische Daten, Anwendungshinweise, Verdrahtung
Relaiskontakte usw. normal. Innerhalb des Eingangsspannungsbereichs kann sich das Gerät entweder im Stromversorgungsmodus oder im Puffermodus befinden. Normaler Betriebsspannungsbereich: Der normale Betriebsspannungsbereich beschreibt die Versorgungsspannung, die die volle Funktionalität des Puffermoduls (ein- schließlich Laden) unterstützt, ohne jedoch in den Puffermodus zu gehen. PS9011-2440-0000 Version: 1.0... - Seite 14 Technische Daten, Anwendungshinweise, Verdrahtung Abb. 7: Auswahl einer geeigneten Spannungsversorgung Abb. 8: Ausgangskennlinie im Pufferbetrieb, 22,5V Festbetrieb, typ. Version: 1.0 PS9011-2440-0000...
-
Seite 15: Auswahl Der Back-Up-Schwellenspannung
Diese Einstellung wird für alle Anwendungen empfohlen, bei denen 22,5V zu niedrig für die Anwendung ist oder wenn das Puffermodul in der Nähe der Stromversorgung platziert ist. Die Werkseinstellung ist der Festmodus, ein fehlender Jumper bedeutet ebenfalls Festmodus. PS9011-2440-0000 Version: 1.0... -
Seite 16: Pufferspeicherzeit
Um die Pufferzeit zu erhöhen, kann eine beliebige Anzahl von Puffermodulen parallelgeschaltet werden. Buffer time Min. 160ms Bei 22,5V, 40A Min. 320ms Bei 22,5V, 20A Typ. 250ms Bei 22,5V, 40A Typ. 500ms Bei 22,5V, 20A Typ. Bei 22,5V, 0.1A Abb. 9: Pufferzeit, typ. Abb. 10: Pufferzeit für kleine Pufferströme, typ. Version: 1.0 PS9011-2440-0000... -
Seite 17: Ladezeit
Frequenz (1,25 Hz) blinkt. Ladezeit Min. Anfangsladung Anfangsladung Wiederaufladung Wiederaufladung Erstladung ist die erste Ladung nach Anlegen der Spannung am Puffermodul. Wiederaufladung ist die Aufladung der internen Kondensatoren nach Spannungsunterbrechungen kürzer als 2 Minuten. Abb. 11: Ladezeit, Wiederaufladung PS9011-2440-0000 Version: 1.0... -
Seite 18: Betriebsdiagramme
Technische Daten, Anwendungshinweise, Verdrahtung Betriebsdiagramme Abb. 12: Betriebsdiagramm Abb. 13: Signal-Schaltplan Version: 1.0 PS9011-2440-0000... -
Seite 19: Signal "Aktiv
6 und Pin 9 höher als 10V ist. Unterhalb von 6V funktioniert die Pufferung wieder. Isolationsspannung Siehe Kapitel Spannungsfestigkeit [} 24] Wirkungsgrad und Verluste Wirkungsgrad Typ. >99% Stromversorgungsmodus, 40A Ausgangsstrom, Kondensatoren voll geladen Leistungsverluste Typ. 1,9W Stromversorgungsmodus, 0A Ausgangsstrom, Kondensatoren voll geladen PS9011-2440-0000 Version: 1.0... -
Seite 20: Lebenserwartung
IEC 61709 3.937.000h Stand-by-Betrieb, 25°C MTBF MIL HDBK 272.000h Stand-by-Betrieb, 40°C, Ground Benign GB40 217F 433.000h Stand-by-Betrieb, 25°C, Ground Benign GB25 95.000h Stand-by-Betrieb, 40°C, Ground Fixed GF40 143.000h Stand-by-Betrieb, 25°C Ground Fixed GF25 4.12 Funktionsschaltbild Abb. 14: Funktionsschaltbild Version: 1.0 PS9011-2440-0000... -
Seite 21: Anschlussklemmen Und Verdrahtung
AWG 22-14 Abisolierlänge 12mm e* = eindrähtig, Draht massiv f* = feindrähtig, Litze a* = mit Aderendhülse 4.14 Anschlussschemata Abb. 15: Allgemeines Anschlussschema; Signale, die von einer externen Spannungsquelle versorgt werden Abb. 16: Parallelschalten von Puffermodulen; Entkopplung von gepufferten Strängen PS9011-2440-0000 Version: 1.0... -
Seite 22: Frontseite Und Bedienelemente

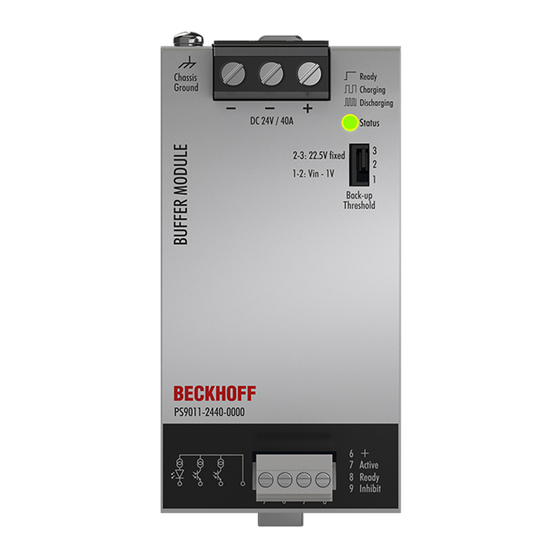

Technische Daten, Anwendungshinweise, Verdrahtung 4.15 Frontseite und Bedienelemente Abb. 17: Vorderseite PS9011-2440-0000 Versorgungsspannungsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Positive Versorgungsspannungsklemme (1x) Negative (Rück-)Versorgungsspannungsklemme (2x) Chassis-Erdungsklemme (Ringklemme/Ringkabelschuh) Bezeichnung (B) Beschreibung Chassis Ground Anschluss auf Gehäuseoberseite mit einer Ringklemme (Ringkabelschuh), geeignet für eine M4-Schraube. -
Seite 23: Emv
IEC 62103, EN 62477-1 IEC 62103, EN 62477-1, über 2000m Höhe Verschmutzungsgrad IEC 62103, EN 62477-1, not conductive LABS-Kompatibilität Das Gerät setzt kein Silikon oder andere LABS-kritische Stoffe frei und ist für den Einsatz in La- ckieranlagen geeignet. PS9011-2440-0000 Version: 1.0... -
Seite 24: Schutzfunktionen Und Sicherheitsmerkmale
Sie die Prüfungen durchführen. Wenn Sie prüfen, setzen Sie die Einstellung für den Abschaltstrom auf den Wert in der Tabelle unten. Abb. 18: Spannungsfestigkeit Typprüfung 500Vac 500Vac 500Vac Stückprüfung 500Vac 500Vac 500Vac Feldprüfung 500Vac 500Vac 500Vac Einstellungen des Feldtest- > 1mA > 1mA > 1mA Abschaltstroms Version: 1.0 PS9011-2440-0000... -
Seite 25: Konformitätserklärung Und Zulassungen
Applicable for US and Canada UK Declaration of Conformity: Trade conformity assessment for England, Scotland and Wales The UKCA mark indicates conformity with the UK Statutory Instruments 2016 No. 1101 (LVD) 2016 No. 1091 (EMC) and 2012 No. 3032 (RoHS) PS9011-2440-0000 Version: 1.0... -
Seite 26: Abmessungen Und Gewicht
Verwenden Sie 35 mm DIN-Schienen nach EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder 15mm. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: verzinkter Stahl Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser größer als 3,5 Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Abb. 19: Vorder-/Seitenansicht PS9011-2440-0000 Version: 1.0 PS9011-2440-0000... -
Seite 27: Anhang
Die beiden Aluminiumhalterungen und der schwarze Kunststoffgleiter der Einheit müssen abgenommen werden, damit die Stahlhalterungen montiert werden können. Für die seitliche DIN-Schienenmontage müssen die entfernten Aluminiumhalterungen und der schwarze Kunststoffgleiter an der Stahlhalterung montiert werden. Abb. 21: Isometrische Ansicht, Seitenmontage ohne und mit DIN-Schienenhalter; Montage Abmessungen PS9011-2440-0000 Version: 1.0... -
Seite 28: Ausgabestände Der Dokumentation
Anhang Ausgabestände der Dokumentation Version Kommentar - Ergänzungen & Korrekturen - 1. Veröffentlichung - Ergänzungen & Korrekturen - Vorläufige Dokumentation für PS9011-2440-0000 Version: 1.0 PS9011-2440-0000... -
Seite 29: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... - Seite 31 Mehr Informationen: www.beckhoff.de/ps9011-2440-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
