Technische Daten, Anwendungshinweise, Verdrahtung
4.15

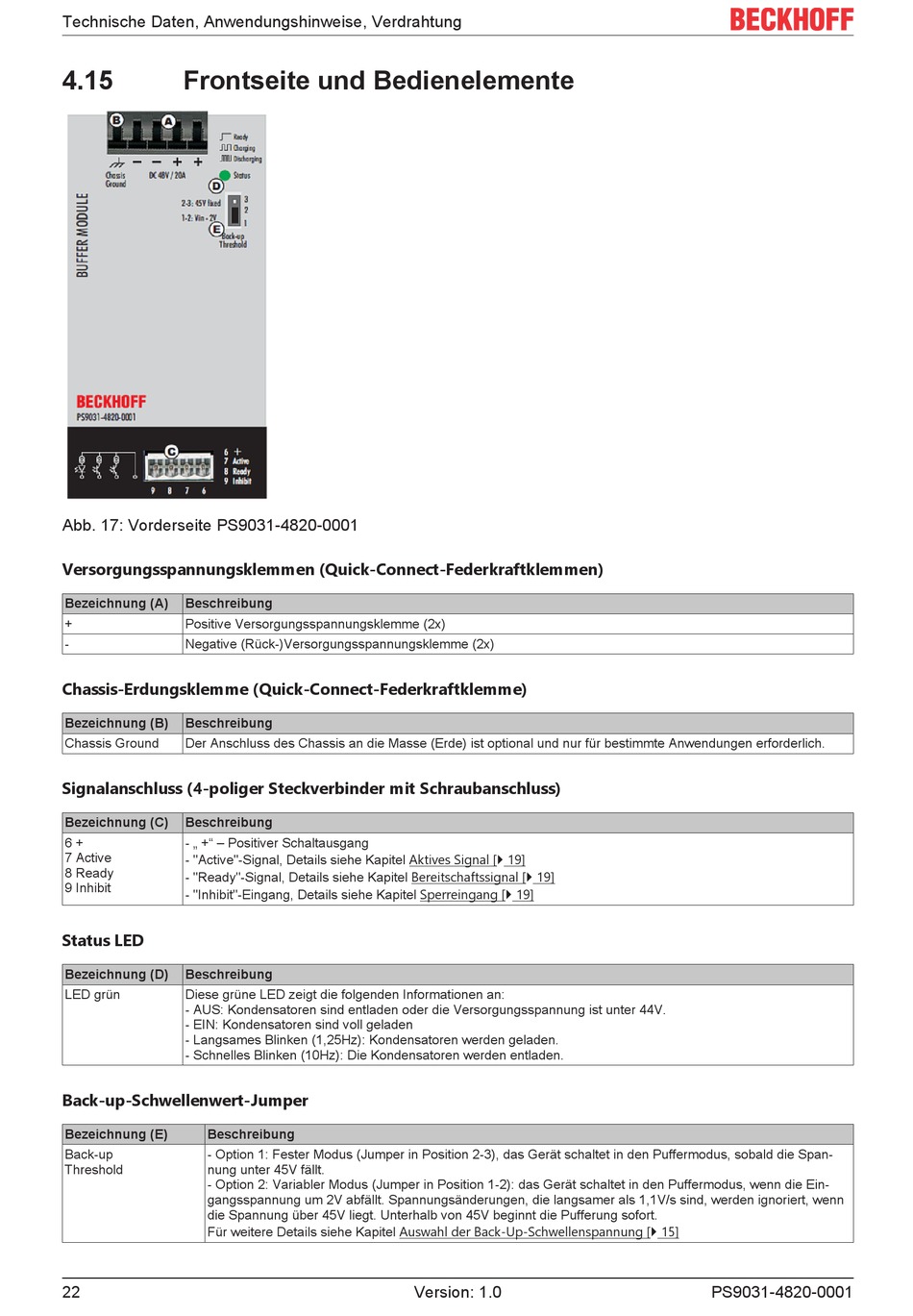

Frontseite und Bedienelemente
Abb. 17: Vorderseite PS9031-4820-0001
Versorgungsspannungsklemmen (Quick-Connect-Federkraftklemmen)
Bezeichnung (A)
Beschreibung
+
Positive Versorgungsspannungsklemme (2x)
-
Negative (Rück-)Versorgungsspannungsklemme (2x)
Chassis-Erdungsklemme (Quick-Connect-Federkraftklemme)
Bezeichnung (B)
Beschreibung
Chassis Ground
Der Anschluss des Chassis an die Masse (Erde) ist optional und nur für bestimmte Anwendungen erforderlich.
Signalanschluss (4-poliger Steckverbinder mit Schraubanschluss)
Bezeichnung (C)
Beschreibung
6 +
- „ +" – Positiver Schaltausgang
7 Active
- "Active"-Signal, Details siehe Kapitel Aktives Signal [} 19]
8 Ready
- "Ready"-Signal, Details siehe Kapitel Bereitschaftssignal [} 19]
9 Inhibit
- "Inhibit"-Eingang, Details siehe Kapitel Sperreingang [} 19]
Status LED
Bezeichnung (D)
Beschreibung
LED grün
Diese grüne LED zeigt die folgenden Informationen an:
- AUS: Kondensatoren sind entladen oder die Versorgungsspannung ist unter 44V.
- EIN: Kondensatoren sind voll geladen
- Langsames Blinken (1,25Hz): Kondensatoren werden geladen.
- Schnelles Blinken (10Hz): Die Kondensatoren werden entladen.
Back-up-Schwellenwert-Jumper
Bezeichnung (E)
Beschreibung
Back-up
- Option 1: Fester Modus (Jumper in Position 2-3), das Gerät schaltet in den Puffermodus, sobald die Span-
Threshold
nung unter 45V fällt.
- Option 2: Variabler Modus (Jumper in Position 1-2): das Gerät schaltet in den Puffermodus, wenn die Ein-
gangsspannung um 2V abfällt. Spannungsänderungen, die langsamer als 1,1V/s sind, werden ignoriert, wenn
die Spannung über 45V liegt. Unterhalb von 45V beginnt die Pufferung sofort.
Für weitere Details siehe Kapitel Auswahl der Back-Up-Schwellenspannung [} 15]
22
Version: 1.0
PS9031-4820-0001
