Anhang
5.1
Zubehör
ZS5301-0001 – Winkel für die Wandmontage
Diese Halterung wird verwendet, um die Geräte ohne Verwendung einer DIN-Schiene an einer Wand zu
montieren. Die beiden Aluminiumhalterungen und der schwarze Kunststoffgleiter der Stromversorgung
müssen abgenommen werden, damit die Stahlhalterungen montiert werden können.

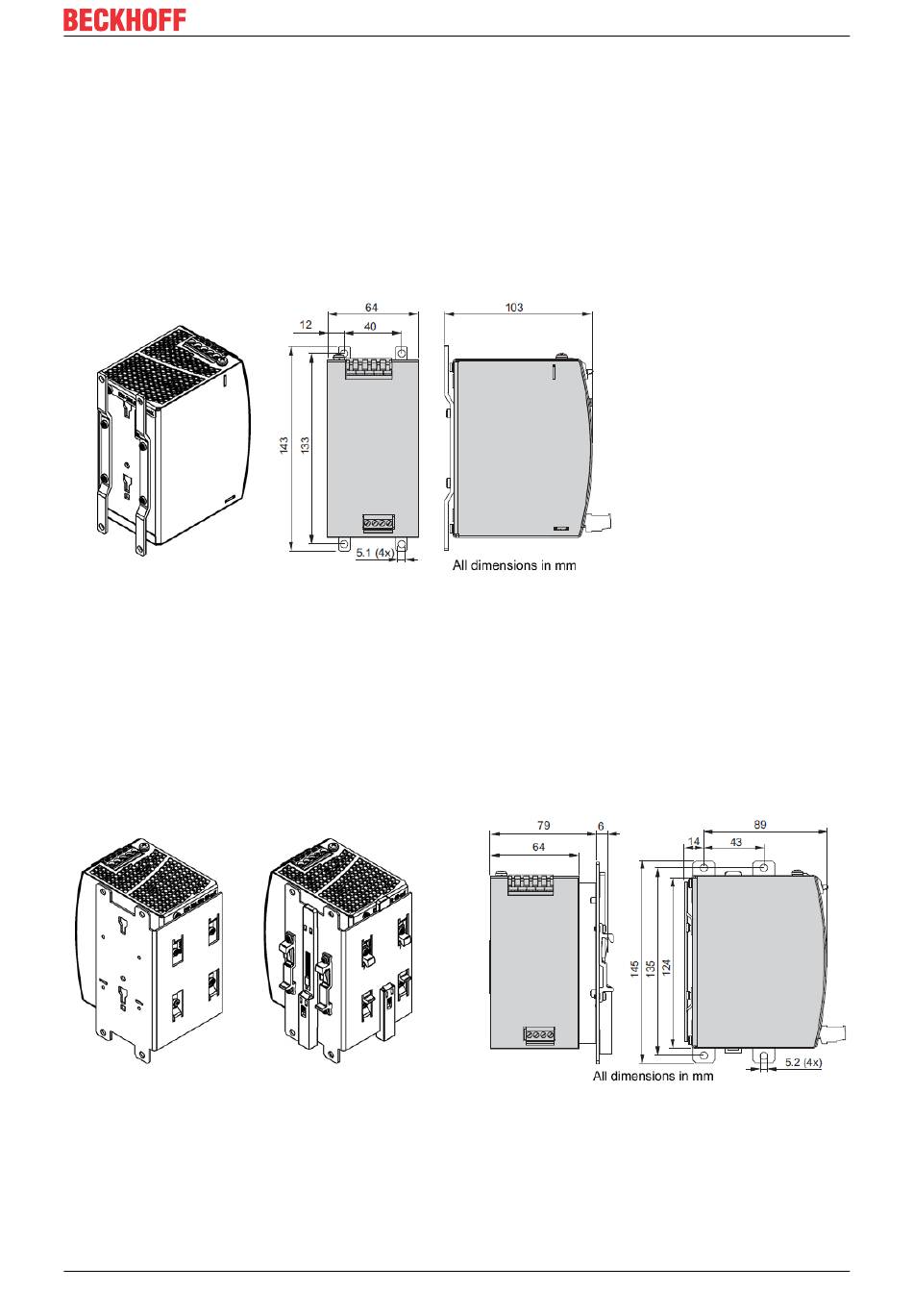

Abb. 20: Isometrische Ansicht, Einbaumaße Winkel für seitliche Montage
ZS5301-0007 – Winkel für seitliche Montage
Diese Halterung wird verwendet, um die Geräte seitlich mit oder ohne Verwendung einer DIN-Schiene zu
montieren.
Die beiden Aluminiumhalterungen und der schwarze Kunststoffgleiter der Einheit müssen abgenommen
werden, damit die Stahlhalterungen montiert werden können.
Für die seitliche DIN-Schienenmontage müssen die entfernten Aluminiumhalterungen und der schwarze
Kunststoffgleiter an der Stahlhalterung montiert werden.
Abb. 21: Isometrische Ansicht, Wandmontage Bemaßung, Einbaumaße Winkel für seitliche Montage
