14.2

Schersicherung an der Kreiselnabe erneuern

HINWEIS
Falsche Einbauposition
Wird die Einbauposition der Lagergehäuse nicht beachtet, kann es zu Schäden an der
Maschine kommen.
„ Rechtsdrehende (RE) Mähscheiben/Mähtrommeln erhalten immer Ritzelwelle und Mutter
mit Rechtsgewinde (keine Markierungsnut an Ritzelwelle und Mutter).
„ Linksdrehende (LE) Mähscheiben/Mähtrommeln erhalten immer Ritzelwelle und Mutter
mit Linksgewinde (mit Markierungsnut an Ritzelwelle und Mutter).

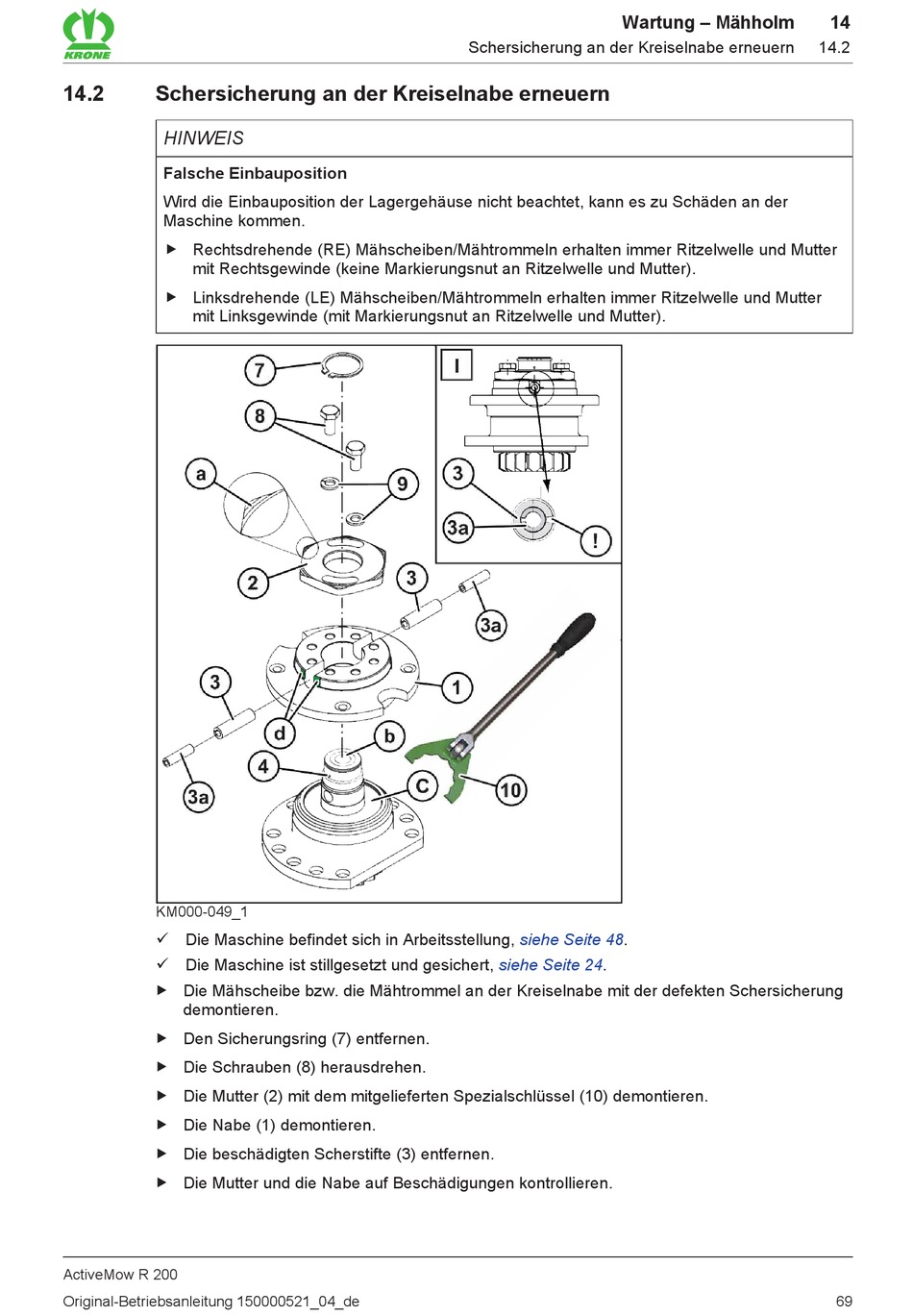

KM000-049_1
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Mähscheibe bzw. die Mähtrommel an der Kreiselnabe mit der defekten Schersicherung
demontieren.
„ Den Sicherungsring (7) entfernen.
„ Die Schrauben (8) herausdrehen.
„ Die Mutter (2) mit dem mitgelieferten Spezialschlüssel (10) demontieren.
„ Die Nabe (1) demontieren.
„ Die beschädigten Scherstifte (3) entfernen.
„ Die Mutter und die Nabe auf Beschädigungen kontrollieren.
ActiveMow R 200
Original-Betriebsanleitung 150000521_04_de
Wartung – Mähholm
Schersicherung an der Kreiselnabe erneuern
siehe Seite 48.
siehe Seite 24.
