10.2

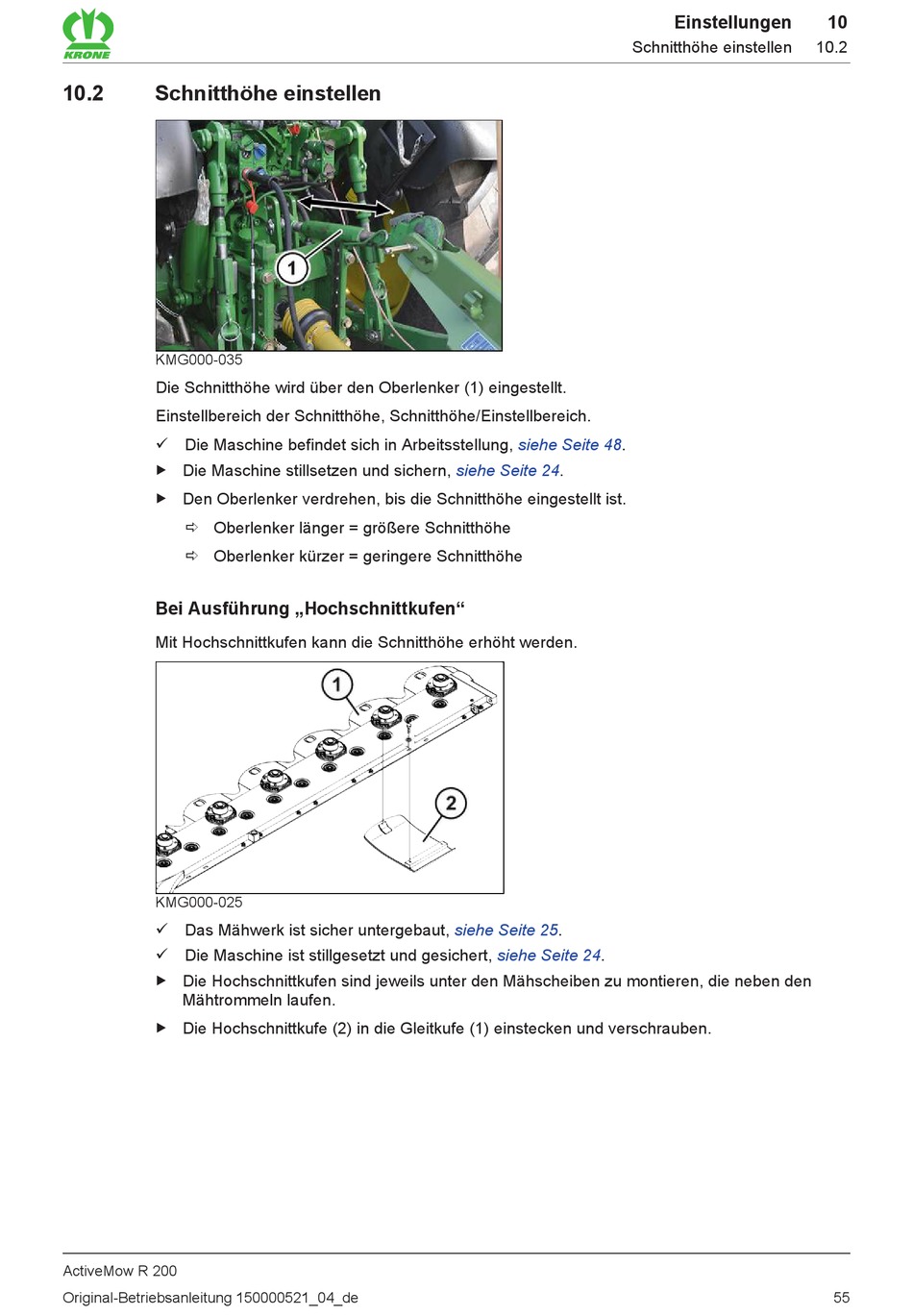

Schnitthöhe einstellen
KMG000-035
Die Schnitthöhe wird über den Oberlenker (1) eingestellt.
Einstellbereich der Schnitthöhe, Schnitthöhe/Einstellbereich.
ü Die Maschine befindet sich in Arbeitsstellung,
„ Die Maschine stillsetzen und sichern,
„ Den Oberlenker verdrehen, bis die Schnitthöhe eingestellt ist.
ð Oberlenker länger = größere Schnitthöhe
ð Oberlenker kürzer = geringere Schnitthöhe
Bei Ausführung „Hochschnittkufen"
Mit Hochschnittkufen kann die Schnitthöhe erhöht werden.
KMG000-025
ü Das Mähwerk ist sicher untergebaut,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Hochschnittkufen sind jeweils unter den Mähscheiben zu montieren, die neben den
Mähtrommeln laufen.
„ Die Hochschnittkufe (2) in die Gleitkufe (1) einstecken und verschrauben.
ActiveMow R 200
Original-Betriebsanleitung 150000521_04_de
siehe
Seite 48.
siehe
Seite 24.
siehe
Seite 25.
siehe
Seite 24.
Einstellungen
Schnitthöhe einstellen
10
10.2
55
