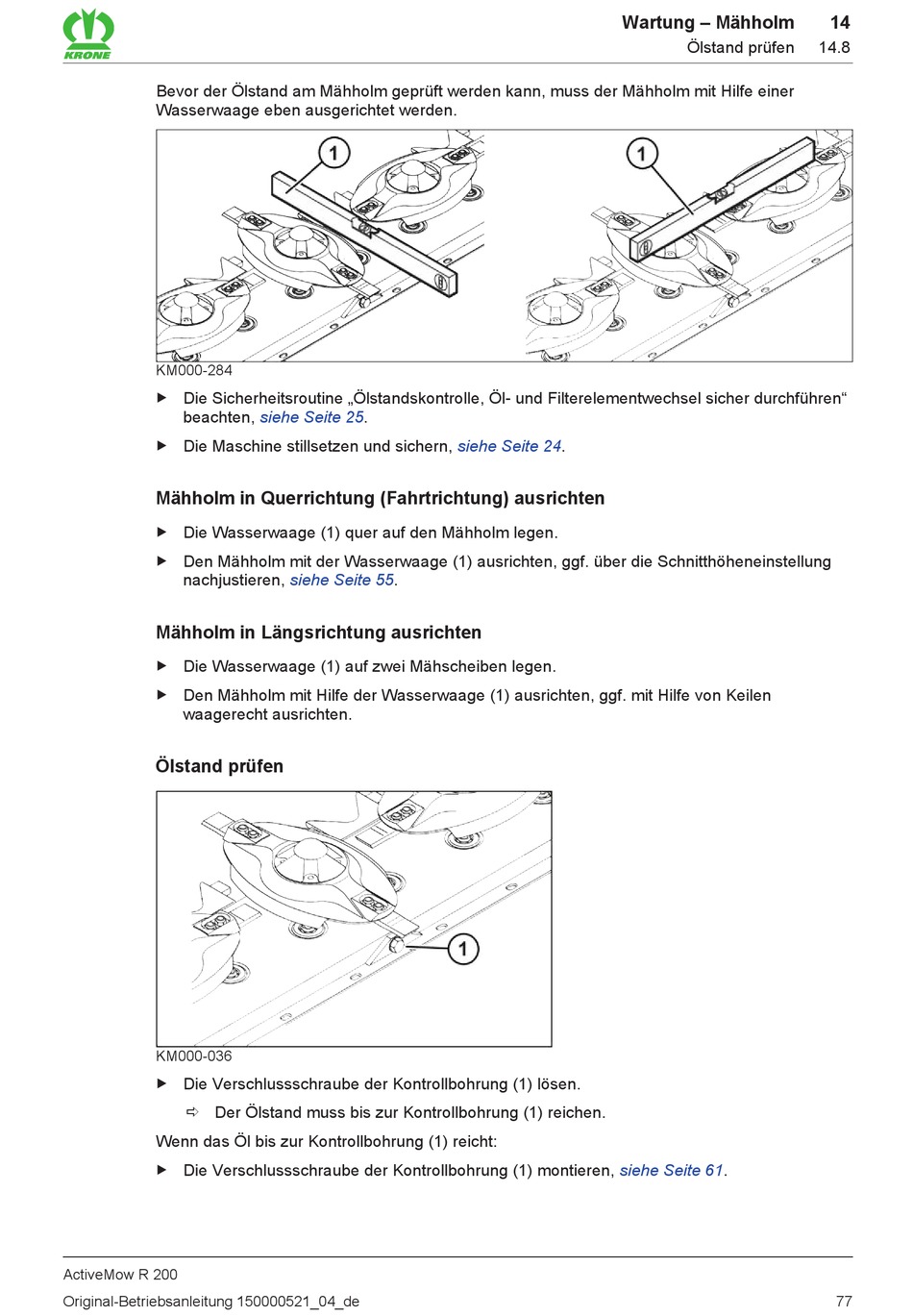

Krone ActiveMow R 200 Originalbetriebsanleitung Seite 77

Bevor der Ölstand am Mähholm geprüft werden kann, muss der Mähholm mit Hilfe einer
Wasserwaage eben ausgerichtet werden.
KM000-284
„ Die Sicherheitsroutine „Ölstandskontrolle, Öl- und Filterelementwechsel sicher durchführen"
beachten,
„ Die Maschine stillsetzen und sichern,
Mähholm in Querrichtung (Fahrtrichtung) ausrichten
„ Die Wasserwaage (1) quer auf den Mähholm legen.
„ Den Mähholm mit der Wasserwaage (1) ausrichten, ggf. über die Schnitthöheneinstellung
nachjustieren,
Mähholm in Längsrichtung ausrichten
„ Die Wasserwaage (1) auf zwei Mähscheiben legen.
„ Den Mähholm mit Hilfe der Wasserwaage (1) ausrichten, ggf. mit Hilfe von Keilen
waagerecht ausrichten.
Ölstand prüfen
KM000-036
„ Die Verschlussschraube der Kontrollbohrung (1) lösen.
ð Der Ölstand muss bis zur Kontrollbohrung (1) reichen.
Wenn das Öl bis zur Kontrollbohrung (1) reicht:
„ Die Verschlussschraube der Kontrollbohrung (1) montieren,
ActiveMow R 200
Original-Betriebsanleitung 150000521_04_de
siehe Seite 25.
siehe Seite 55.
Wartung – Mähholm
siehe Seite 24.
siehe
14
Ölstand prüfen 14.8
Seite 61.
77
