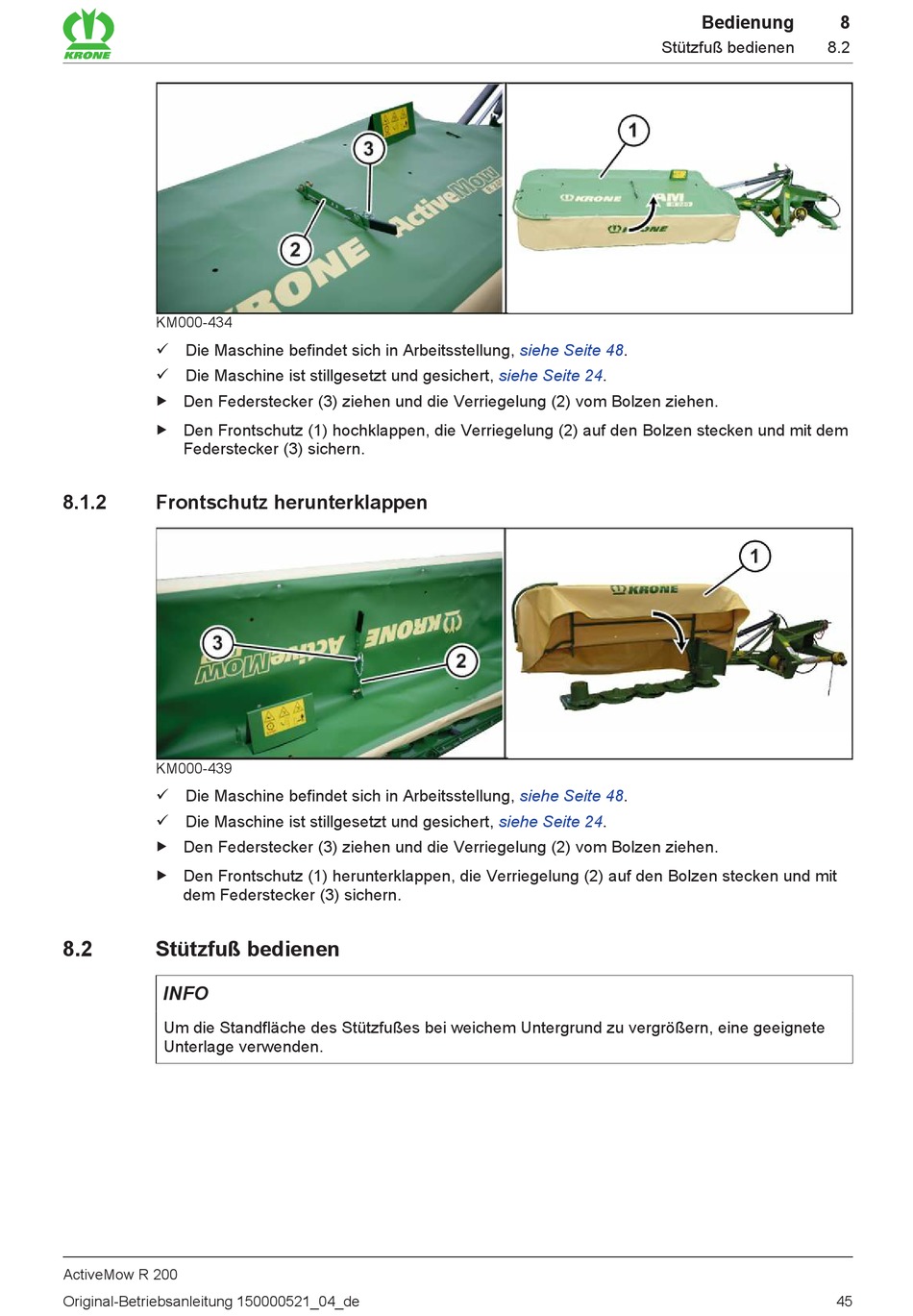

Frontschutz Herunterklappen; Stützfuß Bedienen - Krone ActiveMow R 200 Originalbetriebsanleitung

KM000-434
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Den Federstecker (3) ziehen und die Verriegelung (2) vom Bolzen ziehen.
„ Den Frontschutz (1) hochklappen, die Verriegelung (2) auf den Bolzen stecken und mit dem
Federstecker (3) sichern.
8.1.2

Frontschutz herunterklappen

KM000-439
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Den Federstecker (3) ziehen und die Verriegelung (2) vom Bolzen ziehen.
„ Den Frontschutz (1) herunterklappen, die Verriegelung (2) auf den Bolzen stecken und mit
dem Federstecker (3) sichern.
8.2 Stützfuß bedienen
INFO
Um die Standfläche des Stützfußes bei weichem Untergrund zu vergrößern, eine geeignete
Unterlage verwenden.
ActiveMow R 200
Original-Betriebsanleitung 150000521_04_de
Stützfuß bedienen
siehe Seite 48.
siehe Seite 24.
siehe Seite 48.
siehe Seite 24.
Bedienung 8
8.2
45
