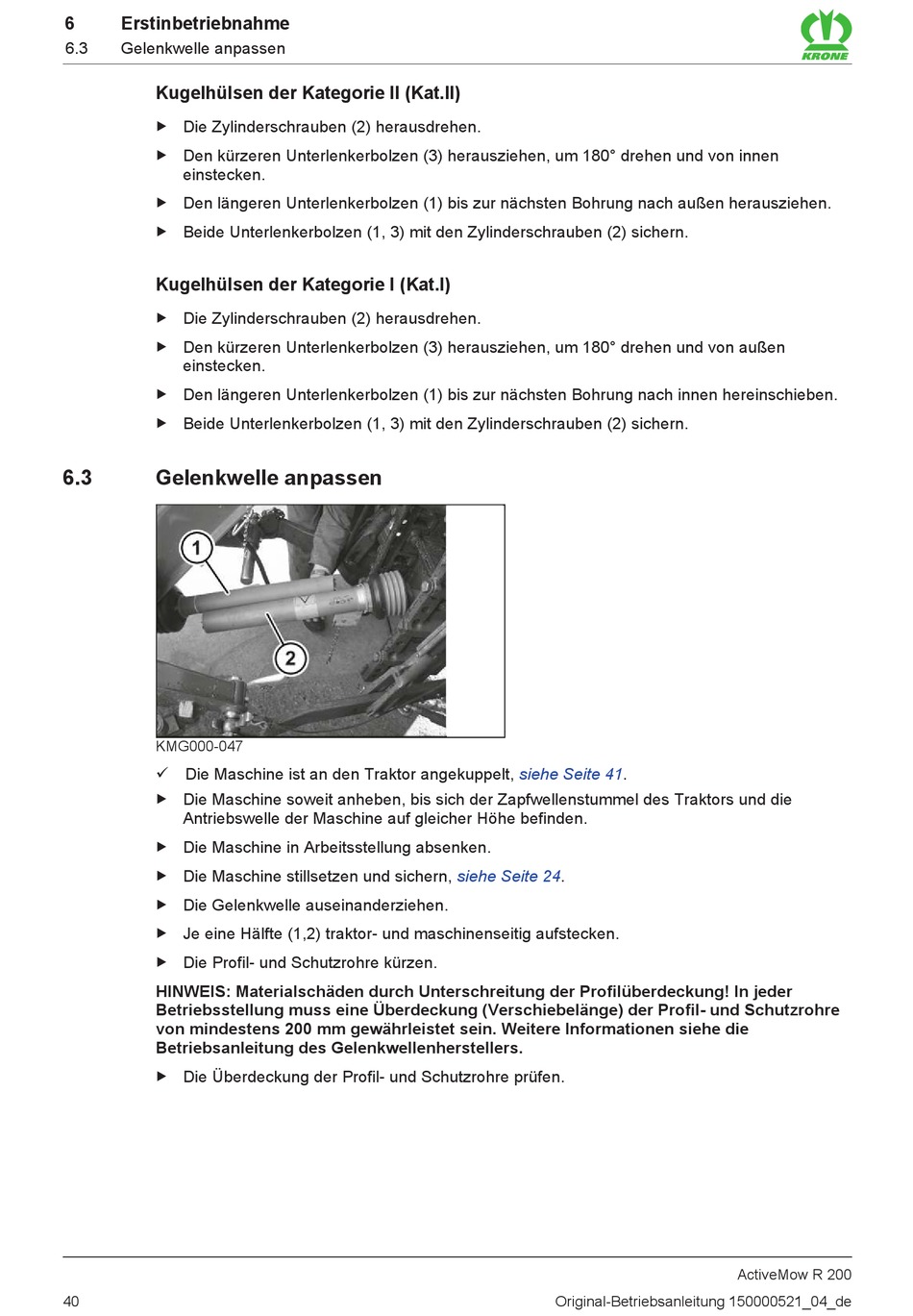

6
Erstinbetriebnahme
6.3
Gelenkwelle anpassen
Kugelhülsen der Kategorie II (Kat.II)
„ Die Zylinderschrauben (2) herausdrehen.
„ Den kürzeren Unterlenkerbolzen (3) herausziehen, um 180° drehen und von innen
einstecken.
„ Den längeren Unterlenkerbolzen (1) bis zur nächsten Bohrung nach außen herausziehen.
„ Beide Unterlenkerbolzen (1, 3) mit den Zylinderschrauben (2) sichern.
Kugelhülsen der Kategorie I (Kat.I)
„ Die Zylinderschrauben (2) herausdrehen.
„ Den kürzeren Unterlenkerbolzen (3) herausziehen, um 180° drehen und von außen
einstecken.
„ Den längeren Unterlenkerbolzen (1) bis zur nächsten Bohrung nach innen hereinschieben.
„ Beide Unterlenkerbolzen (1, 3) mit den Zylinderschrauben (2) sichern.
6.3
Gelenkwelle anpassen
KMG000-047
ü Die Maschine ist an den Traktor angekuppelt,
„ Die Maschine soweit anheben, bis sich der Zapfwellenstummel des Traktors und die
Antriebswelle der Maschine auf gleicher Höhe befinden.
„ Die Maschine in Arbeitsstellung absenken.
„ Die Maschine stillsetzen und sichern,
„ Die Gelenkwelle auseinanderziehen.
„ Je eine Hälfte (1,2) traktor- und maschinenseitig aufstecken.
„ Die Profil- und Schutzrohre kürzen.
HINWEIS: Materialschäden durch Unterschreitung der Profilüberdeckung! In jeder
Betriebsstellung muss eine Überdeckung (Verschiebelänge) der Profil- und Schutzrohre
von mindestens 200 mm gewährleistet sein. Weitere Informationen siehe die
Betriebsanleitung des Gelenkwellenherstellers.
„ Die Überdeckung der Profil- und Schutzrohre prüfen.
40
siehe
Seite 41.
siehe
Seite 24.
Original-Betriebsanleitung 150000521_04_de
ActiveMow R 200
