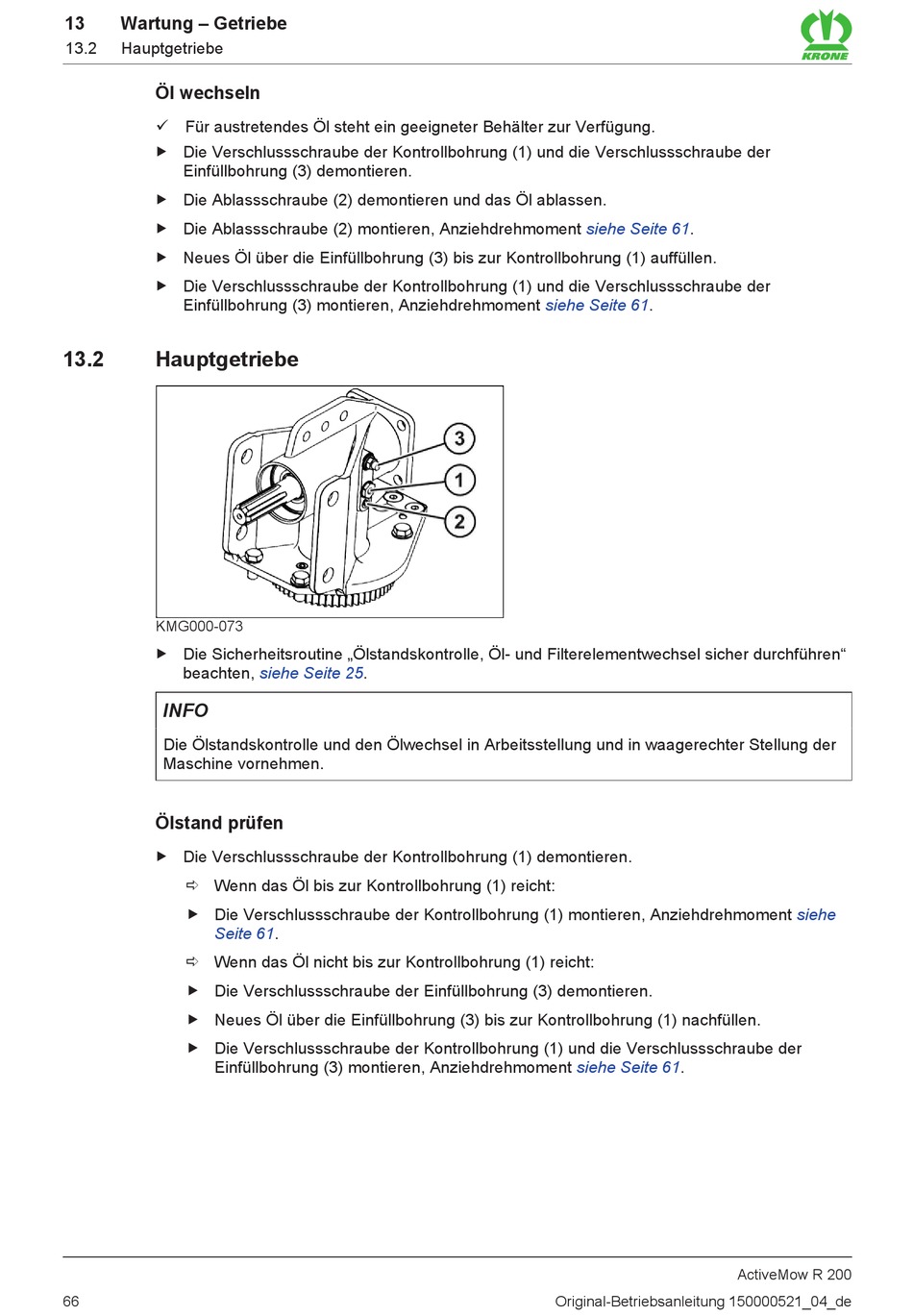

Hauptgetriebe - Krone ActiveMow R 200 Originalbetriebsanleitung

13 Wartung – Getriebe
13.2

Hauptgetriebe

Öl wechseln
ü Für austretendes Öl steht ein geeigneter Behälter zur Verfügung.
„ Die Verschlussschraube der Kontrollbohrung (1) und die Verschlussschraube der
Einfüllbohrung (3) demontieren.
„ Die Ablassschraube (2) demontieren und das Öl ablassen.
„ Die Ablassschraube (2) montieren, Anziehdrehmoment
„ Neues Öl über die Einfüllbohrung (3) bis zur Kontrollbohrung (1) auffüllen.
„ Die Verschlussschraube der Kontrollbohrung (1) und die Verschlussschraube der
Einfüllbohrung (3) montieren, Anziehdrehmoment
13.2 Hauptgetriebe
KMG000-073
„ Die Sicherheitsroutine „Ölstandskontrolle, Öl- und Filterelementwechsel sicher durchführen"
beachten,
INFO
Die Ölstandskontrolle und den Ölwechsel in Arbeitsstellung und in waagerechter Stellung der
Maschine vornehmen.
Ölstand prüfen
„ Die Verschlussschraube der Kontrollbohrung (1) demontieren.
ð Wenn das Öl bis zur Kontrollbohrung (1) reicht:
„ Die Verschlussschraube der Kontrollbohrung (1) montieren, Anziehdrehmoment
Seite 61.
ð Wenn das Öl nicht bis zur Kontrollbohrung (1) reicht:
„ Die Verschlussschraube der Einfüllbohrung (3) demontieren.
„ Neues Öl über die Einfüllbohrung (3) bis zur Kontrollbohrung (1) nachfüllen.
„ Die Verschlussschraube der Kontrollbohrung (1) und die Verschlussschraube der
Einfüllbohrung (3) montieren, Anziehdrehmoment
66
siehe Seite 25.
siehe Seite 61.
siehe Seite 61.
siehe Seite 61.
Original-Betriebsanleitung 150000521_04_de
siehe
ActiveMow R 200
