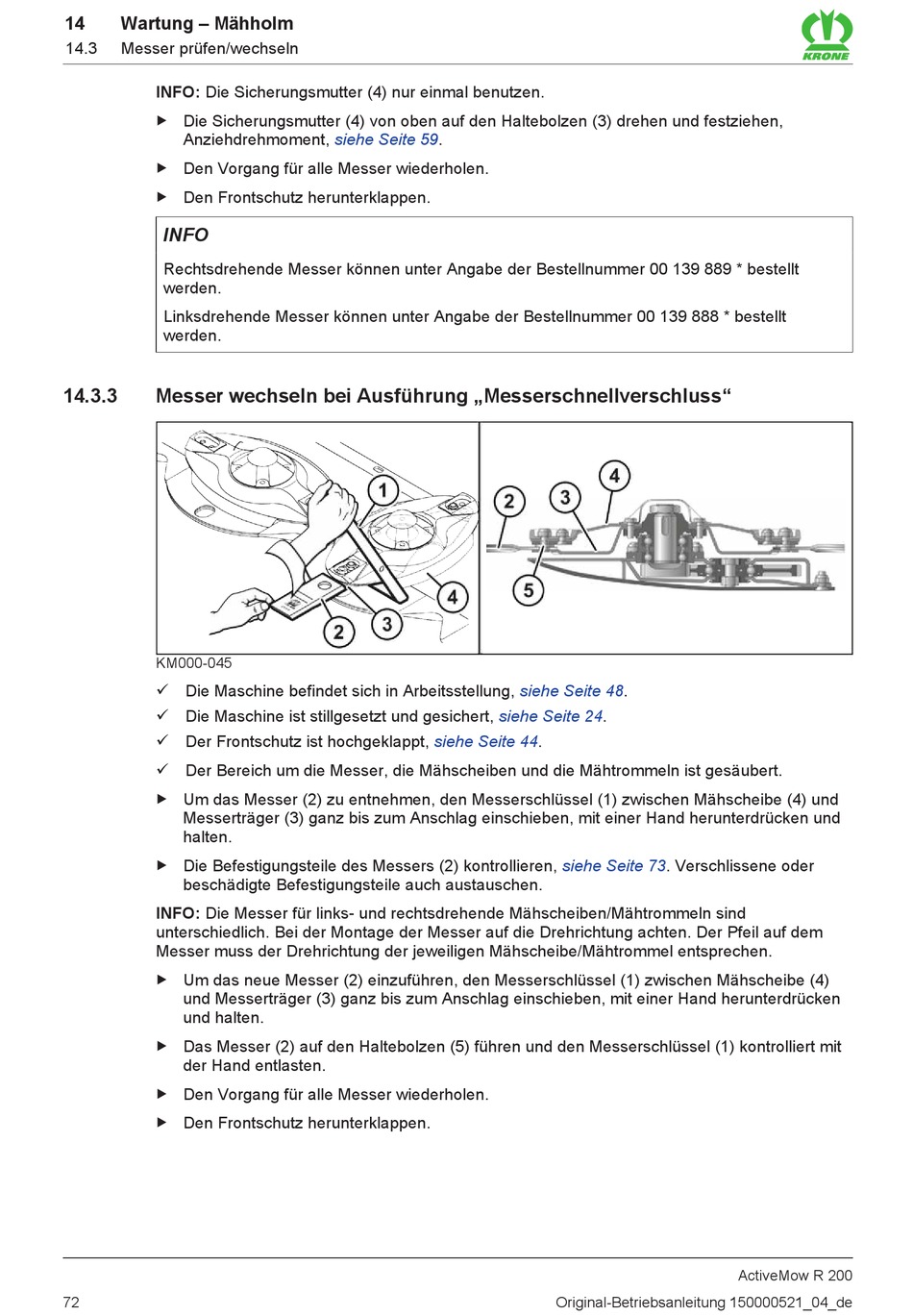

Messer Wechseln Bei Ausführung „Messerschnellverschluss - Krone ActiveMow R 200 Originalbetriebsanleitung

14 Wartung – Mähholm
14.3 Messer prüfen/wechseln
INFO: Die Sicherungsmutter (4) nur einmal benutzen.
„ Die Sicherungsmutter (4) von oben auf den Haltebolzen (3) drehen und festziehen,
Anziehdrehmoment,
„ Den Vorgang für alle Messer wiederholen.
„ Den Frontschutz herunterklappen.
INFO
Rechtsdrehende Messer können unter Angabe der Bestellnummer 00 139 889 * bestellt
werden.
Linksdrehende Messer können unter Angabe der Bestellnummer 00 139 888 * bestellt
werden.
14.3.3 Messer wechseln bei Ausführung „Messerschnellverschluss"
KM000-045
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
ü Der Frontschutz ist hochgeklappt,
ü Der Bereich um die Messer, die Mähscheiben und die Mähtrommeln ist gesäubert.
„ Um das Messer (2) zu entnehmen, den Messerschlüssel (1) zwischen Mähscheibe (4) und
Messerträger (3) ganz bis zum Anschlag einschieben, mit einer Hand herunterdrücken und
halten.
„ Die Befestigungsteile des Messers (2) kontrollieren,
beschädigte Befestigungsteile auch austauschen.
INFO: Die Messer für links- und rechtsdrehende Mähscheiben/Mähtrommeln sind
unterschiedlich. Bei der Montage der Messer auf die Drehrichtung achten. Der Pfeil auf dem
Messer muss der Drehrichtung der jeweiligen Mähscheibe/Mähtrommel entsprechen.
„ Um das neue Messer (2) einzuführen, den Messerschlüssel (1) zwischen Mähscheibe (4)
und Messerträger (3) ganz bis zum Anschlag einschieben, mit einer Hand herunterdrücken
und halten.
„ Das Messer (2) auf den Haltebolzen (5) führen und den Messerschlüssel (1) kontrolliert mit
der Hand entlasten.
„ Den Vorgang für alle Messer wiederholen.
„ Den Frontschutz herunterklappen.
72
siehe Seite 59.
siehe
siehe Seite 44.
siehe Seite 48.
Seite 24.
siehe Seite 73. Verschlissene oder
Original-Betriebsanleitung 150000521_04_de
ActiveMow R 200
