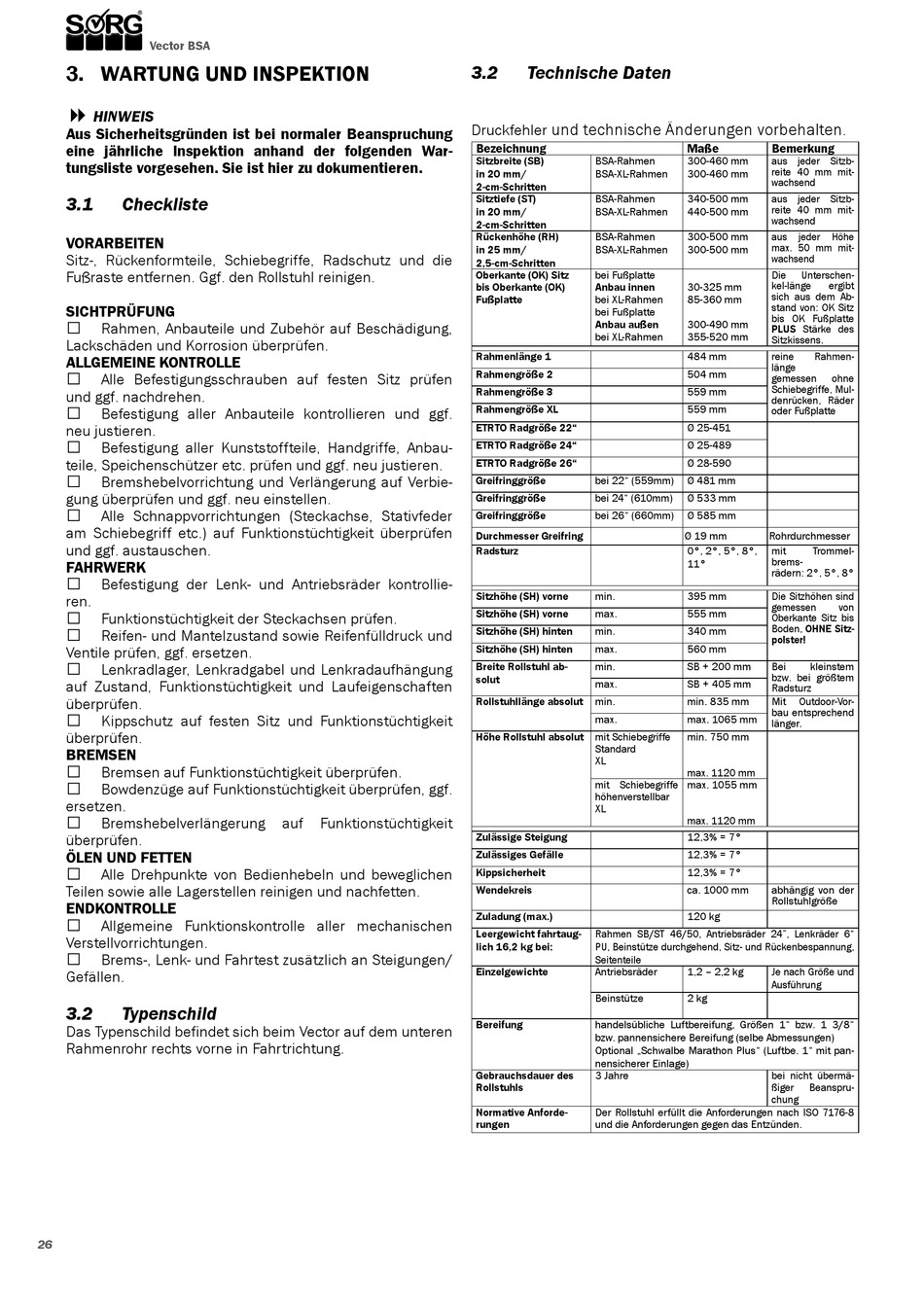

3. WARTUNG UND INSPEKTION

�
HINWEIS
Aus Sicherheitsgründen ist bei normaler Beanspruchung
eine jährliche Inspektion anhand der folgenden War-
tungsliste vorgesehen. Sie ist hier zu dokumentieren.
3.1

Checkliste

VORARBEITEN
Sitz-, Rückenformteile, Schiebegriffe, Radschutz und die
Fußraste entfernen. Ggf. den Rollstuhl reinigen.
SICHTPRÜFUNG
Rahmen, Anbauteile und Zubehör auf Beschädigung,
Lackschäden und Korrosion überprüfen.
ALLGEMEINE KONTROLLE
Alle Befestigungsschrauben auf festen Sitz prüfen
und ggf. nachdrehen.
Befestigung aller Anbauteile kontrollieren und ggf.
neu justieren.
Befestigung aller Kunststoffteile, Handgriffe, Anbau-
teile, Speichenschützer etc. prüfen und ggf. neu justieren.
Bremshebelvorrichtung und Verlängerung auf Verbie-
gung überprüfen und ggf. neu einstellen.
Alle Schnappvorrichtungen (Steckachse, Stativfeder
am Schiebegriff etc.) auf Funktionstüchtigkeit überprüfen
und ggf. austauschen.
FAHRWERK
Befestigung der Lenk- und Antriebsräder kontrollie-
ren.
Funktionstüchtigkeit der Steckachsen prüfen.
Reifen- und Mantelzustand sowie Reifenfülldruck und
Ventile prüfen, ggf. ersetzen.
Lenkradlager, Lenkradgabel und Lenkradaufhängung
auf Zustand, Funktionstüchtigkeit und Laufeigenschaften
überprüfen.
Kippschutz auf festen Sitz und Funktionstüchtigkeit
überprüfen.
BREMSEN
Bremsen auf Funktionstüchtigkeit überprüfen.
Bowdenzüge auf Funktionstüchtigkeit überprüfen, ggf.
ersetzen.
Bremshebelverlängerung
überprüfen.
ÖLEN UND FETTEN
Alle Drehpunkte von Bedienhebeln und beweglichen
Teilen sowie alle Lagerstellen reinigen und nachfetten.
ENDKONTROLLE
Allgemeine Funktionskontrolle aller mechanischen
Verstellvorrichtungen.
Brems-, Lenk- und Fahrtest zusätzlich an Steigungen/
Gefällen.
3.2

Typenschild

Das Typenschild befindet sich beim Vector auf dem unteren
Rahmenrohr rechts vorne in Fahrtrichtung.
26
auf Funktionstüchtigkeit
3.2

Technische Daten

und technische Änderungen vorbehalten.
Druckfehler
Bezeichnung
Sitzbreite (SB) BSA-Rahmen
in 20 mm/ BSA-XL-Rahmen
2-cm-Schritten
Sitztiefe (ST) BSA-Rahmen
in 20 mm/ BSA-XL-Rahmen
2-cm-Schritten
BSA-Rahmen
Rückenhöhe (RH)
in 25 mm/ BSA-XL-Rahmen
2,5-cm-Schritten
Oberkante (OK) Sitz bei Fußplatte
bis Oberkante (OK) Anbau innen
Fußplatte bei XL-Rahmen
bei Fußplatte
Anbau außen
bei XL-Rahmen
Rahmenlänge 1
Rahmengröße 2
Rahmengröße 3
Rahmengröße XL
ETRTO Radgröße 22"
ETRTO Radgröße 24"
ETRTO Radgröße 26"
Greifringgröße bei 22" (559mm)
Greifringgröße bei 24" (610mm)
Greifringgröße bei 26" (660mm)
Durchmesser Greifring
Radsturz
Sitzhöhe (SH) vorne min.
Sitzhöhe (SH) vorne max.
Sitzhöhe (SH) hinten min.
Sitzhöhe (SH) hinten max.
min.
Breite Rollstuhl ab-
solut
max.
Rollstuhllänge absolut min.
max.
Höhe Rollstuhl absolut mit Schiebegriffe
Standard
XL
mit Schiebegriffe
höhenverstellbar
XL
Zulässige Steigung
Zulässiges Gefälle
Kippsicherheit
Wendekreis
Zuladung (max.)
Rahmen SB/ST 46/50, Antriebsräder 24", Lenkräder 6"
Leergewicht fahrtaug-
lich 16,2 kg bei: PU, Beinstütze durchgehend, Sitz- und Rückenbespannung,
Seitenteile
Einzelgewichte Antriebsräder
Beinstütze
Bereifung handelsübliche Luftbereifung, Größen 1" bzw. 1 3/8"
bzw. pannensichere Bereifung (selbe Abmessungen)
Optional „Schwalbe Marathon Plus" (Luftbe. 1" mit pan-
nensicherer Einlage)
Gebrauchsdauer des 3 Jahre
Rollstuhls
Normative Anforde- Der Rollstuhl erfüllt die Anforderungen nach ISO 7176-8
rungen und die Anforderungen gegen das Entzünden.
Maße Bemerkung
300-460 mm aus jeder Sitzb-
reite 40 mm mit-
300-460 mm
wachsend
340-500 mm aus jeder Sitzb-
reite 40 mm mit-
440-500 mm
wachsend
300-500 mm aus jeder Höhe
max. 50 mm mit-
300-500 mm
wachsend
Die Unterschen-
kel-länge ergibt
30-325 mm
sich aus dem Ab-
85-360 mm
stand von: OK Sitz
bis OK Fußplatte
300-490 mm
PLUS Stärke des
355-520 mm
Sitzkissens.
484 mm reine Rahmen-
länge
504 mm
gemessen ohne
Schiebegriffe, Mul-
559 mm
denrücken, Räder
559 mm
oder Fußplatte
Ø 25-451
Ø 25-489
Ø 28-590
Ø 481 mm
Ø 533 mm
Ø 585 mm
Ø 19 mm Rohrdurchmesser
0°, 2°, 5°, 8°, mit Trommel-
brems-
11°
rädern: 2°, 5°, 8°
395 mm Die Sitzhöhen sind
gemessen von
555 mm
Oberkante Sitz bis
Boden, OHNE Sitz-
340 mm
polster!
560 mm
SB + 200 mm Bei kleinstem
bzw. bei größtem
SB + 405 mm
Radsturz
min. 835 mm Mit Outdoor-Vor-
bau entsprechend
max. 1065 mm
länger.
min. 750 mm
max. 1120 mm
max. 1055 mm
max. 1120 mm
12,3% = 7°
12,3% = 7°
12,3% = 7°
ca. 1000 mm abhängig von der
Rollstuhlgröße
120 kg
1,2 – 2,2 kg Je nach Größe und
Ausführung
2 kg
bei nicht übermä-
ßiger Beanspru-
chung
