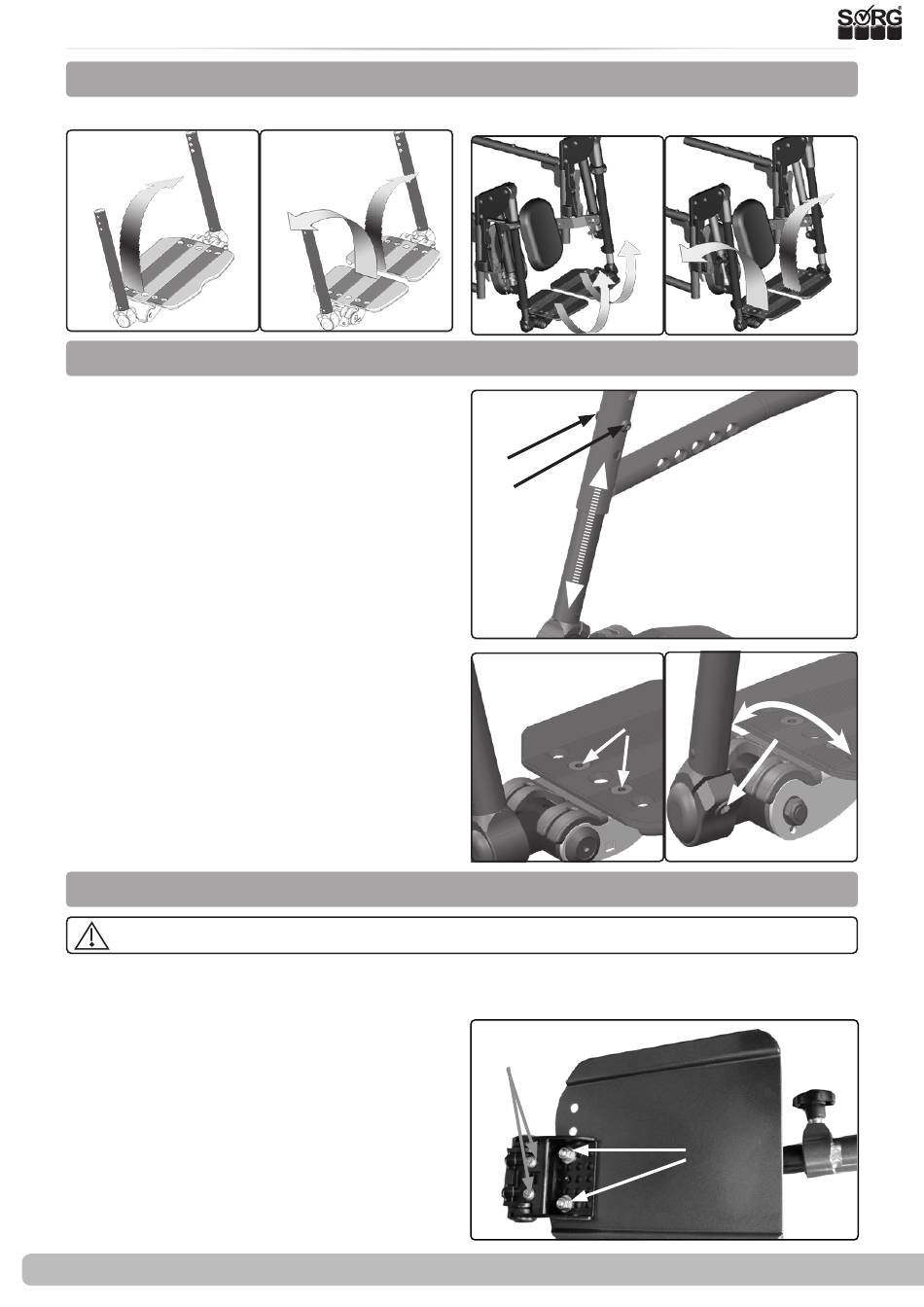

3.3 Baugruppe Beinstützen
3.3.1 Beinstützenarten
Modell 2:
(2)
3.3.2 Beinstützen
Einstellung der Unterschenkellänge
(1) Beide Schrauben (A) auf der Außenseite
am Rahmen entfernen, Schauben inkl. Buchsen
(B) auf der Innenseite ebenfalls entfernen, die
gewünschte neue Position wählen, Schrauben
und Buchsen beidseitig einsetzen und fest
zudrehen.
Einstellung der Tiefe
(2) Sie können die Fußplatte in 3 Positionen
anbringen. Alle Schrauben und Muttern (A)
an der Fußplatte entfernen und die Fußplatte
neu positionieren, alle Schrauben und Muttern
wieder einsetzen und fest zudrehen.
Winkeleinstellung
(3) Zylinderschrauben (B) beidseitig in der
Klemmschelle so weit aufdrehen, bis sich die
Klemmverbindung löst. Gewünschte/n Winkel
einstellen, Schrauben wieder fest anziehen.
Die Feinjustierung der Verschlusskralle erfolgt
bei allen durchgehenden seitlich hochklappba-
re Fußplatten-Typen identisch.
3.3.3 Fußplatte geteilt, seitlich hochklappbar
Die geteilte Fußplatte ist nicht für Benutzer mit Tonus-Dysregulation geeignet
Die Fußplatten sind werkseitig waagerecht eingestellt. Sollten sich die Platten im Verlauf des
Gebrauchs neigen, können sie wie folgt justiert werden:
(4) Kontermutter (A) lösen, Anschlagschrau-
ben (B) in die gewünschte Position drehen,
anschließend die Kontermutter (A) wieder fest
zudrehen.
14 von 32
Modell 4:
(4)
Serviceheft Jump gamma
Modell 6 Jump gamma
(3)
(1)
(A)
(B)
(2)
(A)
(4)
(A)
(3)
(B)
(B)
