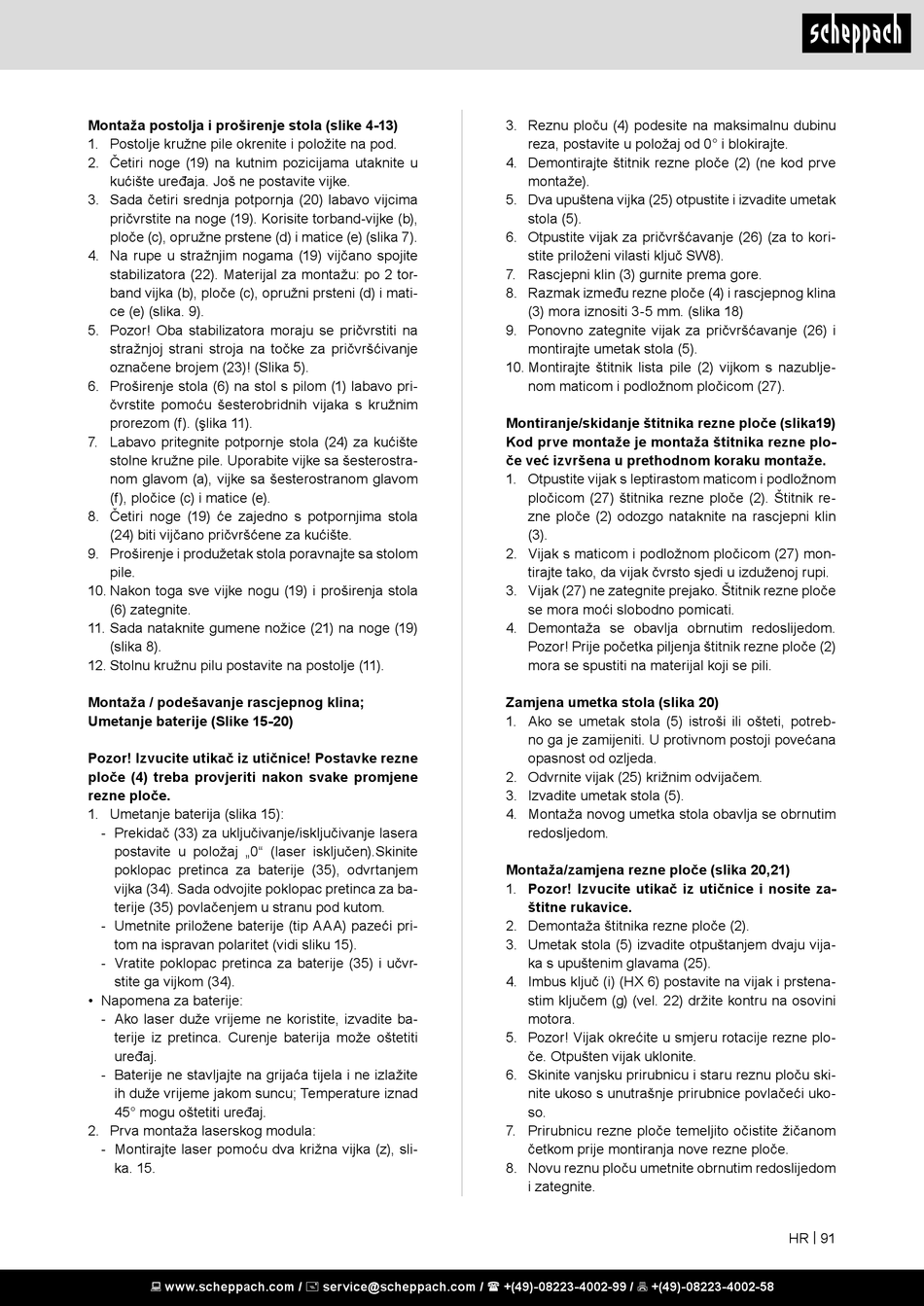

Scheppach HS110 Original Bedienungsanleitung Seite 91

Montaža postolja i proširenje stola (slike 4-13)
1. Postolje kružne pile okrenite i položite na pod.
2. Četiri noge (19) na kutnim pozicijama utaknite u
kućište uređaja. Još ne postavite vijke.
3. Sada četiri srednja potpornja (20) labavo vijcima
pričvrstite na noge (19). Korisite torband-vijke (b),
ploče (c), opružne prstene (d) i matice (e) (slika 7).
4. Na rupe u stražnjim nogama (19) vijčano spojite
stabilizatora (22). Materijal za montažu: po 2 tor-
band vijka (b), ploče (c), opružni prsteni (d) i mati-
ce (e) (slika. 9).
5. Pozor! Oba stabilizatora moraju se pričvrstiti na
stražnjoj strani stroja na točke za pričvršćivanje
označene brojem (23)! (Slika 5).
6. Proširenje stola (6) na stol s pilom (1) labavo pri-
čvrstite pomoću šesterobridnih vijaka s kružnim
prorezom (f). (şlika 11).
7. Labavo pritegnite potpornje stola (24) za kućište
stolne kružne pile. Uporabite vijke sa šesterostra-
nom glavom (a), vijke sa šesterostranom glavom
(f), pločice (c) i matice (e).
8. Četiri noge (19) će zajedno s potpornjima stola
(24) biti vijčano pričvršćene za kućište.
9. Proširenje i produžetak stola poravnajte sa stolom
pile.
10. Nakon toga sve vijke nogu (19) i proširenja stola
(6) zategnite.
11. Sada nataknite gumene nožice (21) na noge (19)
(slika 8).
12. Stolnu kružnu pilu postavite na postolje (11).
Montaža / podešavanje rascjepnog klina;
Umetanje baterije (Slike 15-20)
Pozor! Izvucite utikač iz utičnice! Postavke rezne
ploče (4) treba provjeriti nakon svake promjene
rezne ploče.
1. Umetanje baterija (slika 15):
- Prekidač (33) za uključivanje/isključivanje lasera
postavite u položaj „0" (laser isključen).Skinite
poklopac pretinca za baterije (35), odvrtanjem
vijka (34). Sada odvojite poklopac pretinca za ba-
terije (35) povlačenjem u stranu pod kutom.
- Umetnite priložene baterije (tip AAA) pazeći pri-
tom na ispravan polaritet (vidi sliku 15).
- Vratite poklopac pretinca za baterije (35) i učvr-
stite ga vijkom (34).
• Napomena za baterije:
- Ako laser duže vrijeme ne koristite, izvadite ba-
terije iz pretinca. Curenje baterija može oštetiti
uređaj.
- Baterije ne stavljajte na grijaća tijela i ne izlažite
ih duže vrijeme jakom suncu; Temperature iznad
45° mogu oštetiti uređaj.
2. Prva montaža laserskog modula:
- Montirajte laser pomoću dva križna vijka (z), sli-
ka. 15.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Reznu ploču (4) podesite na maksimalnu dubinu
reza, postavite u položaj od 0° i blokirajte.
4. Demontirajte štitnik rezne ploče (2) (ne kod prve
montaže).
5. Dva upuštena vijka (25) otpustite i izvadite umetak
stola (5).
6. Otpustite vijak za pričvršćavanje (26) (za to kori-
stite priloženi vilasti ključ SW8).
7. Rascjepni klin (3) gurnite prema gore.
8. Razmak između rezne ploče (4) i rascjepnog klina
(3) mora iznositi 3-5 mm. (slika 18)
9. Ponovno zategnite vijak za pričvršćavanje (26) i
montirajte umetak stola (5).
10. Montirajte štitnik lista pile (2) vijkom s nazublje-
nom maticom i podložnom pločicom (27).
Montiranje/skidanje štitnika rezne ploče (slika19)
Kod prve montaže je montaža štitnika rezne plo-
če već izvršena u prethodnom koraku montaže.
1. Otpustite vijak s leptirastom maticom i podložnom
pločicom (27) štitnika rezne ploče (2). Štitnik re-
zne ploče (2) odozgo nataknite na rascjepni klin
(3).
2. Vijak s maticom i podložnom pločicom (27) mon-
tirajte tako, da vijak čvrsto sjedi u izduženoj rupi.
3. Vijak (27) ne zategnite prejako. Štitnik rezne ploče
se mora moći slobodno pomicati.
4. Demontaža se obavlja obrnutim redoslijedom.
Pozor! Prije početka piljenja štitnik rezne ploče (2)
mora se spustiti na materijal koji se pili.
Zamjena umetka stola (slika 20)
1. Ako se umetak stola (5) istroši ili ošteti, potreb-
no ga je zamijeniti. U protivnom postoji povećana
opasnost od ozljeda.
2. Odvrnite vijak (25) križnim odvijačem.
3. Izvadite umetak stola (5).
4. Montaža novog umetka stola obavlja se obrnutim
redosljedom.
Montaža/zamjena rezne ploče (slika 20,21)
1. Pozor! Izvucite utikač iz utičnice i nosite za-
štitne rukavice.
2. Demontaža štitnika rezne ploče (2).
3. Umetak stola (5) izvadite otpuštanjem dvaju vija-
ka s upuštenim glavama (25).
4. Imbus ključ (i) (HX 6) postavite na vijak i prstena-
stim ključem (g) (vel. 22) držite kontru na osovini
motora.
5. Pozor! Vijak okrećite u smjeru rotacije rezne plo-
če. Otpušten vijak uklonite.
6. Skinite vanjsku prirubnicu i staru reznu ploču ski-
nite ukoso s unutrašnje prirubnice povlačeći uko-
so.
7. Prirubnicu rezne ploče temeljito očistite žičanom
četkom prije montiranja nove rezne ploče.
8. Novu reznu ploču umetnite obrnutim redoslijedom
i zategnite.
