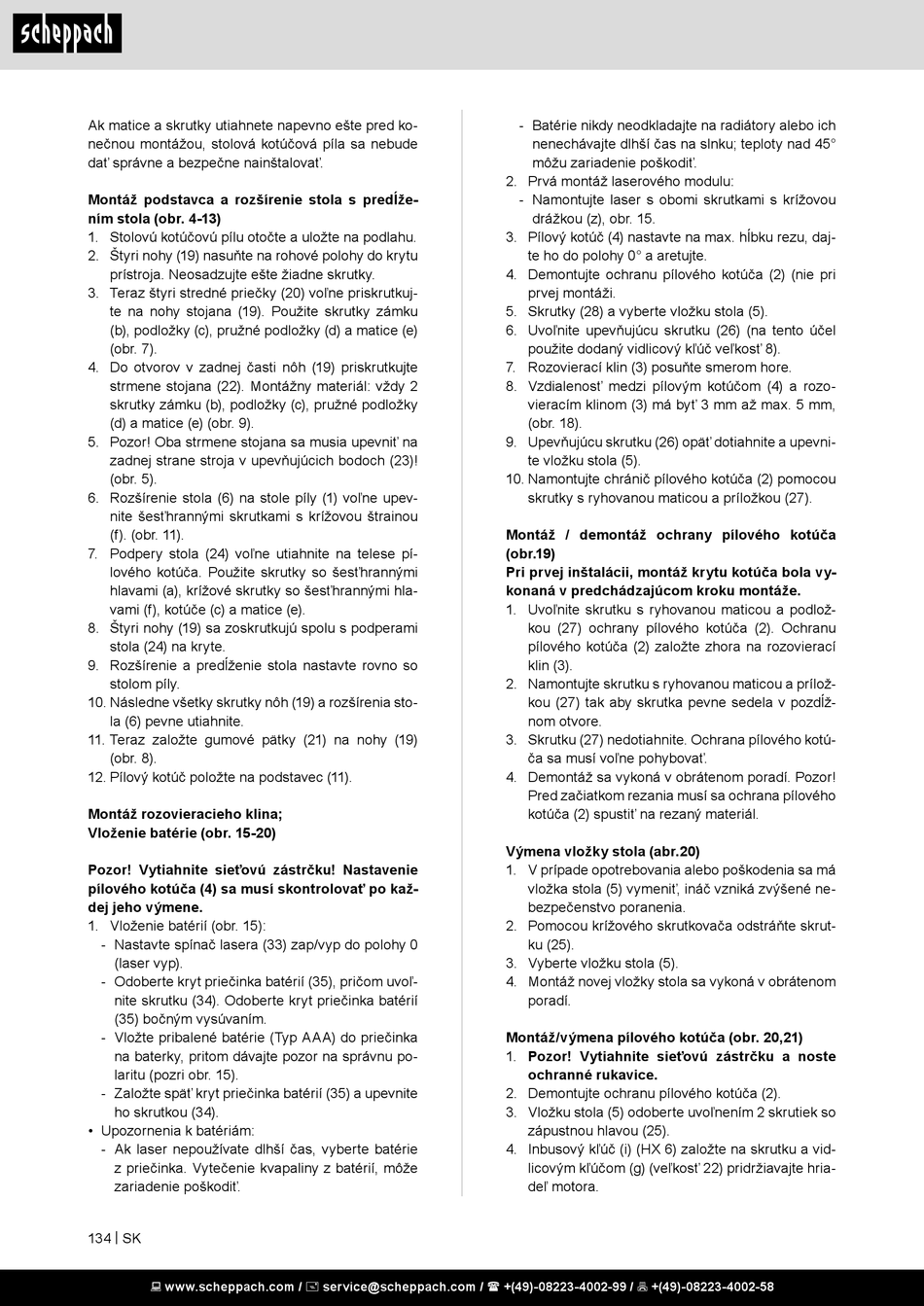

Ak matice a skrutky utiahnete napevno ešte pred ko-
nečnou montážou, stolová kotúčová píla sa nebude
dať správne a bezpečne nainštalovať.
Montáž podstavca a rozšírenie stola s predĺže-
ním stola (obr. 4-13)
1. Stolovú kotúčovú pílu otočte a uložte na podlahu.
2. Štyri nohy (19) nasuňte na rohové polohy do krytu
prístroja. Neosadzujte ešte žiadne skrutky.
3. Teraz štyri stredné priečky (20) voľne priskrutkuj-
te na nohy stojana (19). Použite skrutky zámku
(b), podložky (c), pružné podložky (d) a matice (e)
(obr. 7).
4. Do otvorov v zadnej časti nôh (19) priskrutkujte
strmene stojana (22). Montážny materiál: vždy 2
skrutky zámku (b), podložky (c), pružné podložky
(d) a matice (e) (obr. 9).
5. Pozor! Oba strmene stojana sa musia upevniť na
zadnej strane stroja v upevňujúcich bodoch (23)!
(obr. 5).
6. Rozšírenie stola (6) na stole píly (1) voľne upev-
nite šesťhrannými skrutkami s krížovou štrainou
(f). (obr. 11).
7. Podpery stola (24) voľne utiahnite na telese pí-
lového kotúča. Použite skrutky so šesťhrannými
hlavami (a), krížové skrutky so šesťhrannými hla-
vami (f), kotúče (c) a matice (e).
8. Štyri nohy (19) sa zoskrutkujú spolu s podperami
stola (24) na kryte.
9. Rozšírenie a predĺženie stola nastavte rovno so
stolom píly.
10. Následne všetky skrutky nôh (19) a rozšírenia sto-
la (6) pevne utiahnite.
11. Teraz založte gumové pätky (21) na nohy (19)
(obr. 8).
12. Pílový kotúč položte na podstavec (11).
Montáž rozovieracieho klina;
Vloženie batérie (obr. 15-20)
Pozor! Vytiahnite sieťovú zástrčku! Nastavenie
pílového kotúča (4) sa musí skontrolovať po kaž-
dej jeho výmene.
1. Vloženie batérií (obr. 15):
- Nastavte spínač lasera (33) zap/vyp do polohy 0
(laser vyp).
- Odoberte kryt priečinka batérií (35), pričom uvoľ-
nite skrutku (34). Odoberte kryt priečinka batérií
(35) bočným vysúvaním.
- Vložte pribalené batérie (Typ AAA) do priečinka
na baterky, pritom dávajte pozor na správnu po-
laritu (pozri obr. 15).
- Založte späť kryt priečinka batérií (35) a upevnite
ho skrutkou (34).
• Upozornenia k batériám:
- Ak laser nepoužívate dlhší čas, vyberte batérie
z priečinka. Vytečenie kvapaliny z batérií, môže
zariadenie poškodiť.
