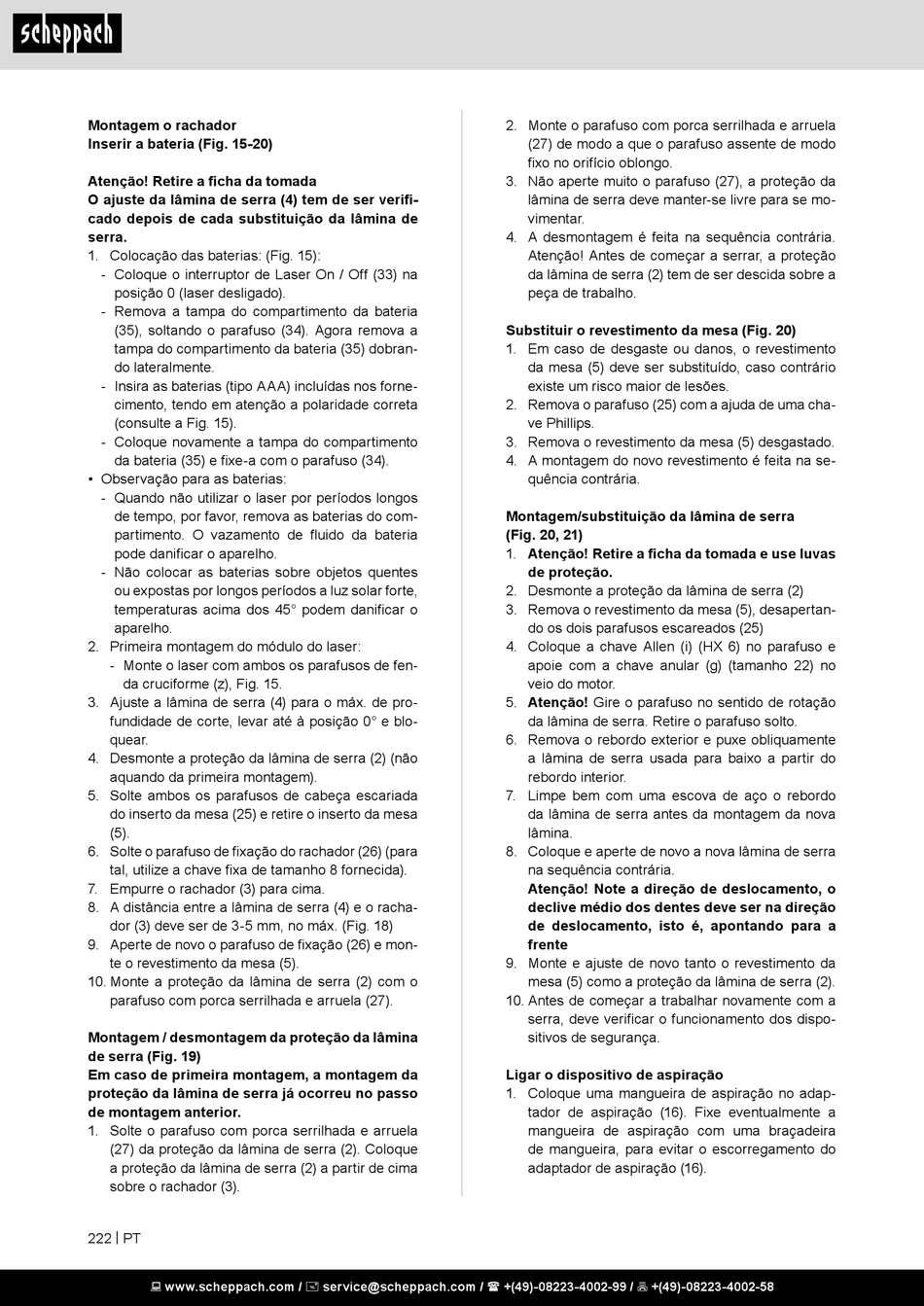

Montagem o rachador
Inserir a bateria (Fig. 15-20)
Atenção! Retire a ficha da tomada
O ajuste da lâmina de serra (4) tem de ser verifi-
cado depois de cada substituição da lâmina de
serra.
1. Colocação das baterias: (Fig. 15):
- Coloque o interruptor de Laser On / Off (33) na
posição 0 (laser desligado).
- Remova a tampa do compartimento da bateria
(35), soltando o parafuso (34). Agora remova a
tampa do compartimento da bateria (35) dobran-
do lateralmente.
- Insira as baterias (tipo AAA) incluídas nos forne-
cimento, tendo em atenção a polaridade correta
(consulte a Fig. 15).
- Coloque novamente a tampa do compartimento
da bateria (35) e fixe-a com o parafuso (34).
• Observação para as baterias:
- Quando não utilizar o laser por períodos longos
de tempo, por favor, remova as baterias do com-
partimento. O vazamento de fluido da bateria
pode danificar o aparelho.
- Não colocar as baterias sobre objetos quentes
ou expostas por longos períodos a luz solar forte,
temperaturas acima dos 45° podem danificar o
aparelho.
2. Primeira montagem do módulo do laser:
- Monte o laser com ambos os parafusos de fen-
da cruciforme (z), Fig. 15.
3. Ajuste a lâmina de serra (4) para o máx. de pro-
fundidade de corte, levar até à posição 0° e blo-
quear.
4. Desmonte a proteção da lâmina de serra (2) (não
aquando da primeira montagem).
5. Solte ambos os parafusos de cabeça escariada
do inserto da mesa (25) e retire o inserto da mesa
(5).
6. Solte o parafuso de fixação do rachador (26) (para
tal, utilize a chave fixa de tamanho 8 fornecida).
7. Empurre o rachador (3) para cima.
8. A distância entre a lâmina de serra (4) e o racha-
dor (3) deve ser de 3-5 mm, no máx. (Fig. 18)
9. Aperte de novo o parafuso de fixação (26) e mon-
te o revestimento da mesa (5).
10. Monte a proteção da lâmina de serra (2) com o
parafuso com porca serrilhada e arruela (27).
Montagem / desmontagem da proteção da lâmina
de serra (Fig. 19)
Em caso de primeira montagem, a montagem da
proteção da lâmina de serra já ocorreu no passo
de montagem anterior.
1. Solte o parafuso com porca serrilhada e arruela
(27) da proteção da lâmina de serra (2). Coloque
a proteção da lâmina de serra (2) a partir de cima
sobre o rachador (3).
222 | PT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Monte o parafuso com porca serrilhada e arruela
(27) de modo a que o parafuso assente de modo
fixo no orifício oblongo.
3. Não aperte muito o parafuso (27), a proteção da
lâmina de serra deve manter-se livre para se mo-
vimentar.
4. A desmontagem é feita na sequência contrária.
Atenção! Antes de começar a serrar, a proteção
da lâmina de serra (2) tem de ser descida sobre a
peça de trabalho.
Substituir o revestimento da mesa (Fig. 20)
1. Em caso de desgaste ou danos, o revestimento
da mesa (5) deve ser substituído, caso contrário
existe um risco maior de lesões.
2. Remova o parafuso (25) com a ajuda de uma cha-
ve Phillips.
3. Remova o revestimento da mesa (5) desgastado.
4. A montagem do novo revestimento é feita na se-
quência contrária.
Montagem/substituição da lâmina de serra
(Fig. 20, 21)
1. Atenção! Retire a ficha da tomada e use luvas
de proteção.
2. Desmonte a proteção da lâmina de serra (2)
3. Remova o revestimento da mesa (5), desapertan-
do os dois parafusos escareados (25)
4. Coloque a chave Allen (i) (HX 6) no parafuso e
apoie com a chave anular (g) (tamanho 22) no
veio do motor.
5. Atenção! Gire o parafuso no sentido de rotação
da lâmina de serra. Retire o parafuso solto.
6. Remova o rebordo exterior e puxe obliquamente
a lâmina de serra usada para baixo a partir do
rebordo interior.
7. Limpe bem com uma escova de aço o rebordo
da lâmina de serra antes da montagem da nova
lâmina.
8. Coloque e aperte de novo a nova lâmina de serra
na sequência contrária.
Atenção! Note a direção de deslocamento, o
declive médio dos dentes deve ser na direção
de deslocamento, isto é, apontando para a
frente
9. Monte e ajuste de novo tanto o revestimento da
mesa (5) como a proteção da lâmina de serra (2).
10. Antes de começar a trabalhar novamente com a
serra, deve verificar o funcionamento dos dispo-
sitivos de segurança.
Ligar o dispositivo de aspiração
1. Coloque uma mangueira de aspiração no adap-
tador de aspiração (16). Fixe eventualmente a
mangueira de aspiração com uma braçadeira
de mangueira, para evitar o escorregamento do
adaptador de aspiração (16).
