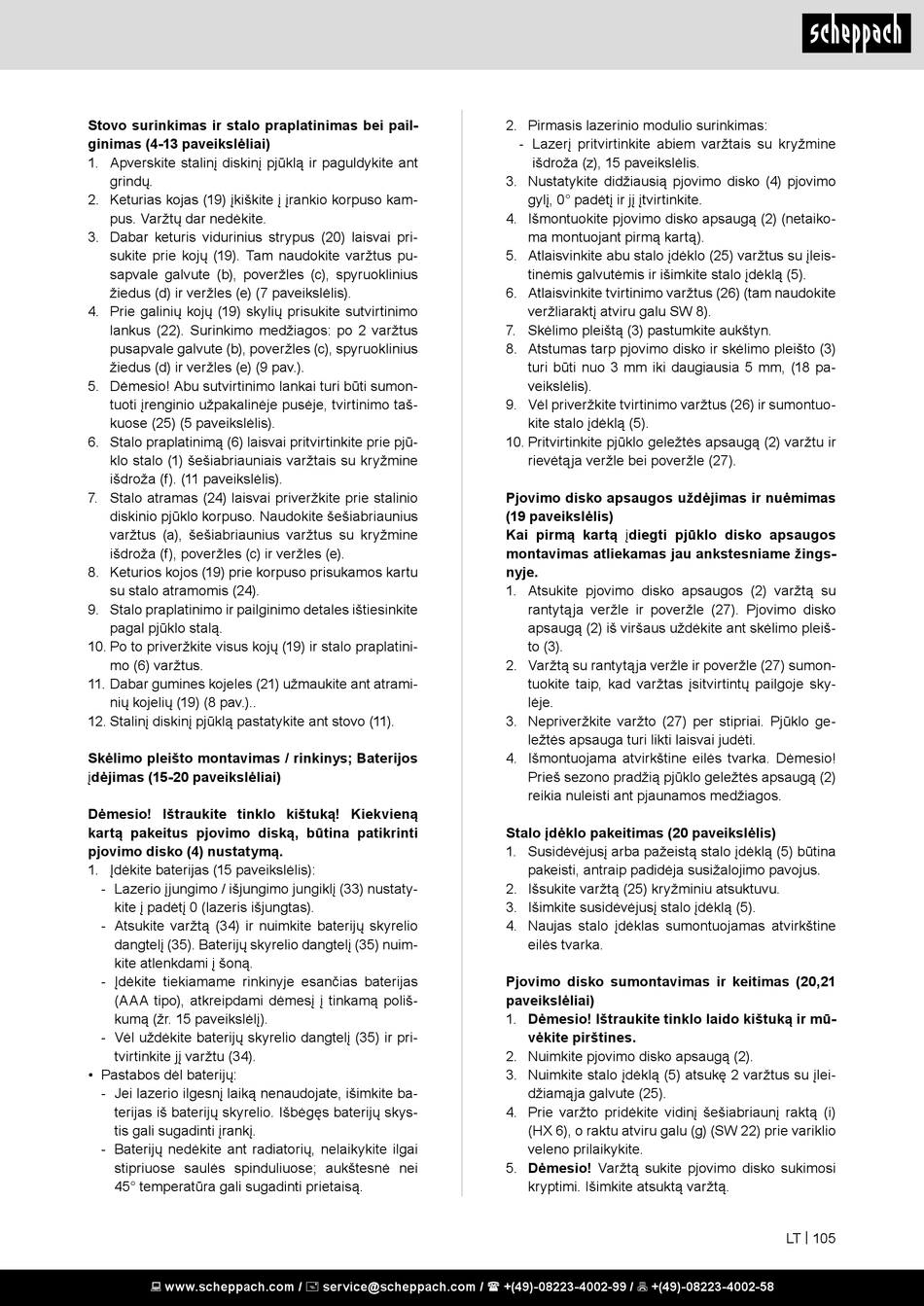

Stovo surinkimas ir stalo praplatinimas bei pail-
ginimas (4-13 paveikslėliai)
1. Apverskite stalinį diskinį pjūklą ir paguldykite ant
grindų.
2. Keturias kojas (19) įkiškite į įrankio korpuso kam-
pus. Varžtų dar nedėkite.
3. Dabar keturis vidurinius strypus (20) laisvai pri-
sukite prie kojų (19). Tam naudokite varžtus pu-
sapvale galvute (b), poveržles (c), spyruoklinius
žiedus (d) ir veržles (e) (7 paveikslėlis).
4. Prie galinių kojų (19) skylių prisukite sutvirtinimo
lankus (22). Surinkimo medžiagos: po 2 varžtus
pusapvale galvute (b), poveržles (c), spyruoklinius
žiedus (d) ir veržles (e) (9 pav.).
5. Dėmesio! Abu sutvirtinimo lankai turi būti sumon-
tuoti įrenginio užpakalinėje pusėje, tvirtinimo taš-
kuose (25) (5 paveikslėlis).
6. Stalo praplatinimą (6) laisvai pritvirtinkite prie pjū-
klo stalo (1) šešiabriauniais varžtais su kryžmine
išdroža (f). (11 paveikslėlis).
7. Stalo atramas (24) laisvai priveržkite prie stalinio
diskinio pjūklo korpuso. Naudokite šešiabriaunius
varžtus (a), šešiabriaunius varžtus su kryžmine
išdroža (f), poveržles (c) ir veržles (e).
8. Keturios kojos (19) prie korpuso prisukamos kartu
su stalo atramomis (24).
9. Stalo praplatinimo ir pailginimo detales ištiesinkite
pagal pjūklo stalą.
10. Po to priveržkite visus kojų (19) ir stalo praplatini-
mo (6) varžtus.
11. Dabar gumines kojeles (21) užmaukite ant atrami-
nių kojelių (19) (8 pav.)..
12. Stalinį diskinį pjūklą pastatykite ant stovo (11).
Skėlimo pleišto montavimas / rinkinys; Baterijos
įdėjimas (15-20 paveikslėliai)
Dėmesio! Ištraukite tinklo kištuką! Kiekvieną
kartą pakeitus pjovimo diską, būtina patikrinti
pjovimo disko (4) nustatymą.
1. Įdėkite baterijas (15 paveikslėlis):
- Lazerio įjungimo / išjungimo jungiklį (33) nustaty-
kite į padėtį 0 (lazeris išjungtas).
- Atsukite varžtą (34) ir nuimkite baterijų skyrelio
dangtelį (35). Baterijų skyrelio dangtelį (35) nuim-
kite atlenkdami į šoną.
- Įdėkite tiekiamame rinkinyje esančias baterijas
(AAA tipo), atkreipdami dėmesį į tinkamą poliš-
kumą (žr. 15 paveikslėlį).
- Vėl uždėkite baterijų skyrelio dangtelį (35) ir pri-
tvirtinkite jį varžtu (34).
• Pastabos dėl baterijų:
- Jei lazerio ilgesnį laiką nenaudojate, išimkite ba-
terijas iš baterijų skyrelio. Išbėgęs baterijų skys-
tis gali sugadinti įrankį.
- Baterijų nedėkite ant radiatorių, nelaikykite ilgai
stipriuose saulės spinduliuose; aukštesnė nei
45° temperatūra gali sugadinti prietaisą.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Pirmasis lazerinio modulio surinkimas:
- Lazerį pritvirtinkite abiem varžtais su kryžmine
išdroža (z), 15 paveikslėlis.
3. Nustatykite didžiausią pjovimo disko (4) pjovimo
gylį, 0° padėtį ir jį įtvirtinkite.
4. Išmontuokite pjovimo disko apsaugą (2) (netaiko-
ma montuojant pirmą kartą).
5. Atlaisvinkite abu stalo įdėklo (25) varžtus su įleis-
tinėmis galvutėmis ir išimkite stalo įdėklą (5).
6. Atlaisvinkite tvirtinimo varžtus (26) (tam naudokite
veržliaraktį atviru galu SW 8).
7. Skėlimo pleištą (3) pastumkite aukštyn.
8. Atstumas tarp pjovimo disko ir skėlimo pleišto (3)
turi būti nuo 3 mm iki daugiausia 5 mm, (18 pa-
veikslėlis).
9. Vėl priveržkite tvirtinimo varžtus (26) ir sumontuo-
kite stalo įdėklą (5).
10. Pritvirtinkite pjūklo geležtės apsaugą (2) varžtu ir
rievėtąja veržle bei poveržle (27).
Pjovimo disko apsaugos uždėjimas ir nuėmimas
(19 paveikslėlis)
Kai pirmą kartą įdiegti pjūklo disko apsaugos
montavimas atliekamas jau ankstesniame žings-
nyje.
1. Atsukite pjovimo disko apsaugos (2) varžtą su
rantytąja veržle ir poveržle (27). Pjovimo disko
apsaugą (2) iš viršaus uždėkite ant skėlimo pleiš-
to (3).
2. Varžtą su rantytąja veržle ir poveržle (27) sumon-
tuokite taip, kad varžtas įsitvirtintų pailgoje sky-
lėje.
3. Nepriveržkite varžto (27) per stipriai. Pjūklo ge-
ležtės apsauga turi likti laisvai judėti.
4. Išmontuojama atvirkštine eilės tvarka. Dėmesio!
Prieš sezono pradžią pjūklo geležtės apsaugą (2)
reikia nuleisti ant pjaunamos medžiagos.
Stalo įdėklo pakeitimas (20 paveikslėlis)
1. Susidėvėjusį arba pažeistą stalo įdėklą (5) būtina
pakeisti, antraip padidėja susižalojimo pavojus.
2. Išsukite varžtą (25) kryžminiu atsuktuvu.
3. Išimkite susidėvėjusį stalo įdėklą (5).
4. Naujas stalo įdėklas sumontuojamas atvirkštine
eilės tvarka.
Pjovimo disko sumontavimas ir keitimas (20,21
paveikslėliai)
1. Dėmesio! Ištraukite tinklo laido kištuką ir mū-
vėkite pirštines.
2. Nuimkite pjovimo disko apsaugą (2).
3. Nuimkite stalo įdėklą (5) atsukę 2 varžtus su įlei-
džiamąja galvute (25).
4. Prie varžto pridėkite vidinį šešiabriaunį raktą (i)
(HX 6), o raktu atviru galu (g) (SW 22) prie variklio
veleno prilaikykite.
5. Dėmesio! Varžtą sukite pjovimo disko sukimosi
kryptimi. Išimkite atsuktą varžtą.
LT | 105
