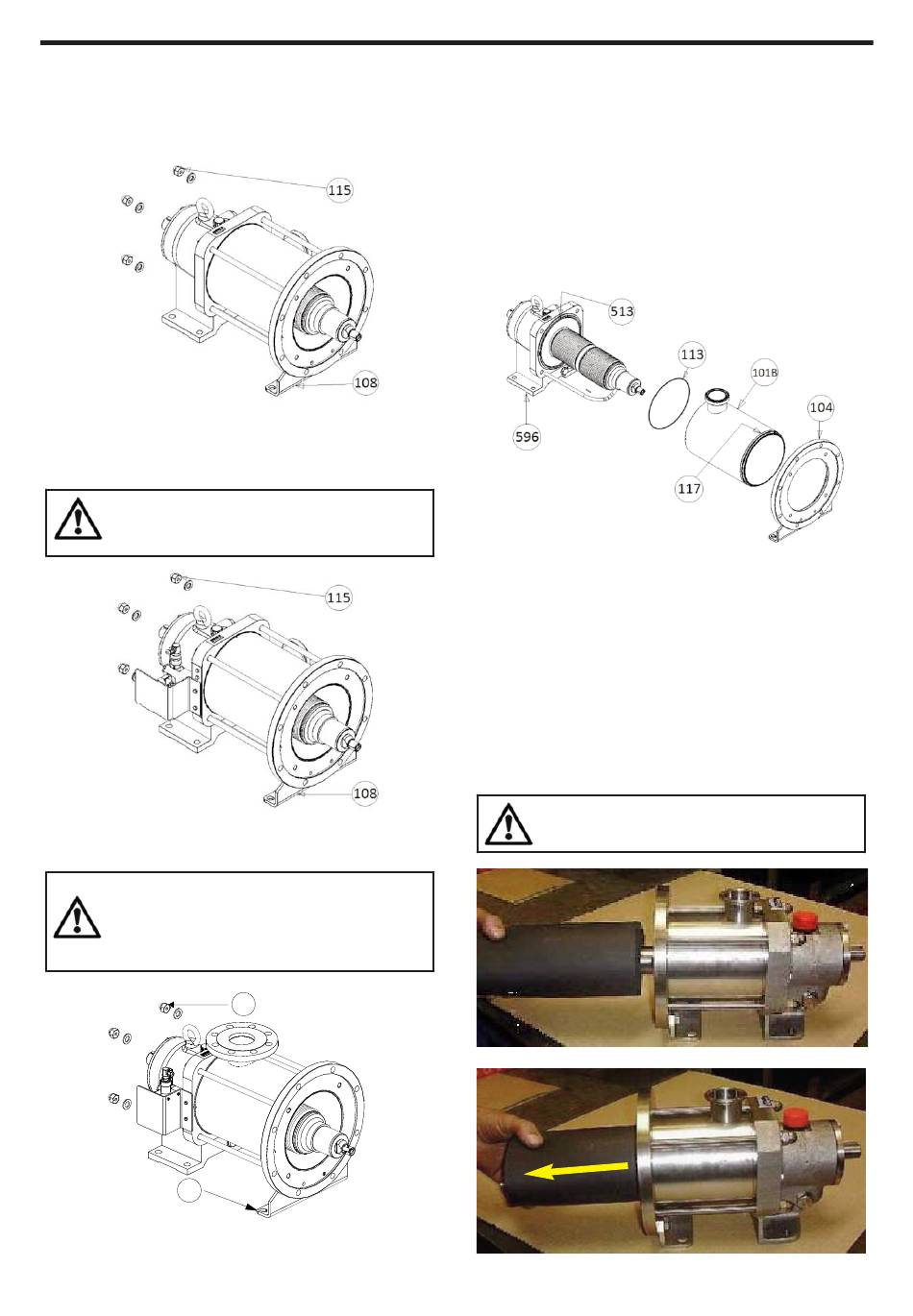

8. AUSTAUSCH DES ANTRIEBES (For tsetzung)
Version mit Heizmantel :
PUMPE OHNE FALTENBALG-ÜBERWACHUNG
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
DRUCKSCHALTER (Nicht-ATEX)
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
PUMPE MIT FALTENBALGÜBERWACHUNG MITTELS
ATEX-DRUCKSCHALTER
ACHTUNG, DRUCKSCHALTER UND VERSCHRAUBUN-
GEN NICHT BESCHÄDIGEN.
DRUCKSCHALTER NICHT ABSCHRAUBEN.
SCHLAUCH
ZWISCHEN
LAGERTRÄGER NICHT ABSCHRAUBEN.
SCHUTZPLATTE NICHT ABSCHRAUBEN.
1
0
8
NT 1004-D00 07 18 SLC24 i - SLC36 i - SLC45 i g
DRUCKSCHALTER
UND
1
1
5
• Mit
einem
Gummihammer
Gehäuseflansch 104 schlagen, um das Gehäuse mit
Eingangsanschluss 101B vom Antriebsblock 596 zu lösen
• Gehäuse mit Eingangsanschluß 101B abnehmen. Dabei
darauf achten, dass der Faltenbalg nicht beschädigt wird
• O-Ring 113 abziehen
• Faltenbalg überprüfen : Bei Anzeichen auf Stoßspuren,
Schrammen oder Verwindungen ist der Faltenbalg auszu-
wechseln.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur
Demontage. Dabei auf korrekten Sitz des O-Rings 113 und
der zwei Stifte 117 und 513 achten. Die 4 Hutmuttern M16
115 sind mit Schraubensicherung (Loctite
wertig) zu versehen und mit einem Drehmoment von 100
Nm wieder anzuziehen.
Ersatz-Antriebsblöcke werden mit einem Schaumstoffschutz
für den Faltenbalg geliefert. Wir empfehlen, diesen Schutz
bis zur Montage des Gehäuses nicht zu entfernen.
ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS
ABZIEHEN.
* Loctite
22/29
vorsichtig
.
®
243* oder gleich-
®
ist eine eingetragene Handelsmarke.
