DE

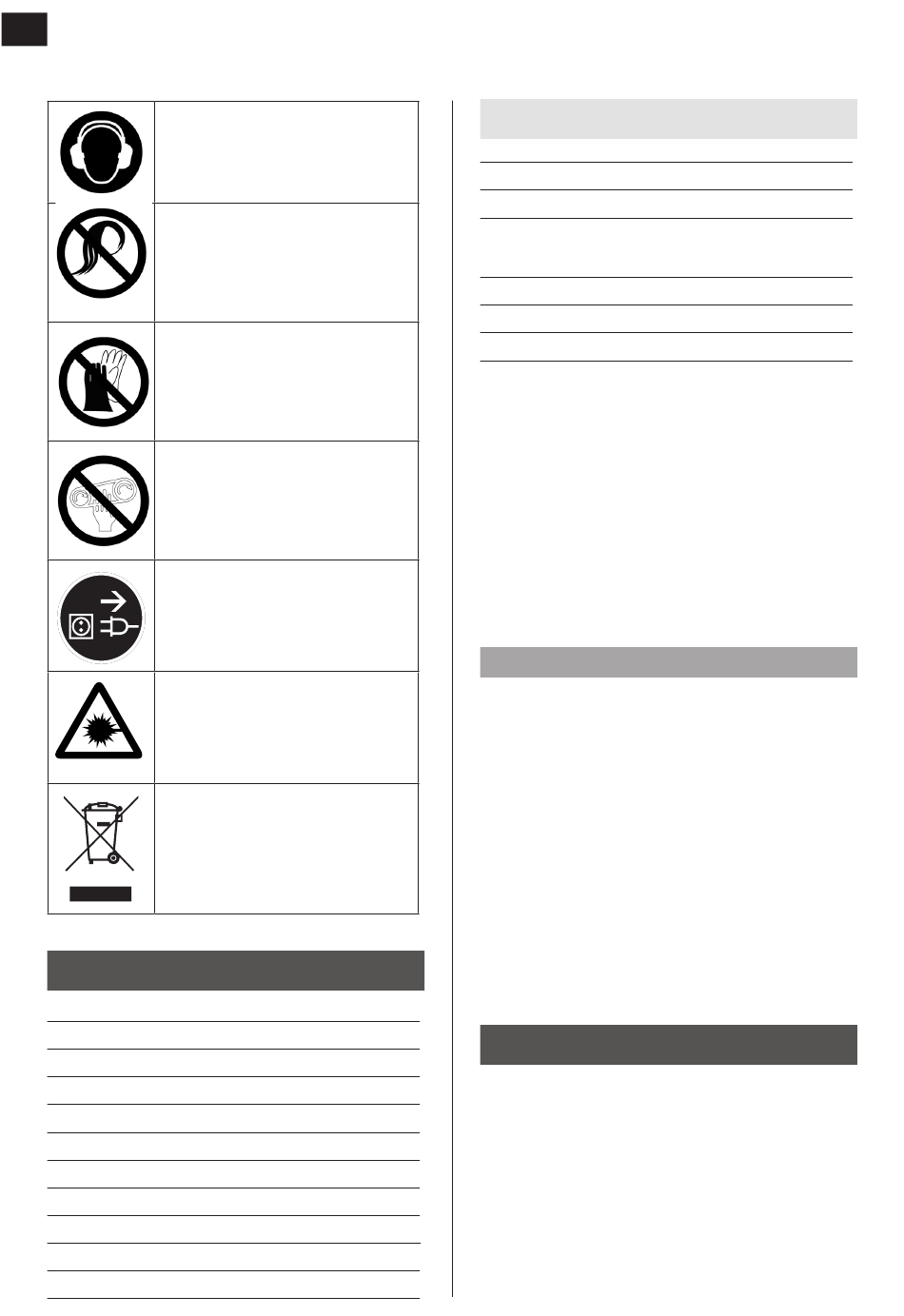

Gehörschutz verwenden.
Bei langen Haaren ein
Haarnetz tragen.
KEINE Handschuhe tragen.
Verletzungsgefahr – rotierende
Teile.
Die Netzspannungsversorgung
sofort trennen, wenn das
Kabel beschädigt oder
durchtrennt ist.
WARNUNG! Laser. Nicht in
den Laserstrahl blicken –
Gefahr eines dauerhaften
Sehschadens.
Muss als Elektronikabfall
entsorgt werden.
TECHNISCHE DATEN
Nennspannung
Motorleistung
Motordrehzahl
Inbetriebnahme
Spindeldrehzahl (5 Stufen)* 520 bis 2500/min
Schalldruckpegel, L p A
Schallleistungspegel, L w A
Spannfutterhalterung
Spannfutter, Wellendurchmesser 1,5 – 16,0 mm
Max. Bohrtiefe
Säulendurchmesser
68
230 V ~ 50 Hz
500 W
1490/min
S2 15 Min.
62 dB(A), K=3 dB
75 dB(A), K=3 dB
B16
50 mm
46 mm
Tisch
Maße
Schwenkwinkel
Drehwinkel
Max. Abstand zwischen:
Spannfutter und Tisch
Spannfutter und Bodenplatte
Maße (L x B x H)
Gewicht
* 520/950/1220/1650/2500/min
Immer einen Gehörschutz verwenden!
Die angegebenen Werte für Vibrationen
und Lärm wurden in normierten Versuchen
gemessen und können zum Vergleich
verschiedener Werkzeuge und zu einer
vorläufigen Einschätzung der Belastung
herangezogen werden. Die Messwerte wurden
gemäß EN ISO 3746, EN ISO 11202 ermittelt.
WARNUNG!
Die tatsächliche Vibrations- und
Lärmbelastung während der Verwendung
des Werkzeugs kann abhängig von seiner
Verwendung und vom bearbeiteten
Material vom angegebenen Gesamtwert
abweichen. Sicherheitsmaßnahmen zum
Schutz des Benutzers müssen daher auf einer
Einschätzung der Bedingungen während
der tatsächlichen Verwendung ergriffen
werden (dies beinhaltet u. a. den gesamten
Arbeitszyklus, d. h. neben der Einschaltzeit
auch Zeiten, in denen das Werkzeug
ausgeschaltet ist oder im Leerlauf läuft).
BESCHREIBUNG
1.
Tisch
2.
Schraubstock
3.
Spannfutterabdeckung
4.
Netzschalter
5.
Riemenabdeckung
6.
Ein-/Austaste für Laser
7.
Motor
162 x 158 mm
– 45° / 0° / 45°
360°
175 mm
260 mm
445 x 225 x 590 mm
15,5 kg
