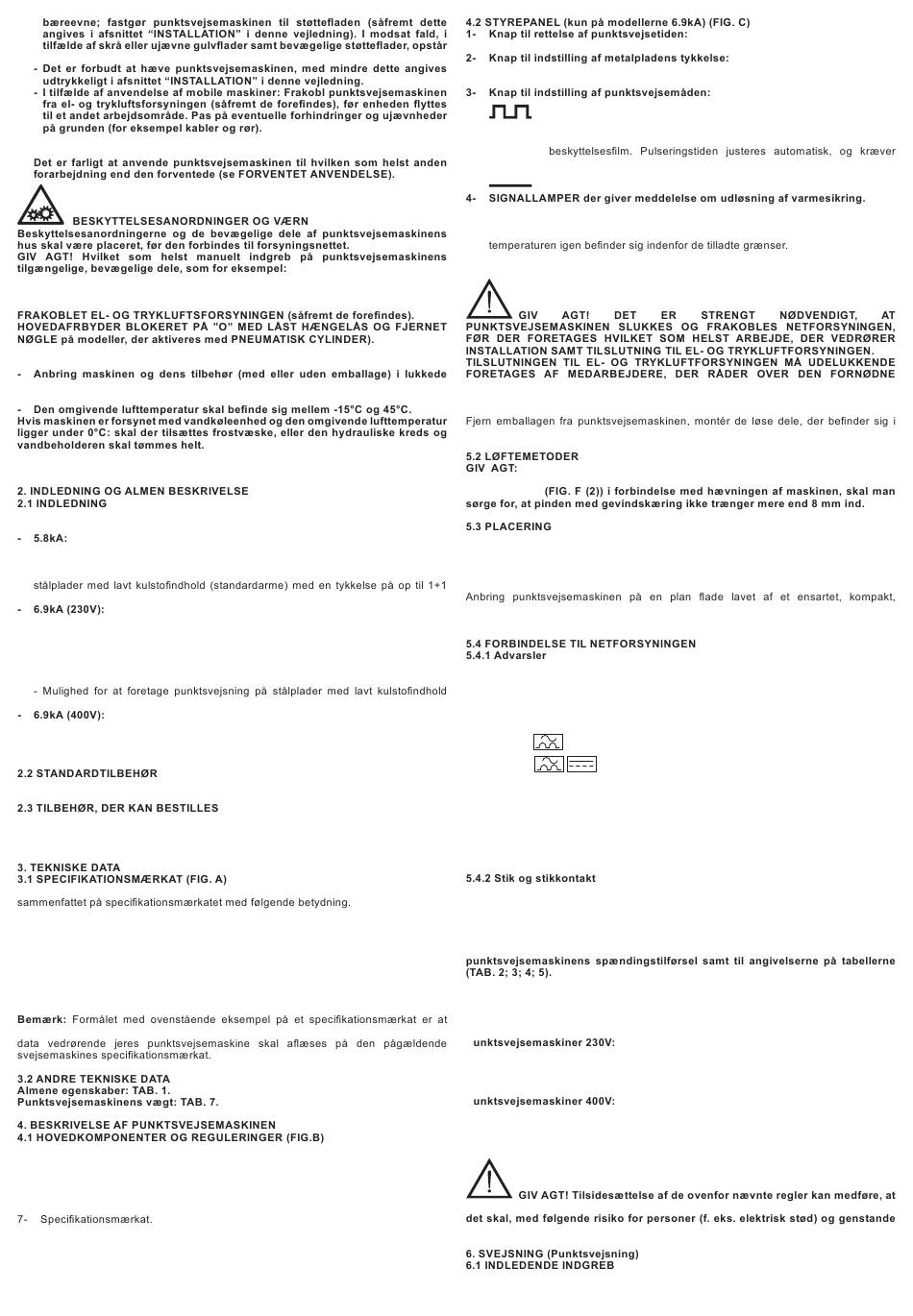

Uhensigtsmæssig Anvendelse - Telwin DIGITAL MODULAR 400 Bedienungsanleitung

der fare for væltning.
- UHENSIGTSMÆSSIG ANVENDELSE
- Udskiftning eller vedligeholdelse af elektroderne
- Regulering af armenes eller elektrodernes position
SKAL FORETAGES, MENS PUNKTSVEJSEMASKINEN ER SLUKKET OG
LAGRING
lokaler.
- Den relative luftfugtighed må ikke overstige 80%.
Træf altid egnede foranstaltninger for at beskytte maskinen mod fugt, snavs
og rust.
Bærbar punktsvejsemaskine til modstandssvejsning.
Serien består af 3 modeller:
Bærbar punktsvejsemaskine med elektronisk timer. Giver mulighed for nøjagtig
udførelse af punktsvejsning takket være den elektroniske styring af punktsvejsetiden
og reguleringen af elektrodernes kraft. Mulighed for at foretage punktsvejsning på
mm.
Bærbar punktsvejsemaskine med mikroprocessor digitalstyring.
Hovedegenskaberne, som kan styres fra styretavlen, er som følger:
- Indstiling af tykkelsen på den metalplade, punktsvejsningen skal foretages på.
- Rettelse af punktsvejsetiden.
- Mulighed for at tilkoble punktsvejsestrømmens puls.
- Regulering af punktsvejsekraften.
(standardarme) med en tykkelse på op til 2+2 mm.
Bærbar punktsvejsemaskine med mikroprocessor digitalstyring.
Samme egenskaber som modellen 6.9kA (230V), men den fungerer med en
netspænding på 400V(380V-415V).
Punktsvejsemaskinens basistilbehør omfatter arme på 120 mm og standardelektroder.
- Par arme og elektroder med forskellig længde og/eller form, også i sæt, der
omfaftter adskillige par.
- Vogn til arme: Til at støtte punktsvejsemaskinen og tilbehøret på.
De vigtigste data vedrørende punktsvejsemaskinens anvendelse og præstationer er
1- Netforsyningens faseantal og frekvens.
2- Netspænding.
3- Netforsyningens mærkeeffekt ved et intermittensforhold på 50%.
4- Netforsyning ved permanent tilførsel (100%).
5- Maksimalspænding til elektroderne uden belastning.
6- Maksimalstrøm med kortsluttede elektroder.
7- Elektrodenes maksimalkraft.
8- Sekundær strøm ved permanent tilførsel (100%).
forklare symbolernes og tallenes betydning, de nøjagtige værdier for de tekniske
1- Skrue til regulering af elektrodernes kraft.
2- Håndgreb, der skal placeret til højre/venstre.
3- Hul til montering af eventuel ringskrue.
4- Bevægelig svejsearm.
5- Fast svejsearm.
6- Forsyningsledning.
8- Mikrokontakt.
9- Regulering af punktsvejsetiden (kun på modellen 5.8kA (FIG. B1)); hvad angår
modellerne 6.9kA jævnfør 4.2 : STYREPANEL.
10- Punktsvejsestyrestang.
retter på punktsvejsetiden i forhold til fabriksindstillingen.
anvendes til at indstille tykkelsen på den metalplade, punktsvejsningen skal
foretages på.
: svejsestrømmen er pulserende.
Hvis man vælger denne indstilling forbedres punktsvejsekapaciteten
på metalplader med høj strækning eller metalplader med særlig
således ingen regulering.
: Almindelig punktsvejsning.
De to signallamper lyser skiftevis, mens de øvrige signallamper er slukkede,
hvilket gør brugeren opmærksom på, at punktsvejsemaskinen er blevet spærret
på grund af overophedning; genopretningen foretages automatisk, så snart
5. INSTALLATION
ERFARING OG FAGLIGE FORUDSÆTNINGER.
5.1 INDRETNING
emballagen.
Alle de punktsvejsemaskiner, der fremstilles i nærværende vejledning,
leveres uden løfteanordninger; hvis man ønsker at påsætte en ringskrue for at
anvende hullet
Vælg et tilstrækkeligt stort og fuldstændigt ryddet område til installationen, så der
sikres adgang til styretavlen og arbejdsstedet (elektroder) samt sikre arbejdsforhold.
Sørg for, at åbningerne til køleluftind- og udstrømning ikke er tildækket, og kontrollér
samtidig, at ledende støvarter, rustfremkaldende dampe, fugt og lignende ikke kan
opsuges.
bæredygtigt materiale (se "tekniske data") for at undgå fare for væltning eller farlige
forskydninger.
- Før der foretages hvilken som helst elektrisk forbindelse, skal man kontrollere,
om punktsvejsemaskinens mærkedata stemmer overens med netforsyningens
spænding og frekvens på installationsstedet.
- Punktsvejsemaskinen må udelukkende forbindes til et forsyningssystem med en
jordforbundet nulledning.
- For at sikre mod indirekte kontakt anvend differentialeafbrydere af typen:
- Type A ( ) til enfasede maskiner;
- Type B ( ) til trefasede maskiner;
- For at opfylde kravene i standard EN 61000-3-11 (Flicker) anbefales det at forbinde
punktsvejsemaskinen med netforsyningens tilslutningspunkter, hvor impedansen
er mindre end Zmax = 0.179 ohm.
- Punktsvejsemaskinen overholder ikke kravene i standarden IEC/EN 61000-3-12.
Hvis punktsvejsemaskinen forbindes til et offentligt forsyningsnet, påhviler det
installatøren eller brugeren at kontrollere, om den kan forbindes dertil (ret om
nødvendigt henvendelse til energiselskabet).
Forbind et standardstik (3P+T (F+J) : der anvendes kun 2 poler til INTERFASE-
forbindelse 400V; 2P+T (F+J): 230V ENFASET forbindelse med passende kapacitet
med forsyningskablet , og indret en netstikkontakt med sikringer eller automatisk
afbryder; jordklemmen skal forbindes med forsyningslinjens jordledning (den gul-
grønne).
Forbindelsesmåden og stikkets antal poler, skal passe til fordelingssystemet og
Stikkets kapacitet og sikringernes
udløsningsegenskaber er opført på tabellerne TAB. 1 og TAB. 7.
Hvis der installeres mere end én punktsvejsemaskine, skal strømforsyningen fordeles
cyklisk mellem de tre faser, således at der opnås en mere afbalanceret belastning,
f.eks.:
P
Punktsvejsemaskine 1: forsyning L1-N.
Punktsvejsemaskine 2: forsyning L2-N.
Punktsvejsemaskine 3: forsyning L3-N.
osv.
P
Punktsvejsemaskine 1: forsyning L1-L2.
Punktsvejsemaskine 2: forsyning L2-L3.
Punktsvejsemaskine 3: forsyning L3-L1.
osv.
det af producenten planlagte sikkerhedssystem (klasse 1) ikke fungerer, som
(f. eks. brand).
Før der foretages ethvert punktsvejsearbejde, skal man udføre en række eftersyn og
check, dog først efter at punktsvejsemaskinen er blevet frakoblet netforsyningen.
- 42 -
og den termiske sikkerhedsafbryders
