- Colocar o aparelho de soldar por pontos sobre uma superfície horizontal
processamento diferente daquele previsto (ver USO PREVISTO).
PROTEÇÕES E ANTEPARAS
DEVE SER EXECUTADA COM O APARELHO DE SOLDAR POR PONTOS
PNEUMÁTICA (se presente).
REMOVIDA nos modelos com acionamento por CILINDRO PNEUMÁTICO).
ARMAZENAMENTO
fechados.

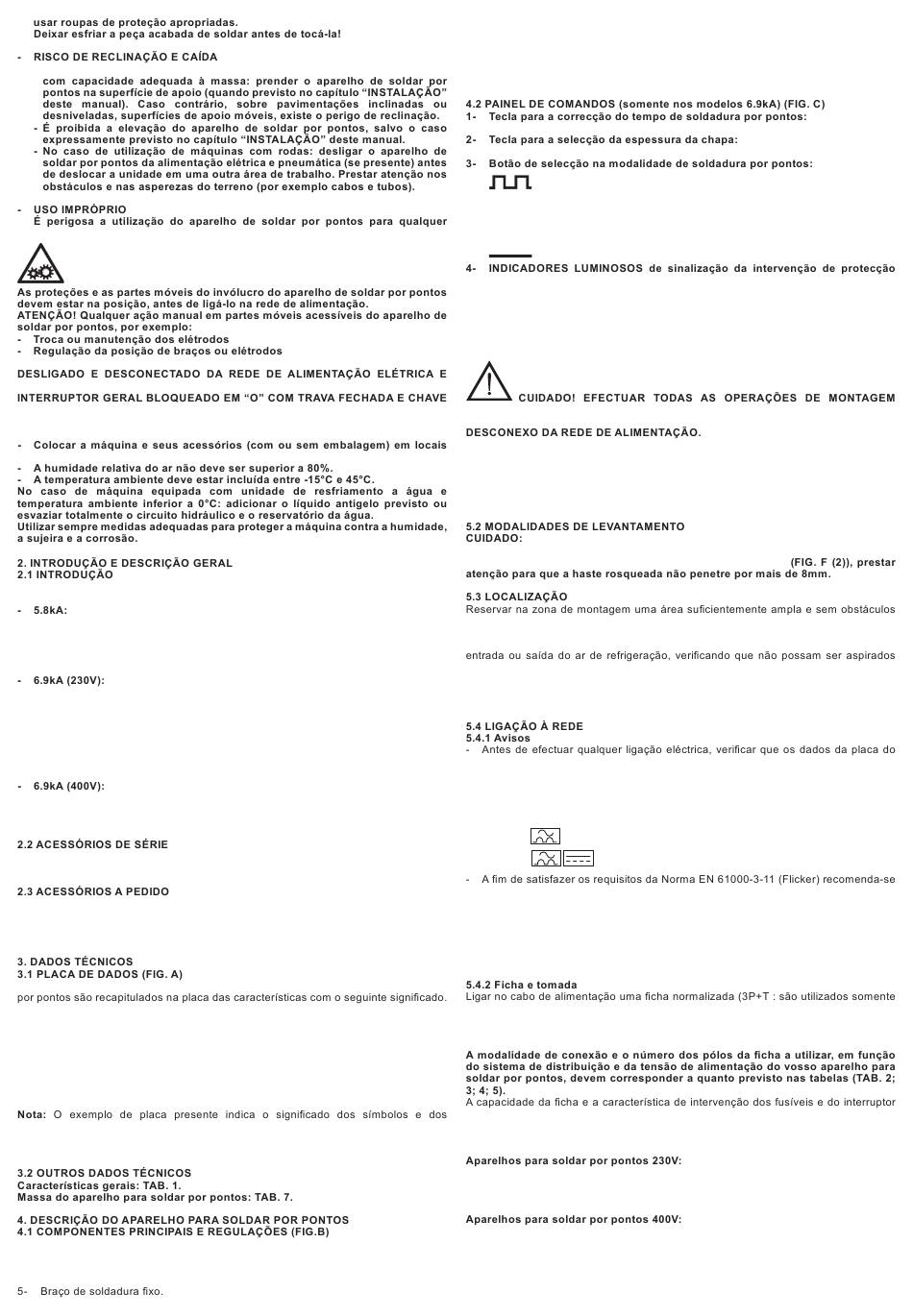

Aparelho para soldar por pontos portátil para soldadura de resistência.
A série é constituída de 3 modelos:
Aparelho para soldar por pontos portátil com temporizador electrónico. Permite
uma execução precisa dos pontos de soldadura graças ao controlo electrónico do
tempo de soldadura por pontos e à regulação da força dos eléctrodos. Capacidade
de soldadura por pontos sobre chapa de aço com baixa percentagem de carbono
(braços padrão) até à espessura 1+1 mm.
Aparelho para soldar por pontos portátil com controlo digital de microprocessador.
As características principais que podem ser reguladas pelo painel de controlo são:
- Selecção da espessura das chapas a soldar por pontos.
- Correcção do tempo de soldadura por pontos.
- Possibilidade de partida da pulsação da corrente de soldadura por pontos.
- Regulação da força de soldadura por pontos.
- Capacidade de soldadura por pontos sobre chapa de aço com baixa percentagem
de carbono (braços padrão) até à espessura 2+2 mm.
Aparelho para soldar por pontos portátil com controlo digital de microprocessador.
Mesmas características do modelo 6.9kA (230V), mas que funciona com tensão de
alimentação de 400V(380V-415V).
Os acessórios de base do aparelho para soldar por pontos incluem braços de 120
mm e eléctrodos padrão.
- Duplas de braços e eléctrodos com comprimento e/ou forma diferente, também
junto com mais duplas.
- Carrinho para braços: permite o apoio do aparelho para soldar por pontos e dos
acessórios.
Os principais dados relativos à utilização e às performances do aparelho para soldar
1- Número das fases e frequência da linha de alimentação.
2- Tensão de alimentação.
3- Potência nominal de rede com relação de intermitência do 50%.
4- Potência de rede em regime permanente (100%).
5- Tensão máxima a vácuo aos eléctrodos.
6- Corrente máxima com eléctrodos em curto-circuito.
7- Força máxima que pode ser exercida pelos eléctrodos.
8- Corrente no secundário em regime permanente (100%).
algarismos; os valores correctos dos dados técnicos do aparelho para soldar por
pontos que vocês possuem devem ser detectados directamente na própria placa do
aparelho para soldar por pontos.
1- Parafuso de regulação da força dos eléctrodos.
2- Empunhadura que pode ser posicionada à direita/à esquerda.
3- Furo para a montagem do eventual olhal.
4- Braço de soldadura móvel.
6- Cabo de alimentação.
7- Placa das características.
8- Microswitch.
9- Regulação do tempo de soldadura por pontos (somente no modelo 5.8kA (FIG.
B1)) ; para os modelos 6.9kA ver 4.2 : PAINEL DE COMANDOS.
10- Alavanca de soldadura por pontos.
- regula o tempo de soldadura por pontos respeito à condição default de fábrica.
- selecciona a espessura da chapa que quiserem soldar por pontos.
: a corrente de soldadura é pulsante.
Efectuando esta selecção melhora-se a capacidade de soldadura por
pontos sobre chapas com alto limite de resistência ou sobre chapas
com especiais películas de protecção. O período de pulsação é
automático, não necessita de regulação.
: soldadura por pontos normal.
térmica.
Os dois indicadores luminosos lampejam alternadamente, os indicadores
luminosos restantes são desligados, assinalando o bloqueio do aparelho para
soldar por pontos por sobretemperatura; a restauração é automática quando a
temperatura entrar dentro dos limites previstos.
5. MONTAGEM
E CONEXÕES ELÉCTRICAS E PNEUMÁTICAS QUANDO O APARELHO
PARA SOLDAR POR PONTOS ESTIVER RIGOROSAMENTE DESLIGADO E
AS CONEXÕES ELÉCTRICAS E PNEUMÁTICAS DEVEM SER EFECTUADAS
EXCLUSIVAMENTE POR PESSOAL TREINADO OU QUALIFICADO.
5.1 APRONTAMENTO
Desembalar o aparelho para soldar por pontos, efectuar a montagem das partes
separadas contidas na embalagem.
Todos os aparelhos para soldar por pontos descritos neste manual são
desprovidos de dispositivos de levantamento ; no caso quiserem aplicar um olhal para
suspender o aparelho para soldar por pontos utilizando o furo
adequada para garantir a acessibilidade ao painel de comandos e à área de trabalho
(eléctrodos) com absoluta segurança.
Assegurar-se que não hajam obstáculos em correspondência das aberturas de
pós condutivos, vapores corrosivos, humidade etc.
Posicionar o aparelho de soldar por pontos sobre uma superfície plana de material
homogéneo e compacto apropriada para suportar o seu peso (ver "dados técnicos"),
para evitar o perigo de reclinação ou deslocamentos perigosos.
aparelho de soldar por ponto correspondam à tensão e à frequência de rede
disponíveis no lugar da instalação.
- O aparelho de soldar por ponto deve ser ligado exclusivamente a um sistema de
alimentação com condutor de neutro ligado a terra.
- Para garantir a protecção contra o contacto indirecto usar interruptores diferenciais
do tipo:
- Tipo A ( ) para máquinas monofásicas;
- Tipo B ( ) para máquinas trifásicas.
a ligação do aparelho de soldar por pontos de interligação da rede de alimentação
que apresentam uma impedância menor de Zmax = 0.179 ohm.
- O aparelho de soldar por pontos não contém os requisitos da norma IEC/EN
61000-3-12.
Se o mesmo for ligado a uma rede de alimentação pública, o instalador ou o
utilizador são responsáveis para controlar que o aparelho de soldar por pontos
possa ser conectado (se necessário, consultar o gestor da rede de distribuição).
2 polos para a ligação 400V INTERFÁSICO; 2P+T: ligação 230V MONOFÁSICA) com
capacidade adequada e predispor uma tomada de rede protegida por fusíveis ou
por interruptor automático magneto-térmico; o terminal de terra apropriado deve ser
ligado ao condutor de terra (amarelo-verde) da linha de alimentação.
magnetotérmico são indicadas nas tabelas TAB. 1 e TAB. 7.
No caso forem montados mais aparelhos para soldar por pontos, distribuir a
alimentação ciclicamente entre as três fases de maneira a realizar uma carga
mais equilibrada; por exemplo:
Aparelho para soldar por pontos 1 : alimentação L1-N.
Aparelho para soldar por pontos 2 : alimentação L2-N.
Aparelho para soldar por pontos 3 : alimentação L3-N.
etc.
Aparelho para soldar por pontos 1 : alimentação L1-L2.
Aparelho para soldar por pontos 2 : alimentação L2-L3.
Aparelho para soldar por pontos 3 : alimentação L3-L1.
etc.
