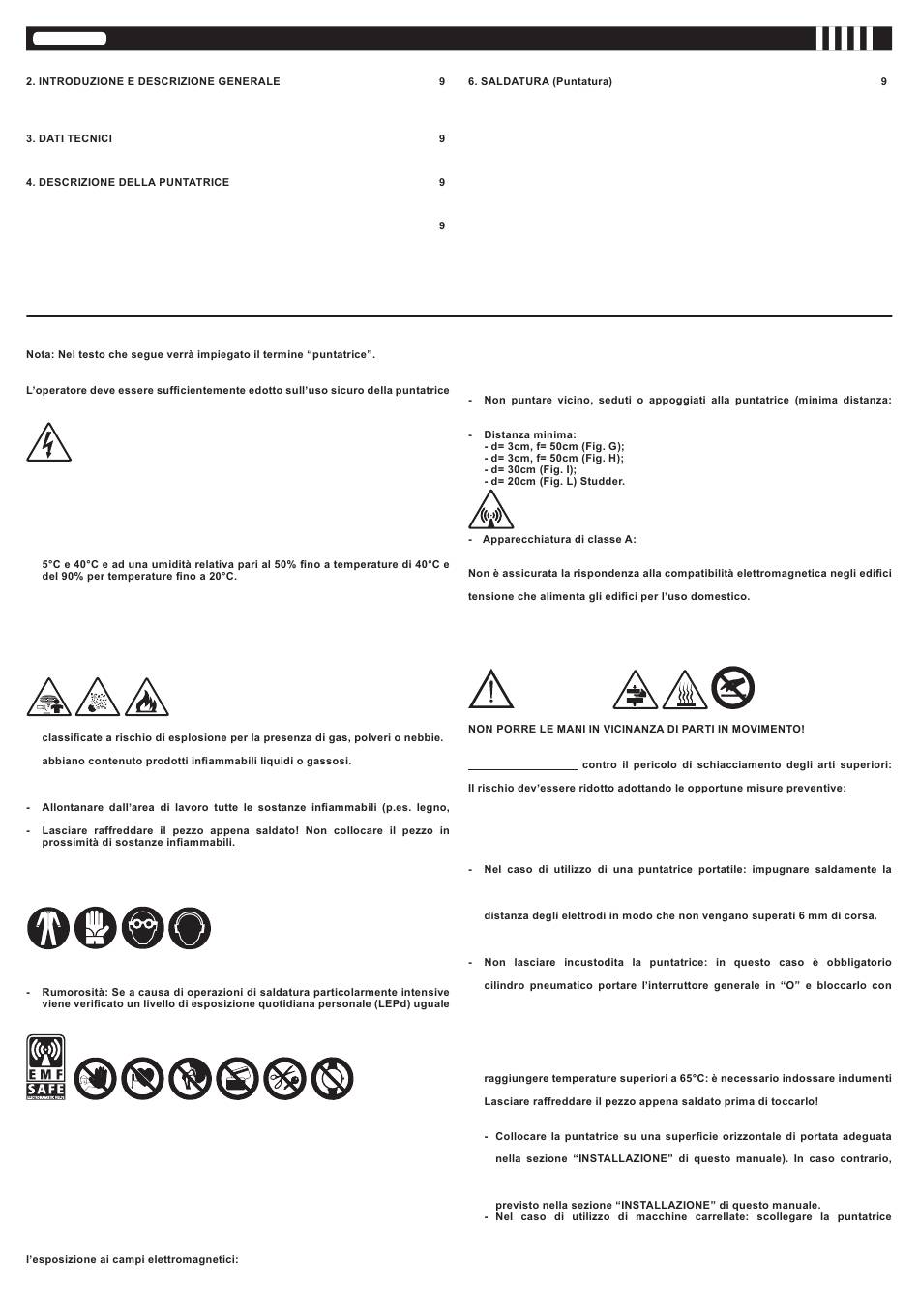

ITALIANO
1. SICUREZZA GENERALE PER LA SALDATURA A RESISTENZA ......................8
2.1 PRINCIPALI CARATTERISTICHE ...................................................................9
2.2 ACCESSORI DI SERIE ...................................................................................9
2.3 ACCESSORI SU RICHIESTA ..........................................................................9
........................................................................................................
3.1 TARGA DATI (FIG. A) .......................................................................................9
3.2 ALTRI DATI TECNICI .......................................................................................9
4.1 COMPONENTI PRINCIPALI E REGOLAZIONI (FIG.B) ..................................9
4.2 PANNELLO COMANDI (solo nei modelli 6.9kA) (FIG. C) ................................9
5. INSTALLAZIONE ...................................................................................................
5.1 ALLESTIMENTO ..............................................................................................9
5.2 MODALITA' DI SOLLEVAMENTO ....................................................................9
5.3 UBICAZIONE ...................................................................................................9
5.4 COLLEGAMENTO ALLA RETE........................................................................9
5.4.1 Avvertenze ...............................................................................................9
APPARECCHIATURE PER SALDATURA A RESISTENZA PER USO INDUSTRIALE
E PROFESSIONALE.
1. SICUREZZA GENERALE PER LA SALDATURA A RESISTENZA
ed informato sui rischi connessi ai procedimenti per saldatura a resistenza, alle
relative misure di protezione ed alle procedure di emergenza.
- Eseguire l'installazione elettrica secondo le previste norme e leggi
antinfortunistiche.
- La puntatrice deve essere collegata esclusivamente ad un sistema di
alimentazione con conduttore di neutro collegato a terra.
- Assicurarsi che la presa di alimentazione sia correttamente collegata alla
terra di protezione.
- Non utilizzare cavi con isolamento deteriorato o con connessioni allentate.
- Utilizzare la puntatrice ad una temperatura ambiente dell'aria compresa tra
- Non utilizzare la puntatrice in ambienti umidi o bagnati o sotto la pioggia.
- La connessione dei cavi di saldatura e qualunque intervento di manutenzione
ordinaria sui bracci e/o elettrodi devono essere eseguiti a puntatrice spenta e
scollegata dalla rete di alimentazione elettrica e pneumatica (se presente).
La stessa procedura dev'essere rispettata per l'allacciamento alla rete idrica
o ad una unità di raffreddamento a circuito chiuso (puntatrici raffreddate
ad acqua) ed in ogni caso di interventi di riparazione (manutenzione
straordinaria).
- E' fatto divieto di utilizzo dell'apparecchiatura in ambienti con zone
- Non saldare su contenitori, recipienti o tubazioni che contengano o che
- Evitare di operare su materiali puliti con solventi clorurati o nelle vicinanze di
dette sostanze.
- Non saldare su recipienti in pressione.
carta, stracci, etc.).
- Assicurarsi un ricambio d'aria adeguato o di mezzi atti ad asportare i fumi
di saldatura nelle vicinanze degli elettrodi; è necessario un approccio
sistematico per la valutazione dei limiti all'esposizione dei fumi di saldatura in
funzione della loro composizione, concentrazione e durata dell'esposizione
stessa.
- Proteggere sempre gli occhi con gli appositi occhiali di protezione.
- Indossare guanti e indumenti di protezione adatti alle lavorazioni con
saldatura a resistenza.
o maggiore a 85db(A), è obbligatorio l'uso di adeguati mezzi di protezione
individuale.
- Il passaggio della corrente di puntatura provoca l'insorgere di campi
elettromagnetici (EMF) localizzati nei dintorni del circuito di puntatura.
I campi elettromagnetici possono interferire con alcune apparecchiature
mediche (es. Pace-maker, respiratori, protesi metalliche etc.).
Devono essere prese adeguate misure protettive nei confronti dei portatori di
queste apparecchiature. Ad esempio proibire l'accesso all'area di utilizzo della
puntatrice.
Questa puntatrice soddisfa gli standard tecnici di prodotto per l'uso esclusivo
in ambiente industriale a scopo professionale. Non è assicurata la rispondenza
ai limiti di base relativi all'esposizione umana ai campi elettromagnetici in
ambiente domestico.
L'operatore deve utilizzare le seguenti procedure in modo da ridurre
- Fissare insieme il più vicino possibile i due cavi di puntatura (se presenti).
- Mantenere la testa ed il tronco del corpo il più distante possibile dal circuito
..................................................
.................................................................
INDICE
pag.
5.4.2 Spina e presa ..........................................................................................9
6.1 OPERAZIONI PRELIMINARI ...........................................................................9
6.2 REGOLAZIONE DEI PARAMETRI .................................................................10
6.2.1 Modelli 6.9kA .........................................................................................10
6.2.2 Modello 5.8kA ........................................................................................10
6.3 PROCEDIMENTO ..........................................................................................10
7. MANUTENZIONE .................................................................................................10
7.1 MANUTENZIONE ORDINARIA ......................................................................10
7.2 MANUTENZIONE STRAORDINARIA ............................................................10
7.3 RICERCA GUASTI .........................................................................................10
di puntatura.
- Non avvolgere mai i cavi di puntatura (se presenti) attorno al corpo.
- Non puntare con il corpo in mezzo al circuito di puntatura. Tenere entrambi i
cavi dalla stessa parte del corpo.
- Collegare il cavo di ritorno della corrente di puntatura (se presente) al pezzo
da puntare il più vicino possibile al giunto in esecuzione.
50cm).
- Non lasciare oggetti ferromagnetici in prossimità del circuito di puntatura.
Questa puntatrice soddisfa i requisiti dello standard tecnico di prodotto per
l'uso esclusivo in ambiente industriale e a scopo professionale.
domestici e in quelli direttamente collegati a una rete di alimentazione a bassa
USO PREVISTO
L'impianto deve essere utilizzato per la puntatura di una o più lamiere in acciaio
a basso contenuto di carbonio, di forma e dimensioni variabili a seconda della
lavorazione da eseguire.
RISCHI RESIDUI
RISCHIO DI SCHIACCIAMENTO DEGLI ARTI SUPERIORI
La modalità di funzionamento della puntatrice e la variabilità di forma e
dimensioni del pezzo in lavorazione impediscono la realizzazione di una
protezione integrata
dita, mano, avambraccio.
- L'operatore dev'essere esperto o istruito sul procedimento di saldatura a
resistenza con questa tipologia di apparecchiature.
- Dev'essere eseguita una valutazione del rischio per ogni tipologia di lavoro
da eseguire; è necessario predisporre attrezzature e mascheraggi atti a
sostenere e guidare il pezzo in lavorazione in modo da allontanare le mani
dalla zona pericolosa corrispondente agli elettrodi
pinza con tutte e due le mani poste sugli appositi manici; mantenere sempre
le mani lontane dagli elettrodi.
- In tutti i casi ove la conformazione del pezzo lo renda possibile regolare la
- Impedire che più persone lavorino contemporaneamente con la stessa
puntatrice.
- La zona di lavoro dev'essere interdetta alle persone estranee.
scollegarla dalla rete di alimentazione; nelle puntatrici ad azionamento con
il lucchetto in dotazione, la chiave dev'essere estratta e conservata dal
responsabile.
- Utilizzare esclusivamente gli elettrodi previsti per la macchina (vedi lista
ricambi) senza alterare la forma degli stessi.
- RISCHIO DI USTIONI
Alcune parti della puntatrice (elettrodi - bracci e aree adiacenti) possono
protettivi adeguati.
- RISCHIO DI RIBALTAMENTO E CADUTA
alla massa; vincolare al piano di appoggio la puntatrice (quando previsto
pavimentazioni inclinate o sconnesse, piani d'appoggio mobili, esiste il
pericolo di ribaltamento.
- E' vietato il sollevamento della puntatrice, salvo il caso espressamente
dall'alimentazione elettrica e pneumatica (se presente) prima di spostare
l'unità in un'altra zona di lavoro. Fare attenzione agli ostacoli e alle asperità
del terreno (per esempio cavi e tubi).
- 8 -
....................................................................................
