FRANÇAIS
1. SÉCURITÉ GÉNÉRALE POUR LE SOUDAGE PAR POINTS ...........................11
2.1 INTRODUCTION ............................................................................................12
2.2 ACCESSOIRES DE SÉRIE ...........................................................................12
2.3 ACCESSOIRES SUR DEMANDE .................................................................12
3.1 PLAQUETTE INFORMATIONS (FIG. A) ........................................................12
3.2 AUTRES INFORMATIONS TECHNIQUES ....................................................12
4.1 COMPOSANTS PRINCIPAUX ET RÉGLAGES (FIG.B) ...............................12
4.2 PANNEAU DES COMMANDES (modèles 6.9kA uniquement) (FIG. C) ........12
5. INSTALLATION ....................................................................................................
5.1 MISE EN PLACE ............................................................................................12
5.2 MODE DE SOULÈVEMENT...........................................................................12
5.3 EMPLACEMENT ............................................................................................12
5.4 BRANCHEMENT AU RÉSEAU ......................................................................12
5.4.1 Avertissements ......................................................................................12
5.4.2 Fiche et prise .........................................................................................12
PROFESSIONNEL.
points ».

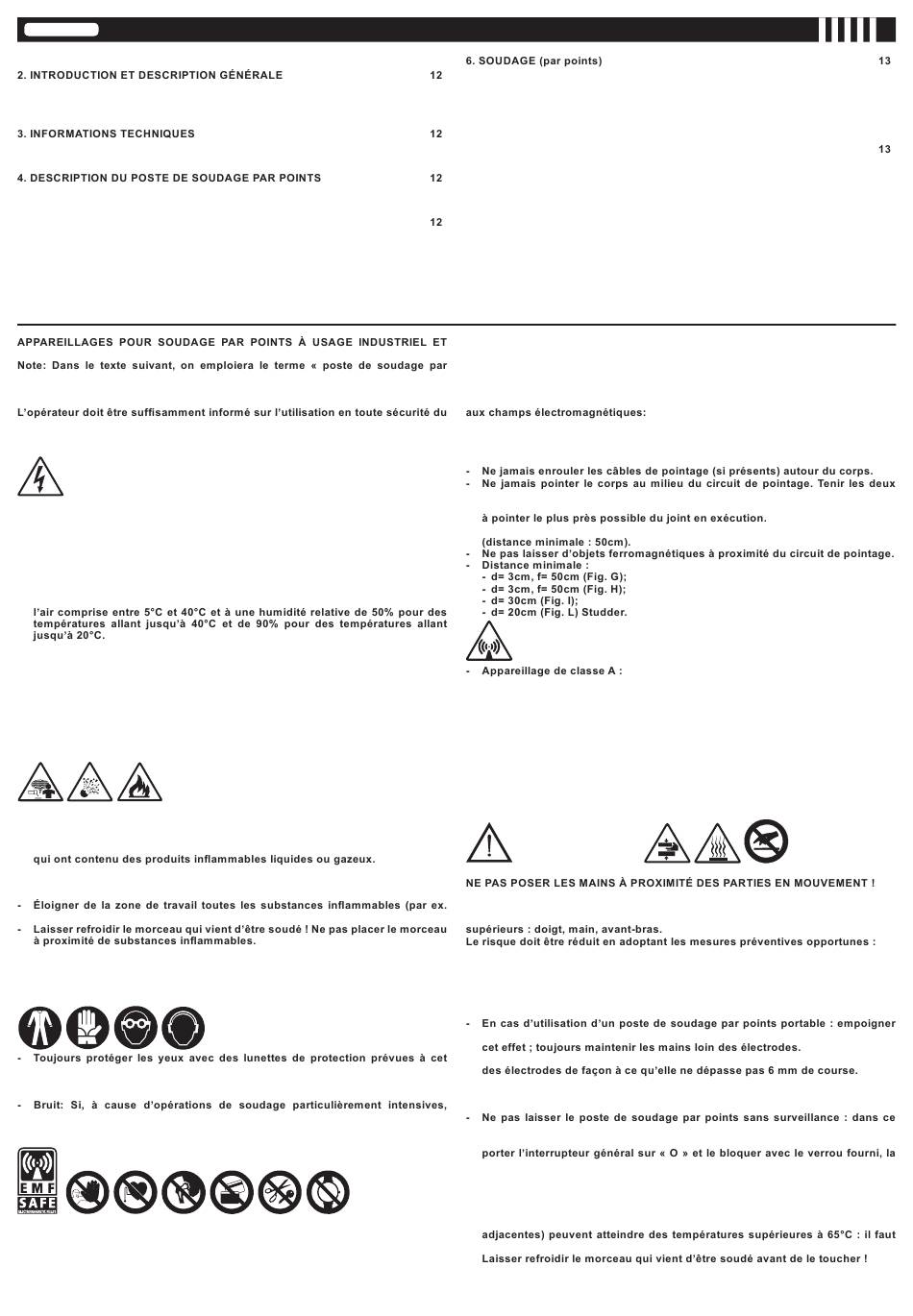

1. SÉCURITÉ GÉNÉRALE POUR LE SOUDAGE PAR POINTS
poste de soudage par points et sur les risques liés aux procédés du soudage
par points, aux mesures de protection correspondantes et aux procédures
d'urgence.
- Exécuter l'installation électrique selon les normes prévues et d'après les lois
contre les accidents.
- Le poste de soudage par points doit être branché exclusivement à un
système d'alimentation avec conducteur de neutre branché à la terre.
- S'assurer que la prise d'alimentation est correctement branchée à la terre
comme protection.
- Ne pas utiliser de câbles ayant une isolation détériorée ou des connexions
desserrées.
- Utiliser le poste de soudage par points à une température ambiante de
- Ne pas utiliser le poste de soudage par points en milieux humides ou
mouillés ou sous la pluie.
- La connexion des câbles de soudage et toute autre intervention d'entretien
ordinaire sur les bras et/ou électrodes doivent être exécutées quand le poste
de soudage par points est éteint et débranché du réseau d'alimentation
électrique et pneumatique (si présent).
Il faut respecter la même procédure pour le branchement au réseau hydrique
ou à une unité de refroidissement à circuit fermé (postes de soudage par
points avec refroidissement à eau) et dans tous les cas d'interventions de
réparation (entretien extraordinaire).
- Il est interdit d'utiliser l'appareillage dans des milieux comportant des zones
classées à risque d'explosion à cause de la présence de gaz, de poussières
ou de buées.
- Ne pas souder sur des conteneurs, récipients ou tuyaux qui contiennent ou
- Éviter d'opérer sur des matériaux propres avec des solvants chlorurés ou
dans les alentours de ces substances.
- Ne pas souder sur des récipients sous pression.
bois, papier, chiffons, etc.).
- S'assurer un recyclage de l'air adéquat ou des moyens adaptés pour enlever
les fumées de soudage aux alentours des électrodes ; il faut une approche
systématique pour évaluer les limites à l'exposition des fumées de soudage
en fonction de leur composition, de leur concentration et de la durée de cette
même exposition.
effet.
- Porter des gants et des vêtements de protection adaptés aux usinages avec
soudage par points.
on constate un niveau d'exposition quotidienne personnelle (LEP,d) égale
ou supérieure à 85db(A), l'utilisation de moyens de protection individuelle
adaptés est obligatoire.
- Le passage du courant de pointage provoque l'apparition de champs
électromagnétiques (EMF) localisés dans les alentours du circuit de pointage.
Les champs électromagnétiques peuvent interférer avec certains appareillages
médicaux (ex. Pacemakers, respirateurs, prothèses métalliques etc.).
Il faut prendre les mesures de protection adaptées à l'égard des personnes
portant ces appareillages. Interdire par exemple l'accès à l'aire d'utilisation du
poste de soudage par points.
..............................................
.........................................................................
..................................
SOMMAIRE
pag.
6.1 OPÉRATIONS PRÉALABLES ........................................................................13
6.2 RÉGLAGE DES PARAMÈTRES ....................................................................13
6.2.1 Modèles 6.9kA : .....................................................................................13
6.2.2. Modèle 5.8kA :......................................................................................13
6.3 PROCÉDÉ ......................................................................................................13
7. ENTRETIEN .........................................................................................................
7.1 ENTRETIEN ORDINAIRE ..............................................................................13
7.2 ENTRETIEN EXTRAORDINAIRE ..................................................................13
7.3 RECHERCHE DES AVARIES ........................................................................13
Ce poste de soudage par points répond aux standards techniques de produit
pour l'utilisation exclusive en milieu industriel à but professionnelle. La
conformité aux limites de base concernant l'exposition humaine aux champs
électromagnétiques en milieu domestique n'est pas assurée.
L'opérateur doit utiliser les procédures suivantes de façon à réduire l'exposition
- Fixer ensemble, le plus près possible, les deux câbles de pointage (si
présents).
- Maintenir la tête et le tronc du corps le plus loin possible du circuit de
pointage.
câbles du même côté du corps.
- Brancher le câble de retour du courant de pointage (si présent) au morceau
- Ne pas pointer près, assis ou appuyé au poste de soudage par points
Ce poste de soudage par points répond aux qualités essentielles requises par
le standard technique de produit pour l'utilisation exclusive en milieu industriel
et à but professionnelle.
La conformité à la compatibilité électromagnétique dans les bâtiments
domestiques et dans ceux qui sont directement branchés à un réseau
d'alimentation à basse tension alimentant les bâtiments pour l'usage
domestique n'est pas assurée.
UTILISATION PRÉVUE
L'installation doit être utilisée pour le pointage d'une ou de plusieurs tôles en
acier à faible contenu de carbone, de forme et de dimensions variant selon
l'usinage à exécuter.
RISQUES RÉSIDUELS
RISQUE D'ÉCRASEMENT DES MEMBRES SUPÉRIEURS
La modalité de fonctionnement du poste de soudage par points et la variabilité
de forme et de dimensions du morceau en usinage empêchent la réalisation
d'une protection intégrée contre le danger d'écrasement des membres
- L'opérateur doit être expert ou instruit sur le procédé de soudage par points
avec cette typologie d'appareillages.
- Il faut exécuter une évaluation du risque pour chaque typologie de travail
à exécuter ; il faut prédisposer des équipements et des caches pouvant
soutenir et guider le morceau en usinage de façon à éloigner les mains de la
zone dangereuse correspondant aux électrodes.
solidement la pince avec les deux mains placées sur les poignées prévues à
- Dans tous les cas où la conformation du morceau le permet, régler la distance
- Empêcher que plusieurs personnes ne travaillent en même temps avec le
même poste de soudage par points.
- La zone de travail doit être interdite aux personnes étrangères aux opérations.
cas, il est obligatoire de le débrancher du réseau d'alimentation ; dans les
postes de soudage par points à actionnement avec cylindre pneumatique,
clé doit être extraite et conservée par le responsable.
- Utiliser exclusivement les électrodes prévues pour la machine (voir liste des
pièces détachées) sans altérer la forme de celles-ci.
- RISQUE DE BRÛLURES
Certaines parties du poste de soudage par points (électrodes - bras et zones
donc porter des vêtements de protection adéquats.
- RISQUE DE RENVERSEMENT ET DE CHUTE
- Placer le poste de soudage par points sur une surface horizontale ayant
- 11 -
......................................................................................
